TPSM265R1 是一款緊湊、易于使用的模塊，可在高達 65 V 的寬輸入電壓范圍內工作。該模塊完全集成了控制器、MOSFET 和輸出電感器。該模塊旨在快速輕松地在較小的 PCB 尺寸中實現電源設計。有兩個固定輸出電壓選項，3.3 V 和 5 V，以及一個可在 1.223 V 至 15 V 范圍內調節的可調輸出電壓選項。每個選件的額定負載電流為 100 mA。TPSM265R1 在脈沖頻率調制 （PFM） 模式下運行，可在輕負載下提供最佳效率。該控制方案不需要環路補償，可提供出色的線路和負載瞬態。
*附件：tpsm265r1.pdf

雖然 TPSM265R1 專為小尺寸和簡單性而設計，但它提供了許多功能。精密使能、可調 UVLO 和遲滯允許特定的上電和關斷要求?？蛇x/可調的啟動時序選項包括最小延遲（無軟啟動）、內部固定 （900 μs） 和通過外部電容器進行外部編程的軟啟動。漏極開路 PGOOD 指示器可用于排序和輸出電壓監控。非常小的 2.8 mm × 3.7 mm × 1.9 mm 封裝非常適合空間受限的應用。

特性

• 3 V 至 65 V 的寬輸入電壓范圍
• 輸出電壓選項：
  • 可調 1.223 V 至 15 V
  • 固定 3.3 V 或 5 V
• 100mA 輸出電流
• 10.5μA 靜態電流
• ±1% 內部電壓基準
• PFM作模式
• -40°C 至 125°C 環境溫度范圍
• 有源轉換速率控制，實現低 EMI
• 符合 CISPR11 （EN55011） EMI 標準
• 單調啟動至預偏置輸出
• 電源正常標志
• 具有遲滯的精密使能和輸入 UVLO
• 帶滯后的熱關斷保護
• 2.8mm x 3.7mm x 1.9mm 封裝

參數

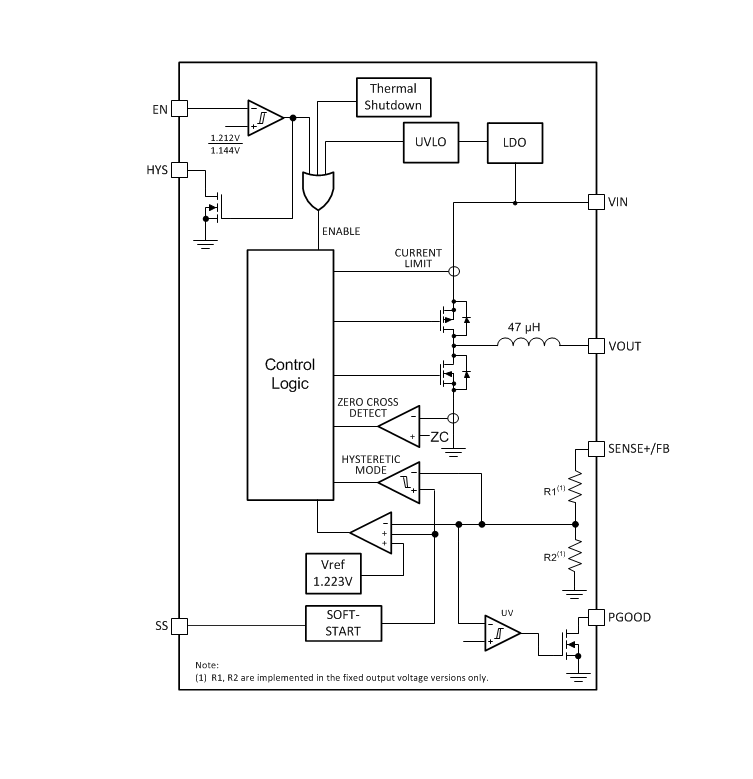

方框圖

1. 產品概述

• ?類型?：65-V輸入，100-mA功率模塊
• ?封裝?：2.8-mm x 3.7-mm x 1.9-mm uSiP封裝
• ?主要特點?：超寬輸入電壓范圍（3 V至65 V）、低靜態電流（10.5 μA）、高精度內部電壓參考（±1%）、PFM工作模式、超低EMI、熱關斷保護

2. 主要特性

• ?輸出電壓選項?：可調（1.223 V至15 V）或固定（3.3 V、5 V）
• ?輸出電流?：100 mA
• ?工作溫度范圍?：-40°C至125°C
• ?低EMI?：符合CISPR11 (EN55011)標準
• ?啟動特性?：單調啟動至預偏置輸出、可編程軟啟動
• ?保護功能?：過流保護、熱關斷保護、輸入欠壓鎖定（UVLO）

3. 電氣特性

• ?輸入電壓范圍?：3 V至65 V
• ?靜態電流?：10.5 μA（典型值）
• ?效率?：高效PFM模式，輕載時效率優異
• ?軟啟動時間?：內部固定900 μs，或外部可編程
• ?熱關斷閾值?：約170°C（典型值）

4. 功能描述

• ?PFM工作模式?：提供最優輕載效率
• ?可調輸出電壓?：通過外部電阻分壓器設置
• ?固定輸出電壓選項?：3.3 V和5 V版本內置反饋電阻
• ?精度使能?：支持可編程UVLO和遲滯
• ?電源良好（PGOOD）標志?：用于輸出電壓監測和故障報告

5. 應用信息

• ?典型應用?：現場發射器和過程傳感器、位置和接近傳感器、PLC、DCS和PAC、伺服驅動器電源模塊、負輸出應用
• ?設計工具?：可使用WEBENCH? Power Designer進行定制設計

6. 布局指南

• ?推薦布局?：使用大面積銅層作為電源平面以最小化傳導損耗和熱應力
• ?電容放置?：將輸入和輸出電容盡可能靠近模塊引腳以減小高頻噪聲
• ?反饋電阻?：將R_FBT和R_FBB盡可能靠近其相應引腳

7. 電源推薦

• ?輸入電源?：確保輸入電源能夠提供最大輸入電流并維持高于UVLO電壓
• ?附加電容?：對于遠離模塊的輸入電源，建議添加額外的大容量電容以提供阻尼

8. 文檔和支持

• ?相關數據表?：提供詳細的電氣特性和應用曲線
• ?應用報告?：包括使用TPSM265R1進行反向降壓-升壓拓撲的應用報告
• ?支持資源?：TI E2E?支持論壇提供設計幫助和問題解答

9. 訂購信息

• ?封裝類型?：uSiP
• ?工作溫度范圍?：-40°C至125°C
• ?環保信息?：符合RoHS要求

10. 注意事項

• 在設計過程中，請確保遵守數據手冊中規定的絕對最大額定值和推薦操作條件
• 在使用前，請仔細閱讀數據手冊并參考TI提供的最新文檔和支持資源
