ADL7078是一款1 GHz至20 GHz低噪聲放大器(LNA)，具有32 dBm RF輸入功率耐受能力。集成交流耦合電容和偏置電感，有助于實現緊湊的印刷電路板(PCB)尺寸。

數據手冊：*附件：ADL7078 高耐受能力、低噪聲放大器，1GHz至20GHz技術手冊.pdf

ADL7078具有13 dB增益，1 dB壓縮的輸出功率(OP1dB)為16.5 dBm，典型輸出三階交調點(OIP3)為28 dBm，在2 GHz至18 GHz范圍內的噪聲系數為4.4 dB。該LNA采用5 V電源電壓(V DD )工作，標稱靜態電流(I DQ )為175 mA。

ADL7078采用砷化鎵(GaAs)、假晶高電子遷移率(pHEMT)工藝制造。該器件采用符合RoHS標準的24引腳4.00 mm × 4.00 mm引線框芯片級封裝 [LFCSP]，額定工作溫度范圍為?40°C至+85°C。

特性

• 高RF輸入功率耐受能力：32 dBm
• 集成交流耦合電容和偏置電感
• 單正電源：5 V，IDQ = 175 mA
• • RBIAS漏極電流調節引腳
• 增益：13 dB（典型值，2 GHz至18 GHz）
• OIP3：28 dBm（典型值，2 GHz至18 GHz）
• OIP2：48 dBm（典型值，2 GHz至18 GHz）

引腳配置和功能描述

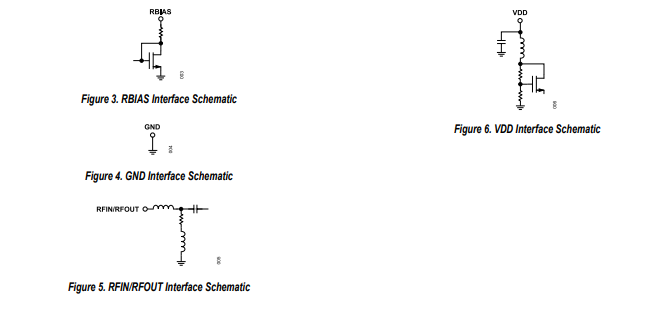

接口示意圖

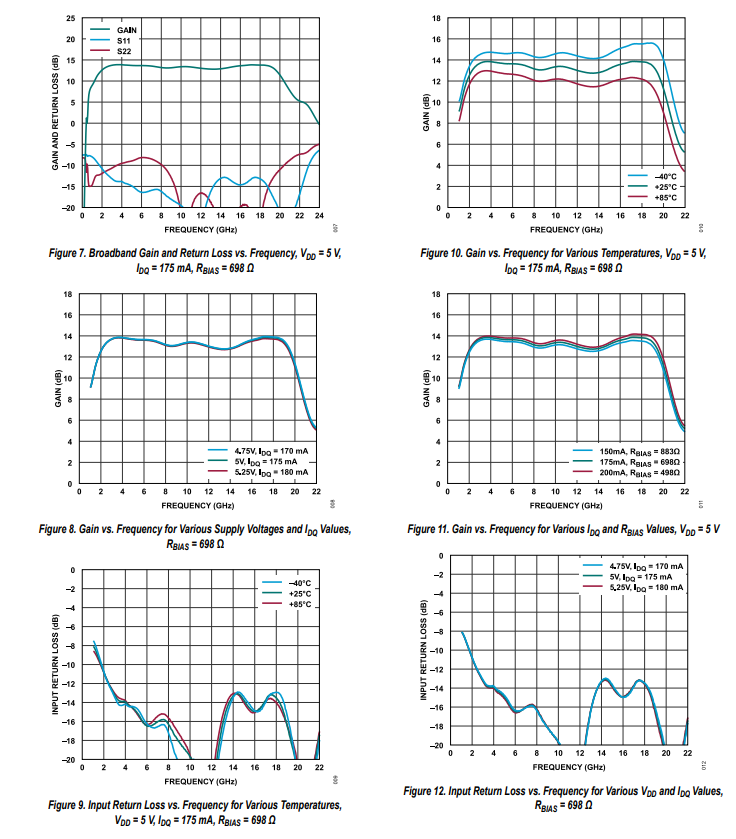

典型特性

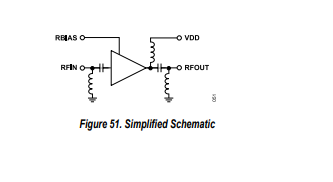

簡易框圖

應用

• 電子戰
• 測試與測量設備
• 衛星通信
