PTD08D210W 是一款高性能雙通道 10A 輸出、非隔離數字 PowerTrain? 模塊。該模塊是數字 采用 TI UCD7242 MOSFET/驅動器 IC 的電源系統。The PTD08D210W 必須與數字電源控制器（如 UCD9240）配合使用， UCD9220或UCD9110家人。PTD08D210W 接收來自 數字控制器，并將參數和狀態信息返回給 數字控制器。PowerTrain 模塊和數字功率控制器一起 形成復雜、強大且易于配置的電源管理 溶液。
*附件：ptd08d210w.pdf

該器件在 4.75 V 至 14 V 的輸入電壓范圍內工作， PTD08D210W 為寬范圍輸出提供降壓電源轉換 電壓范圍為 0.7 V 至 3.6 V。寬輸入電壓范圍使 PTD08D210W 特別適用于高級計算和服務器應用程序 利用松散調節的 8 V、9.6 V 或 12 V 中間配電總線。 此外，寬輸入電壓范圍提高了設計靈活性 支持通過嚴格調節的 5V 或 12V 中間總線運行 架構。

該模塊集成了輸出過流和溫度監控功能，可 防止大多數負載故障。輸出電流和模塊溫度信號 為數字控制器提供，以允許用戶定義的過流和 超溫警告和故障 scerarios。

該模塊采用單面、無引腳表面貼裝結構，提供 外形扁平，占地面積小。封裝無鉛 （Pb） 和 RoHS

特性

• 雙 10A 輸出
• 4.75V 至 14V 輸入電壓
• 可編程寬輸出電壓（0.7 V 至 3.6 V）
• 效率高達 96%
• 數字 I/O
  • PWM 信號
  • 故障標志 （FF）
  • 同步整流器使能 （SRE）
• 模擬 I/O
  • 溫度
  • 當前產出
• 安全機構批準：（待定）
  • UL/IEC/CSA-C22.2 60950-1
• 工作溫度：–40°C 至 85°C
• 應用
  • 使用 UCD9XXX 數字控制器的數字電源系統

參數

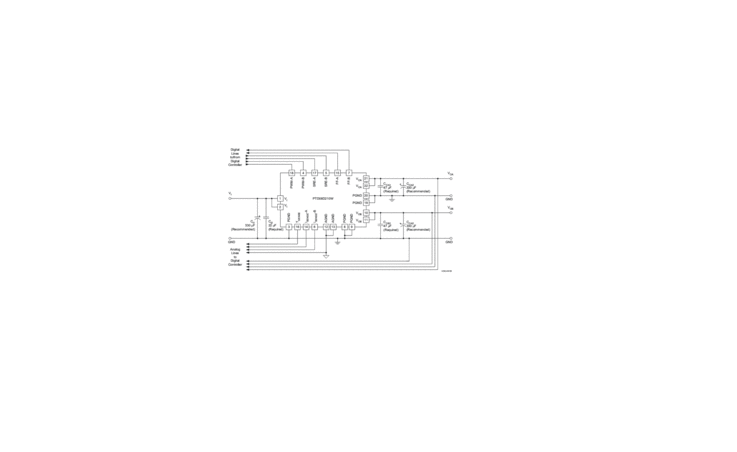

方框圖

1. 產品概述

• ?型號?：PTD08D210W
• ?類型?：雙10A輸出、非隔離型數字PowerTrain?模塊
• ?輸入電壓范圍?：4.75V至14V
• ?輸出電壓范圍?：0.7V至3.6V（通過UCD7242 MOSFET/driver IC實現）
• ?應用?：高級計算和服務器應用，數字電源系統

2. 主要特性

• ?雙10A輸出?：提供高性能的雙路輸出
• ?高效率?：效率高達96%
• ?可編程寬輸出電壓?：通過數字控制器實現輸出電壓的靈活調整
• ?數字I/O?：接收PWM信號等控制信號，并返回狀態和故障標志信息
• ?模擬I/O?：提供輸出電流和模塊溫度信號
• ?安全認證?：符合UL/IEC/CSA-C22.2 No. 60950-1標準（待定）
• ?緊湊設計?：采用單面無引腳表面貼裝結構，具有低剖面和緊湊的封裝

3. 電氣特性

• ?輸出電流?：每路輸出最大10A
• ?輸入電壓范圍?：4.75V至14V
• ?開關頻率?：500kHz至1MHz
• ?效率?：在多種條件下效率超過84%
• ?輸出電壓紋波?：20MHz帶寬下峰峰值為11mV
• ?過流保護?：具有自動恢復功能的過流保護，閾值為15A

4. 熱特性

• ?結溫范圍?：-40°C至85°C
• ?熱阻?：未直接提供，但提供了詳細的熱管理指南
• ?熱管理?：建議通過PCB上的銅散熱墊和多個通孔進行熱管理

5. 應用信息

• ?推薦電容?：
  • 輸入電容：至少22μF陶瓷電容，推薦額外330μF大容量電容
  • 輸出電容：至少47μF陶瓷電容，推薦額外330μF大容量電容
• ?安全操作區域?：根據總功率耗散、最大環境溫度和最小可用氣流確定

6. 封裝與尺寸

• ?封裝類型?：DIP MODULE EFS22
• ?尺寸?：未直接提供具體尺寸，但提供了封裝類型
• ?重量?：3.9克

7. 設計資源與支持

• ?數字控制器兼容性?：與UCD9240、UCD9220或UCD9110系列數字控制器兼容
• ?圖形用戶界面?：提供Fusion Digital Power Designer GUI支持
• ?應用指南?：包括典型應用電路、布局指南和電容選擇建議
