PTD08A006W 6A、4.75V 至 14V、非隔離式數字電源傳動模塊

數據： 6A, 4.75V to 14V, Non-Isolated, Digital PowerTrain Module 數據表

描述

PTD08A006W是一款高性能，額定值為6A的非隔離數字PowerTrain模塊。該模塊是數字電源系統的電源轉換部分，采用TI的UCD7230 MOSFET驅動器IC。 PTD08A006W必須與數字電源控制器（如UCD9240或UCD9110系列）配合使用。 PTD08A006W接收來自數字控制器的控制信號，并將參數和狀態信息提供給數字控制器。 PowerTrain模塊和數字電源控制器共同構成了一個復雜，強大且易于配置的電源管理解決方案。

PTD08A006W在4.75 V至14 V的輸入電壓范圍內工作，提供降壓電源轉換輸出電壓范圍寬，范圍為0.7 V至3.6 V.寬輸入電壓范圍使PTD08A006W特別適用于采用松散調節的8 V，9.6 V或12 V中間分布總線的高級計算和服務器應用。此外，寬輸入電壓范圍通過采用嚴格調節的5 V或12 V中間總線架構支持操作，從而提高了設計靈活性。

該模塊具有輸出過流和溫度監控功能，可防止大多數負載故障。為數字控制器提供輸出電流和模塊溫度信號，以允許用戶定義的過流和過溫警告和故障情況。

該模塊采用雙面表面貼裝結構，外形小巧，占地面積小。封裝選項包括無鉛（Pb）和RoHS兼容的通孔和表面貼裝配置。

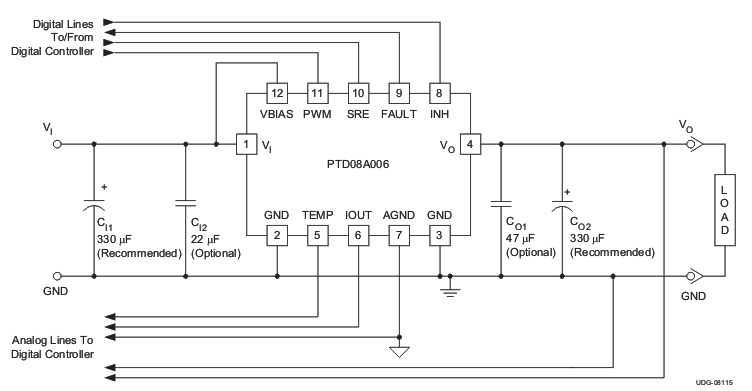

特性

高達6A輸出電流
4.75 V至14 V輸入電壓
可編程寬輸出電壓（0.7 V至3.6 V）
效率高達96％
數字I /O
- PWM信號
- INHIBIT
- 電流限制標志（FAULT）
- 同步整流器使能（SRE）
模擬I /O
- 溫度
- 輸出電流
安全機構認證:(待定）
- UL /IEC /CSA-C22.2 60950-1
工作溫度：-40°C至85°C
應用
- 使用UCD9XXX數字控制器的數字電源系統

參數 與其它產品相比?數字電源傳動模塊

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Topology
Operating Temperature Range (C)
Pin/Package
?

PTD08A006W	PTD08A010W	PTD08A015W	PTD08A020W	PTD08A210W	PTD08D210W
4.75 ? ?	4.75 ? ?	4.75 ? ?	4.75 ? ?	4.75 ? ?	4.75 ? ?
14 ? ?	14 ? ?	14 ? ?	14 ? ?	14 ? ?	14 ? ?
0.7 ? ?	0.7 ? ?	0.7 ? ?	0.7 ? ?	0.7 ? ?	0.7 ? ?
3.6 ? ?	3.6 ? ?	3.6 ? ?	3.6 ? ?	3.6 ? ?	3.6 ? ?
6 ? ?	10 ? ?	15 ? ?	20 ? ?	10 ? ?	10 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	2 ? ?
Buck ? ?	Buck ? ?	Buck ? ?	Buck ? ?	Buck ? ?	Buck ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
12Through-Hole Module ? ?	12Through-Hole Module ? ?	12Through-Hole Module ? ?	12Through-Hole Module ? ?	16DIP MODULE ? ?	22DIP MODULE ? ?
