PTD08A020W 20A、4.75V 至 14V、非隔離式、數字動力總成模塊數據手冊
PTD08A020W 是一款高性能額定電流為 20A 的非隔離式數字 PowerTrain 模塊。該模塊是數字電源系統的電源轉換部分，集成了 TI 的 UCD7230 MOSFET 驅動器 IC。PTD08A020W必須與數字電源控制器（如 UCD9240 或 UCD9110 系列）配合使用。PTD08A020W 接收來自數字控制器的控制信號，并將參數和狀態信息傳回給數字控制器。PowerTrain 模塊和數字電源控制器共同構成了一個復雜、穩健且易于配置的電源管理解決方案。
*附件：ptd08a020w.pdf
該PTD08A020W可在 4.75 V 至 14 V 的輸入電壓范圍內工作，可為 0.7 V 至 3.6 V 的寬輸出電壓范圍提供降壓電源轉換。寬輸入電壓范圍使 PTD08A020W 特別適用于使用松散穩壓的 8V、9.6V 或 12V 中間配電總線的高級計算和服務器應用。此外，寬輸入電壓范圍支持在嚴格調節的 5V 或 12V 中間總線架構下運行，從而提高了設計靈活性。
該模塊集成了輸出過流和溫度監控功能，可防止大多數負載故障。為數字控制器提供輸出電流和模塊溫度信號，以允許用戶定義的過流和過溫警告和故障提示。
該模塊采用雙面表面貼裝結構，外形扁平，尺寸緊湊。封裝選項包括通孔和表面貼裝配置，無鉛 （Pb） 且符合 RoHS 標準。
特性
- 高達 20A 的輸出電流
- 4.75V 至 14V 輸入電壓
- 可編程寬輸出電壓（0.7 V 至 3.6 V）
- 效率高達 96%
- 數字 I/O
- PWM 信號
- 抑制
- 電流限制標志 （FAULT）
- 同步整流器使能 （SRE）
- 模擬 I/O
- 溫度
- 當前產出
- 安全機構批準：（待定）
- UL/IEC/CSA-C22.2 60950-1
- 工作溫度：–40°C 至 85°C
- 應用
- 使用 UCD92XX 數字控制器的數字電源系統
參數
方框圖
1. 產品概述
- ?型號?：PTD08A020W
- ?類型?：非隔離型數字PowerTrain模塊
- ?最大輸出電流?：20A
- ?輸入電壓范圍?：4.75V至14V
- ?輸出電壓范圍?：0.7V至3.6V
- ?效率?：高達96%
- ?工作溫度范圍?：-40°C至85°C
2. 主要特性
- ?數字I/O接口?：
- PWM信號
- INHIBIT信號
- 電流限制標志（FAULT）
- 同步整流器使能（SRE）
- ?模擬I/O接口?：
- 溫度監測
- 輸出電流監測
- ?可編程寬輸出電壓?：通過數字控制器編程設置
- ?安全認證?：待認證（UL/IEC/CSA-C22.260950-1）
- ?封裝選項?：包括通孔和表面貼裝配置，無鉛且符合RoHS標準
3. 應用領域
- ?數字電源系統?
- ?高級計算和服務器應用?：適用于8V、9.6V或12V中間分布總線
- ?設計靈活性?：支持5V或12V中間總線架構
4. 保護功能
- ?輸出過流保護?：防止負載故障，具有自動恢復功能
- ?溫度監測?：提供過溫警告和故障場景
5. 電氣特性
- ?典型效率?：
- VOUT=3.3V, IOUT=20A, VIN=12V時效率為91%
- VOUT=1.2V, IOUT=20A, VIN=12V時效率為80%
- ?輸出電壓紋波?：20MHz帶寬下為20mV pp
- ? 偏置電壓（VBIAS） ?：4.75V至14V
- ?過流閾值?：35A
6. 終端功能
- ? 輸入電壓（VI） ?：模塊的正輸入電壓節點
- ? 地（GND） ?：輸入和輸出電壓的公共地連接
- ? 輸出電壓（VO） ?：相對于地的正輸出電壓
- ? 溫度感應（TEMP） ?：輸出模塊溫度信號
- ? 輸出電流感應（IOUT） ?：輸出平均輸出電流信號
- ? 模擬地（AGND） ?：控制輸入的0V dc參考地
- ? INH（抑制） ?：低電平信號禁用模塊并關閉輸出電壓
- ? FAULT（故障） ?：過流條件后的3.3V數字輸出，兩個完整PWM周期后復位
- ? SRE（同步整流器使能） ?：高阻抗數字輸入，控制同步整流器開關
- ?PWM?：接受3.3V或5V邏輯電平信號的PWM輸入
- ?VBIAS?：為內部電路供電的偏置電壓

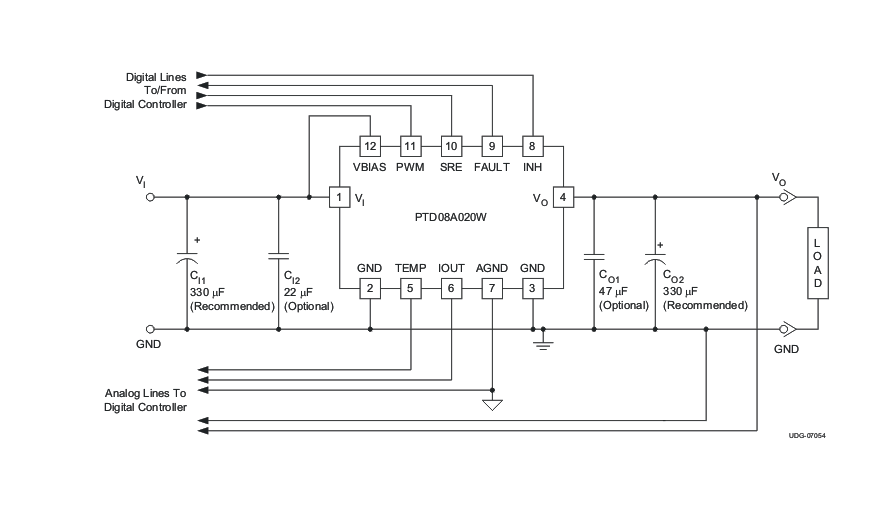

7. 典型應用
- ?與數字電源控制器（如UCD9240或UCD9110系列）配合使用?
- ?通過數字控制器接收控制信號，并提供參數和狀態信息?
8. 開發工具與支持
- ?GUI界面?：需要模塊的內部參數來運行Fusion Digital Power Designer GUI
- ?相關文檔?：包括應用筆記、設計指南等
9. 封裝與尺寸
- ?封裝類型?：通過通孔模塊（EGP）
- ?重量?：7.4克
