ADL8142S-CSL 是一款砷化鎵 (GaAs)、單片式微波集成電路 (MMIC)、假晶高電子遷移率晶體管 (pHEMT) 低噪聲寬帶放大器，工作頻率范圍為 23 GHz 至 31 GHz。在 27 GHz 至 31 GHz 范圍內，ADL8142S-CSL 提供 27 dB 典型增益、1.6 dB 典型噪聲指數和 21.5 dBm 典型輸出三階交調截點 (OIP3)，采用 2 V 電源電壓時功耗僅為 25 mA。請注意，可通過較大的漏極電流改善 OIP3。ADL8142S-CSL 還具有交流耦合的輸入和輸出，內部匹配至 50 Ω，因而非常適合高容量微波射頻應用。

數據手冊：*附件：ADL8142S GaAs、pHEMT、MMIC、低噪聲放大器，23 GHz 至 31 GHz技術手冊.pdf

ADL8142S-CSL 采用符合 RoHS 標準的 2 mm × 2 mm 8 引腳 LFCSP 封裝。

特性

• 低噪聲指數：1.6 dB（典型值，27 GHz 至 31 GHz 時）
• 單正電源（自偏置）
• 高增益：27 dB（典型值，27 GHz 至 31 GHz 時）
• 高 OIP3：21.5 dBm（典型值，27 GHz 至 31 GHz 時）
• 符合 RoHS 標準的 2 mm × 2 mm、8 引腳 LFCSP 封裝

引腳配置和功能描述

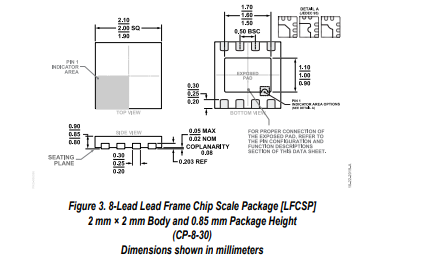

外形圖

應用

• 近地軌道 (LEO) 空間有效載荷
• 衛星通信
