ADL8142 GaAs、pHEMT、MMIC、低噪聲放大器，23 GHz至31 GHz技術手冊
ADL8142是一款砷化鎵(GaAs)、單芯片微波集成電路(MMIC)、假晶高電子遷移率晶體管(pHEMT)低噪聲寬帶放大器，工作頻率范圍為23 GHz至31 GHz。在27 GHz至31 GHz范圍內，ADL8142提供27 dB典型增益、1.6 dB典型噪聲系數和29 dBm典型輸出三階交調截點(OIP3)，采用2 V電源電壓時功耗僅為25 mA。注意，可通過較大的漏極電流改善OIP3。ADL8142還具有交流耦合的輸入和輸出，內部匹配至50 Ω，因而非常適合高容量微波無線電應用。
數據手冊：*附件：ADL8142 GaAs、pHEMT、MMIC、低噪聲放大器，23 GHz至31 GHz技術手冊.pdf
ADL8142采用符合RoHS標準的2 mm × 2 mm 8引腳LFCSP封裝。
特性
- 低噪聲系數：1.6 dB（典型值，27 GHz至31 GHz時）
- 單正電源（自偏置）
- 高增益：27 dB（典型值，27 GHz至31 GHz時）
- 高OIP3：21.5 dBm（典型值，27 GHz至31 GHz時）
- 符合RoHS標準的2 mm x 2 mm、8引腳LFCSP封裝
引腳配置和功能描述

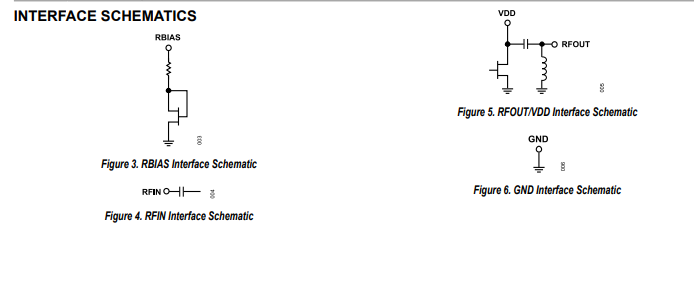

接口示意圖

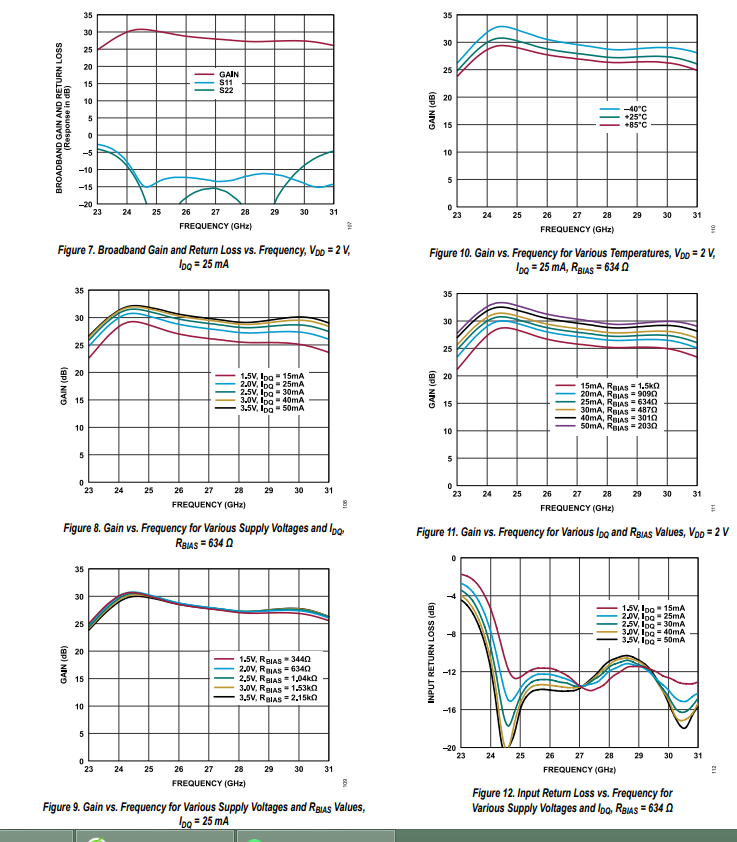

典型特性
應用
- 衛星通信
- 電信
- 民用雷達
