應變/橋采集卡?是一種用于采集應變信號的設備，主要用于測量和記錄各種物理量的變化，如壓力、位移、重量等。它通過將傳感器輸出的微弱信號進行放大和數字化處理，以便于進一步分析和處理。

功能和應用

應變/橋采集卡的主要功能包括：

?信號放大?：通過內置的放大器將傳感器輸出的微弱信號放大到可測量的范圍。

?數據采集?：將放大的信號轉換為數字信號，以便計算機或其他處理設備進行分析和處理。

?高精度測量?：具有高分辨率和低噪音的特點，適合用于精密測量。

技術參數和性能指標

應變/橋采集卡通常具有以下技術參數和性能指標：

?分辨率?：高分辨率，如24位分辨率，能夠提供更高的測量精度。

?采樣率?：高采樣率，如單通道最高采樣率可達102.4ksps，適合高速數據采集。

?輸入方式?：真差分輸入，減少干擾，提高測量準確性。

?硬件支持?：集成橋式傳感器所需的激勵源硬件支持，方便使用。

適用場景和優勢

應變/橋采集卡適用于各種需要高精度測量的場合，如：

?工業自動化?：用于測量壓力、位移等工業參數。

?科研實驗?：在實驗室環境中進行精密測量和分析。

?醫療設備?：用于生物醫學信號的采集和處理。

應變/橋采集卡的優勢包括：

?高精度?：由于采用高分辨率ADC和精密放大器，測量結果更加準確。

?高速率?：高采樣率適合快速變化的信號測量。

?低噪音?：采用低噪音設計，減少外界干擾。

USB8710

USB8710 是阿爾泰科技一款基于惠斯通電橋而設計的應變/橋輸入采集模塊。該板卡提供4 路同步模擬輸入通道，24bit 分辨率，單通道采樣速率最高 102.4 kS/s，支持四分之一、半橋或全橋傳感器。可選功能包括每通道遠端補償、內部橋接補全、分流校準及通道校準選項。非常適合需要準確性和靈活性的動態應變、負載和壓力測量以及測試設備。

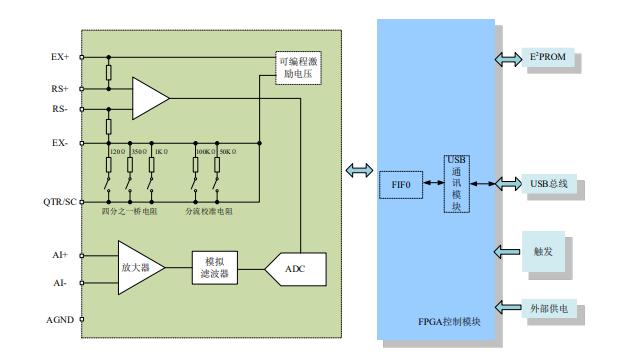

USB8710 的系統框圖如圖所示，系統主要由激勵模塊、前端模擬調理模塊、ADC模塊、電阻模塊、FPGA 模塊及 USB 通信模塊組成。
USB8710 提供了四個同步采樣的輸入通道，用于與應變元件電橋和其他惠斯通電橋傳感器接口。在軟件中配置每個通道的所有設置。支持以下功能：
支持以下功能：
? 連接所有橋配置的傳感器，包括四分之一橋、半橋和全橋
? 激勵電壓在 0.625 V~10V 之間可配置
? 四分之一橋可選擇 120Ω、350Ω、1kΩ
? 零點偏置校準及分流校準
? 通道校準
? 電橋激勵電壓的遠端補償

指標參數：
