HMC539ALP3/539ALP3E 0.25dB LSB GaAs MMIC 5位數字正控制衰減器，DC-4GHz技術手冊
概述
HMC539A是一款寬帶5位GaAs IC數字衰減器，采用低成本引腳表貼封裝。 這款每位單個正電壓控制線路的數字衰減器采用片外AC接地電容器，在接近直流的情況下工作，這一特點使得它非常適合各種RF和IF應用。 工作頻率范圍DC至4.0 GHz，插入損耗低于0.7 dB典型值。 對于7.75 dB的總衰減，衰減器位值為0.25 (LSB)、0.5、1、2和4 dB。 它具有出色的衰減精度，典型步長誤差為± 0.05 dB。 衰減器還具有+50 dBm高IP3。 五個TTL/CMOS控制輸入用于選擇各衰減狀態。 需+5V Vdd單偏置。
數據表：*附件：HMC539ALP3 HMC539ALP3E 0.25dB LSB GaAs MMIC 5位數字正控制衰減器，DC-4GHz技術手冊.pdf
應用
特性
- 0.25 dB LSB步進至7.75 dB
- 步長誤差：±0.05 dB（典型值）
- 低插入損耗： 0.7 dB
- 高IP3： +62 dBm
- 每位單個控制線路
- TTL/CMOS兼容控制
- +3/+5V單電源
- 3x3 mm SMT封裝
框圖

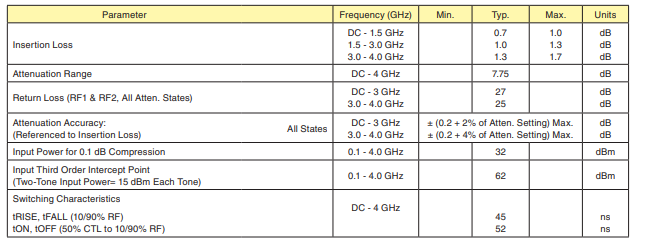

電氣規格

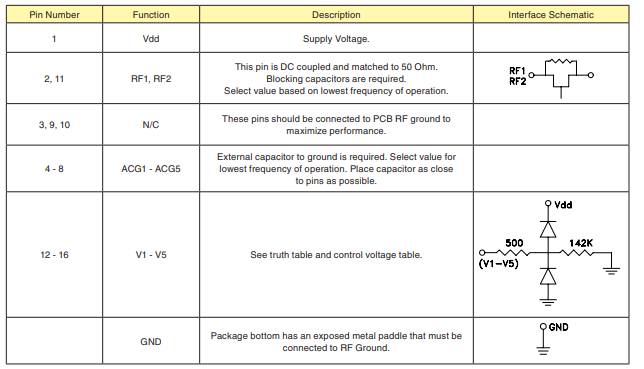

引腳描述

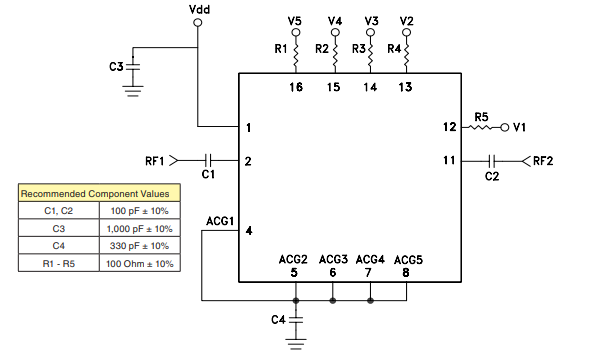

應用電路
