HMC291SE 4dB LSB 2位數字衰減器，采用SMT封裝，0.7-4.0GHz技術手冊
概述
HMC291SE是一款通用型寬帶2位正控制硅IC數字衰減器，采用6引腳SOT26表貼塑料封裝。在工作頻率范圍內，插入損耗通常介于0.4 dB至1 dB之間。對于12 dB的總衰減，衰減器位值為4 (LSB)和8 dB。在± 0.4 dB（典型值）時，穩態誤差較佳且IIP3高達57 dBm。兩位控制電壓輸入在0和+3V或+5V之間切換，用于選擇每個衰減狀態（每個小于25 μA）。需通過外部4.7K Ohm電阻施加+3V至+5V的單VDD電源電壓。
數據表：*附件：HMC291SE 4dB LSB 2位數字衰減器，采用SMT封裝，0.7-4.0GHz技術手冊.pdf
應用
- 蜂窩
- PCS, ISM, MMDS
- WLL手機和基站
特性
- 產品符合RoHS標準
- 4 dB LSB步進至12 dB
- 每位單正電壓控制，0/+3V
- 典型步進誤差：±0.3 dB
- 微型SOT 26封裝： 9 mm2

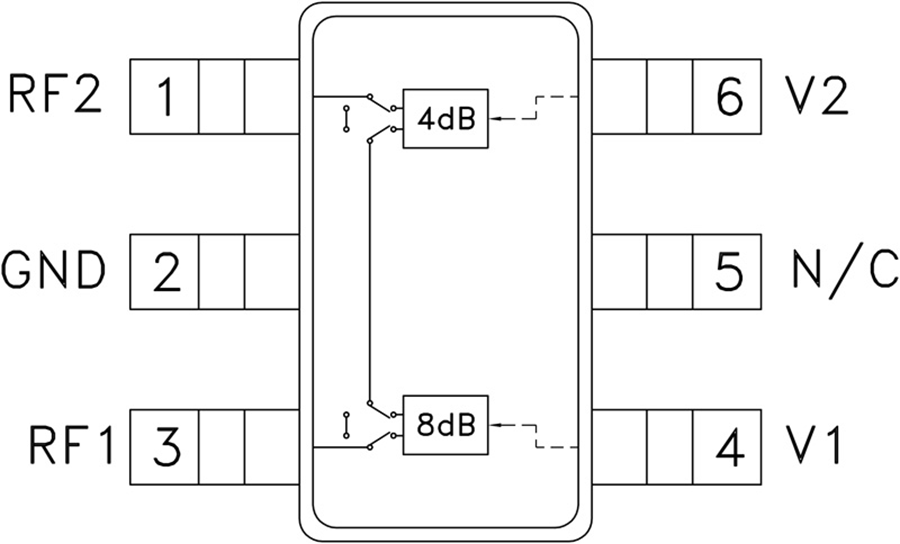

框圖
應用電路
在RF1和RF2上需要隔直電容C1和C2。選擇C1 = C2 = 100 - 300 pF，以便在工作頻率下實現最低損耗傳輸。R1 = 4.7 kΩ，用于為電路的引腳3或引腳1提供電源電壓。

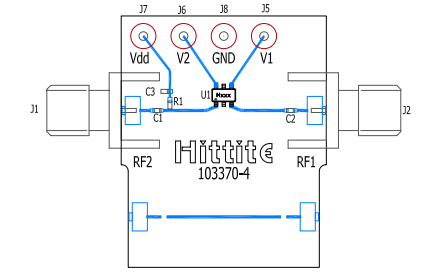

評估電路板

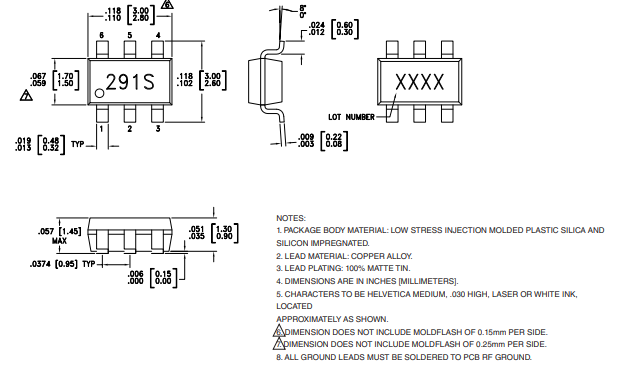

外形圖
