TPS650320-Q1 器件是一款用于汽車攝像頭模塊的高度集成的電源管理 IC。該器件結合了三個降壓轉換器和一個低壓差 （LDO） 穩壓器。BUCK1 降壓轉換器的輸入電壓范圍高達 18.3 V，用于連接同軸電纜供電 （PoC）。所有轉換器均在強制固定頻率 PWM 模式下工作。LDO 可提供 300 mA 電流，并在 2.5 V 至 5.5 V 的輸入電壓范圍內工作。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。

TPS650320-Q1 采用 24 引腳 VQFN 封裝（4.00 mm × 4.00 mm）。
*附件：tps650320-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 1 級標準
  • -40°C 至 +125°C 環境工作溫度范圍
• 三個降壓轉換器：
  • 降壓 1 V IN 范圍為 4.0 V 至 18.3 V
  • 降壓 1 V 輸出范圍為 2.5 V 至 4.0 V
  • BUCK1 輸出電流高達 800mA
  • BUCK2 和 BUCK3 V IN 范圍為 2.5 V 至 5.5 V
  • BUCK2 和 BUCK3 V OUT 范圍為 0.9 V 至 1.9 V
  • BUCK2 和 BUCK3 輸出電流高達 600mA
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.3MHz 強制固定開關頻率 PWM作
• 一個低壓差 （LDO） 穩壓器：
  • V IN 范圍為 2.5 V 至 5.5 V
  • V OUT 范圍為 1.8 V 至 3.3 V
  • 低噪聲和高 PSRR
  • 高達 300mA 的輸出電流
• 4.0 mm × 4.0 mm 24 引腳 VQFN，帶可濕性側面

參數

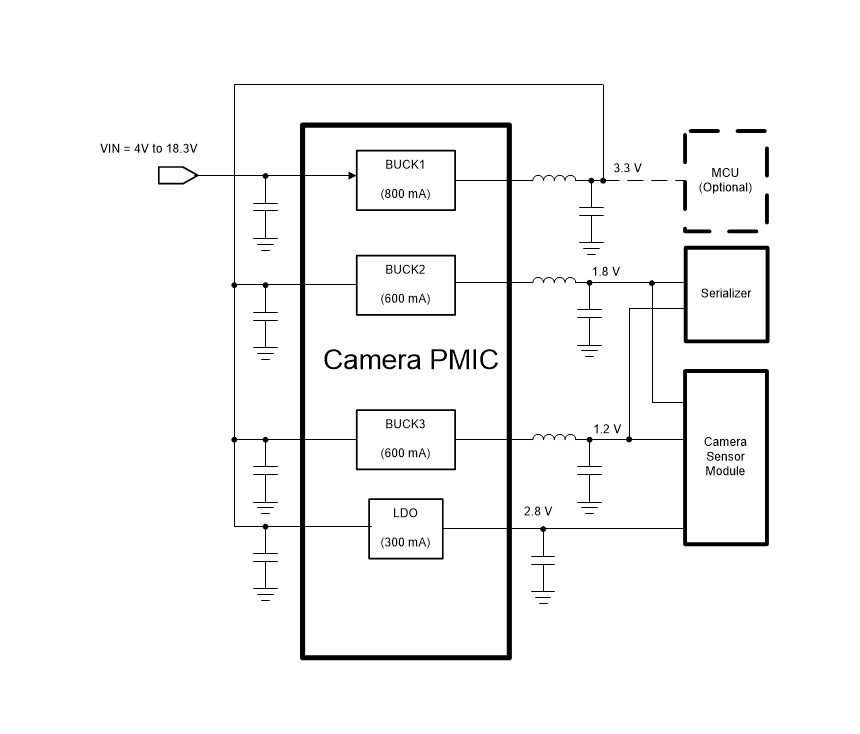

方框圖

1. 產品概述

• ?設備名稱?：TPS650320-Q1
• ?類型?：汽車攝像頭電源管理IC（PMIC）
• ?應用?：適用于汽車攝像頭模塊，包括環視攝像頭、后視攝像頭、駕駛員監控攝像頭、電源同軸（POC）攝像頭和電子后視鏡攝像頭等

2. 主要特性

• ?AEC-Q100 Grade 1 認證?：適用于汽車電子應用，滿足-40°C至+125°C的工作溫度范圍
• ?集成度高?：集成了三個降壓轉換器（BUCK1, BUCK2, BUCK3）和一個低壓差線性穩壓器（LDO）
  • BUCK1：輸入電壓范圍4.0V至18.3V，輸出電壓范圍2.5V至4.0V，輸出電流高達800mA
  • BUCK2和BUCK3：輸入電壓范圍2.5V至5.5V，輸出電壓范圍0.9V至5.0V，輸出電流高達600mA
  • LDO：輸入電壓范圍2.5V至5.5V，輸出電壓范圍1.8V至3.3V，輸出電流高達300mA
• ?強制固定頻率PWM操作?：所有轉換器以2.3MHz的固定頻率工作，減少電磁干擾（EMI）
• ?小尺寸封裝?：采用4.0mm × 4.0mm的24引腳VQFN封裝，帶濕側翼，適合緊湊設計
• ?高靈活性?：降壓轉換器和LDO具有獨立的電壓輸入，支持靈活的設計和電源排序

3. 應用領域

• ?汽車攝像頭模塊?：為各種汽車攝像頭提供穩定、高效的電源管理解決方案

4. 文檔與支持

• ?文檔更新通知?：用戶可通過TI官網的設備產品文件夾訂閱文檔更新通知
• ?技術支持?：提供TI E2E?支持論壇等快速、經驗證的設計幫助

5. 靜電放電（ESD）警告

• 強調在處理和安裝該集成電路時需采取適當的靜電放電預防措施，避免設備損壞

6. 封裝與訂購信息

• ?封裝類型?：VQFN RGE24，4.0mm × 4.0mm，24引腳
• ?生態計劃?：符合RoHS標準，無鉛，綠色封裝
• ?訂購信息?：提供了多種訂購選項，包括不同的封裝和標識代碼
