TPS650332-Q1 器件是一款高度集成的電源管理 IC，適用于汽車攝像頭模塊。該器件結合了三個降壓轉換器和一個低壓差 （LDO） 穩壓器。BUCK1 降壓轉換器的輸入電壓范圍高達 18.3 V，用于連接同軸電纜供電 （PoC）。所有轉換器均在強制固定頻率 PWM 模式下工作。LDO 可提供 300 mA 電流，并在 2.5 V 至 5.5 V 的輸入電壓范圍內工作。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。

TPS650332-Q1 采用 24 引腳 VQFN 封裝（4.00 mm × 4.00 mm）。
*附件：TPS650332-Q1 汽車攝像頭 PMIC 數據表.pdf

特性

• 適用于汽車應用
• 系統能力高達 ASIL D 和 SIL 3
• 硬件完整性高達 ASIL B 和 SIL 2
• 高級診斷和保護
• 符合 AEC-Q100 1 級標準
  • -40°C 至 +125°C 環境工作溫度范圍
• 三個降壓轉換器：
  • 降壓 1 V IN 范圍為 4.0 V 至 18.3 V
  • 降壓 1 V 輸出范圍為 2.5 V 至 4.0 V
  • BUCK1 輸出電流高達 1500mA
  • BUCK2 和 BUCK3 V IN 范圍為 2.5 V 至 5.5 V
  • BUCK2 和 BUCK3 V OUT 范圍為 0.9 V 至 1.9 V
  • BUCK2 和 BUCK3 輸出電流高達 1200mA
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.3MHz 強制固定開關頻率 PWM作
• 一個低壓差 （LDO） 穩壓器：
  • V IN 范圍為 2.5 V 至 5.5 V
  • V OUT 范圍為 1.8 V 至 3.3 V
  • 低噪聲和高 PSRR
  • 通過 I 2C 可調輸出電壓
  • 高達 300mA 的輸出電流
• 4.0 mm × 4.0 mm 24 引腳 VQFN，帶可濕性側面

參數

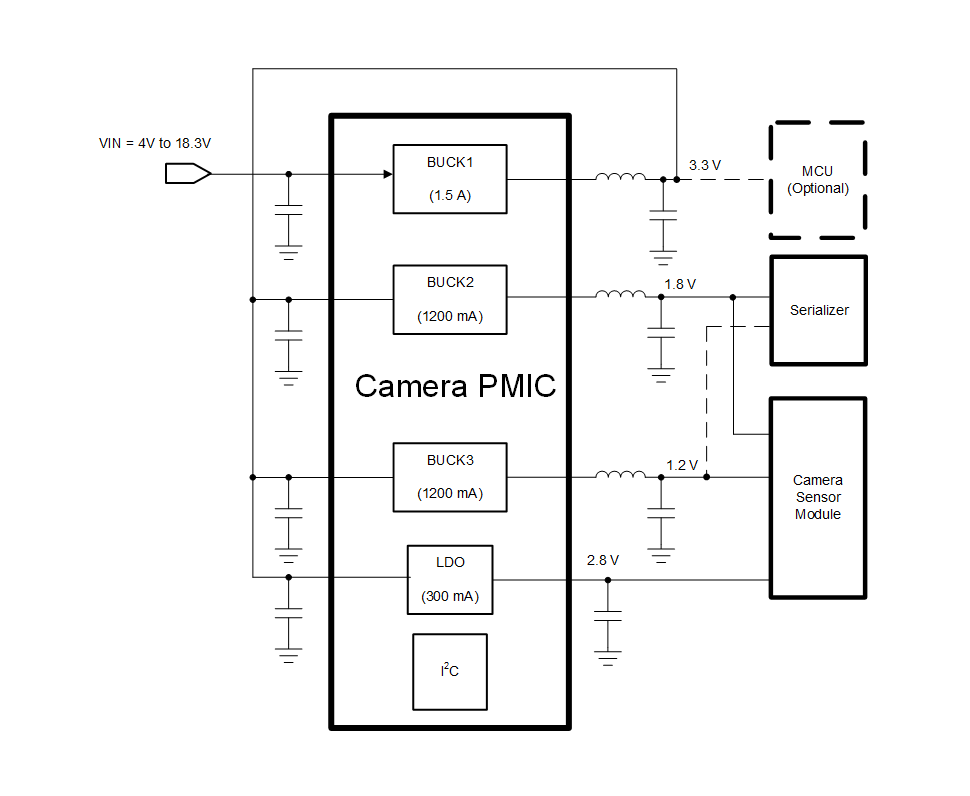

方框圖

1. 產品概述

• ?產品名稱?：TPS650332-Q1
• ?應用?：專為汽車攝像頭模塊設計，適用于環視攝像頭、后視攝像頭、駕駛員監控攝像頭、PoC（Power over Coax）攝像頭、電子后視鏡和前視攝像頭等
• ?特點?：
  • 符合汽車應用標準
  • 系統功能安全能力最高可達ASIL D和SIL 3
  • 硬件完整性最高可達ASIL B和SIL 2
  • 高級診斷和保護功能
  • AEC-Q100 Grade 1認證，支持-40°C至+125°C的工作溫度范圍

2. 主要特性

• ?轉換器配置?：
  • 三個降壓轉換器（BUCK1、BUCK2、BUCK3）
    • BUCK1：輸入電壓范圍4.0 V至18.3 V，輸出電壓范圍2.5 V至4.0 V，輸出電流高達1500 mA
    • BUCK2和BUCK3：輸入電壓范圍2.5 V至5.5 V，輸出電壓范圍0.9 V至3.3 V，輸出電流高達1200 mA
  • 一個低壓差線性穩壓器（LDO）：輸入電壓范圍2.5 V至5.5 V，輸出電壓范圍1.8 V至3.3 V，輸出電流高達300 mA
• ?工作頻率?：2.3 MHz固定開關頻率PWM操作
• ? 擴展頻譜時鐘（SSC） ?：降低EMI
• ?封裝?：4.0 mm × 4.0 mm 24引腳VQFN封裝

3. 應用領域

• ?汽車攝像頭模塊?：支持多種汽車攝像頭應用，包括環視、后視、駕駛員監控、PoC攝像頭、電子后視鏡和前視攝像頭等

4. 文檔與支持

• ?設備支持?：提供第三方產品相關信息，但不構成對第三方產品的認可或保證
• ?文檔更新通知?：可通過TI官網的設備產品文件夾訂閱文檔更新通知
• ?支持資源?：TI E2E?支持論壇提供快速的設計幫助
• ?靜電放電警告?：提醒用戶處理集成電路時需采取適當的靜電放電預防措施

5. 機械、包裝與可訂購信息

• ?封裝類型?：24引腳VQFN（4.00 mm × 4.00 mm）
• ?可訂購狀態?：ACTIVE（推薦用于新設計）
• ?操作溫度范圍?：-40°C至+125°C
• ?環保信息?：符合RoHS標準，提供綠色封裝選項
