TPS650333-Q1 器件是一款高度集成的電源管理 IC，適用于汽車攝像頭模塊。該器件結合了三個降壓轉換器和一個低壓差 （LDO） 穩壓器。BUCK1 降壓轉換器的輸入電壓范圍高達 18.3 V，用于連接同軸電纜供電 （PoC）。所有轉換器均在強制固定頻率 PWM 模式下工作。LDO 可提供 300 mA 電流，并在 2.5 V 至 5.5 V 的輸入電壓范圍內工作。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。

TPS650333-Q1 采用 24 引腳 VQFN 封裝（4.00 mm × 4.00 mm）。
*附件：TPS650333-Q1 汽車攝像頭 PMIC 數據表.pdf

特性

• 適用于汽車應用
• 系統能力高達 ASIL D 和 SIL 3
• 硬件完整性高達 ASIL B 和 SIL 2
• 高級診斷和保護
• 符合 AEC-Q100 1 級標準
  • -40°C 至 +125°C 環境工作溫度范圍
• 三個降壓轉換器：
  • 降壓 1 V IN 范圍為 4.0 V 至 18.3 V
  • 降壓 1 V 輸出范圍為 2.5 V 至 4.0 V
  • BUCK1 輸出電流高達 1500mA
  • BUCK2 和 BUCK3 V IN 范圍為 2.5 V 至 5.5 V
  • BUCK2 和 BUCK3 V OUT 范圍為 0.9 V 至 1.9 V
  • BUCK2 和 BUCK3 輸出電流高達 1200mA
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.3MHz 強制固定開關頻率 PWM作
• 一個低壓差 （LDO） 穩壓器：
  • V IN 范圍為 2.5 V 至 5.5 V
  • V OUT 范圍為 1.8 V 至 3.3 V
  • 低噪聲和高 PSRR
  • 通過 I 2C 可調輸出電壓
  • 高達 300mA 的輸出電流
• 4.0 mm × 4.0 mm 24 引腳 VQFN，帶可濕性側面

參數

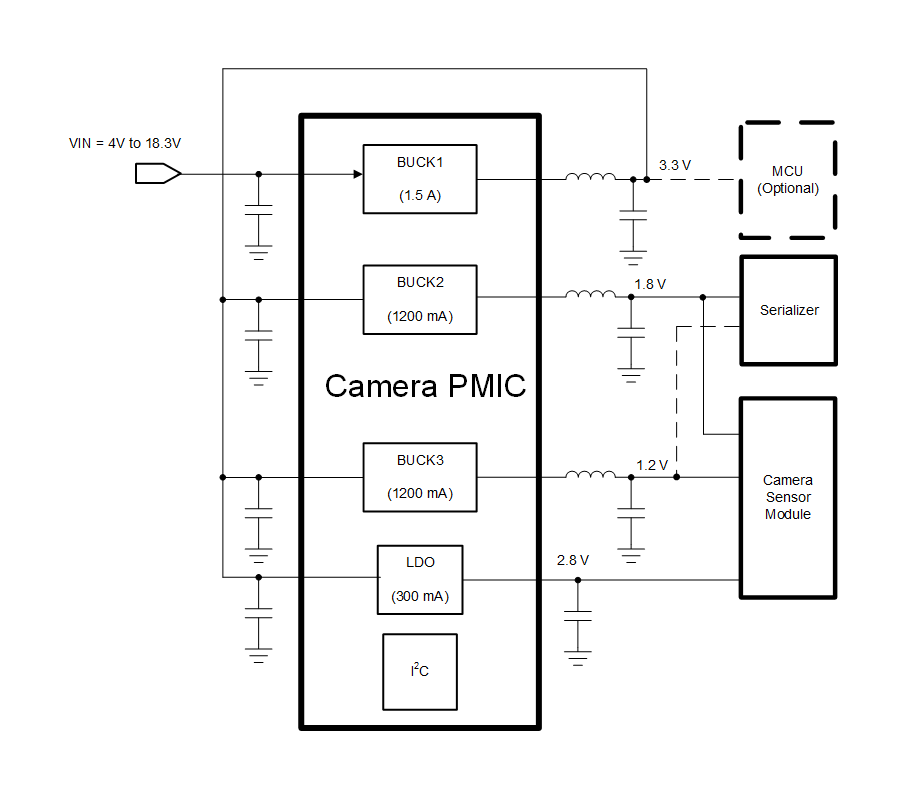

方框圖

1. 產品概述

TPS650333-Q1是一款專為汽車攝像頭模塊設計的高度集成電源管理IC（PMIC）。它結合了三個降壓轉換器和一個低壓差（LDO）穩壓器，適用于多種汽車攝像頭應用，包括環視攝像頭、后視攝像頭、駕駛員監控攝像頭等。

2. 主要特性

• ?汽車應用認證?：符合AEC-Q100 Grade 1標準，適用于汽車環境。
• ?功能安全?：系統能力可達ASIL D和SIL 3，硬件完整性可達ASIL B和SIL 2。
• ?寬工作溫度范圍?：-40°C至+125°C的環境溫度范圍。
• ?三個降壓轉換器?（BUCK1, BUCK2, BUCK3）：
  • BUCK1：輸入電壓范圍4.0 V至18.3 V，輸出電壓范圍2.5 V至4.0 V，輸出電流最大1500 mA。
  • BUCK2和BUCK3：輸入電壓范圍2.5 V至5.5 V，輸出電壓范圍0.9 V至1.9 V，輸出電流最大1200 mA。
  • 強制固定頻率2.3 MHz PWM操作，減少EMI。
• ?一個低壓差穩壓器?（LDO）：
  • 輸入電壓范圍2.5 V至5.5 V，輸出電壓范圍1.8 V至3.3 V。
  • 低噪聲，高電源抑制比（PSRR）。
  • 可通過I2C調整輸出電壓，輸出電流最大300 mA。
• ?小型封裝?：4.0 mm × 4.0 mm 24引腳VQFN封裝，帶有可濕側翼。

3. 應用領域

• 汽車攝像頭模塊：
  • 環視攝像頭模塊
  • 后視攝像頭模塊
  • 駕駛員監控攝像頭模塊
  • 同軸供電（PoC）攝像頭模塊
  • 電子后視鏡攝像頭模塊
  • 前視攝像頭模塊

4. 封裝與機械信息

• 封裝類型：VQFN（24引腳），尺寸為4.00 mm × 4.00 mm。
• 提供了詳細的封裝視圖、板布局示例和模板設計指南。

5. 支持與文檔

• TI提供了文檔更新通知服務、E2E?支持論壇、靜電放電警告等支持資源。
• 用戶可以通過ti.com獲取更多產品信息和支持。

TPS650333-Q1以其高度集成、寬輸入電壓范圍、多種保護功能以及小型封裝等特點，成為汽車攝像頭模塊電源管理的理想解決方案。
