TPS65224-Q1 器件滿足各種安全相關應用中最新處理器和平臺的電源管理要求。該器件的額定環境溫度范圍為 -40°C 至 +125°C，使 PMIC 成為各種汽車應用的絕佳選擇。該器件具有 4 個降壓 DC/DC （BUCK） 轉換器，其中 2 個可用于雙相配置。此外，該器件具有三個低壓差 （LDO） 穩壓器，也可用作負載開關。
*附件：tps65224-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 輸入電源：3V 至 5.5V
  • 溫度等級 1：–40°C 至 +125°C（環境溫度）
  • HBM 分類 2 級
  • CDM 分類等級 C4A
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 提供有助于ISO26262系統設計的文檔
  • 提供有助于 IEC61508 系統設計的文檔
  • 系統完整性高達 ASIL-D
  • 系統完整性高達 SIL-3
  • 高達 ASIL-B 的硬件完整性
  • 硬件完整性高達 SIL-2
  • 所有輸出電源軌上的欠壓和過壓監視器以及電流限制
  • 用于兩個外部電源軌和輸入電源的欠壓和過壓監控器
  • 看門狗（觸發器或 Q&A）
  • 錯誤信號監視器（電平或 PWM）
  • 溫度警告和熱關斷
  • 內置電壓監控器自檢
• BUCK1 + BUCK2 高效降壓 DC/DC 轉換器
  • 輸出電壓：0.5V 至 3.3V（雙相輸出為 0.5V 至 1.2V）
  • 輸出電流：單相 5.5A，雙相 10A
  • 開關頻率：2.2MHz 或 4.4MHz
• BUCK3 + BUCK4 高效降壓 DC/DC 轉換器
  • 輸出電壓：0.5V 至 3.3V
  • 輸出電流：2.4A
  • 開關頻率：2.2MHz 或 4.4MHz
• 兩個低壓差 （LDO） 線性穩壓器，具有可配置的負載開關模式
  • 輸出電壓：0.6V 至 3.3V（LDO 模式）
  • 輸出電流：400mA
• 一個具有低噪聲性能和可配置負載開關模式的低壓差 （LDO） 線性穩壓器
  • 輸出電壓：LDO 模式下為 1.2V 至 3.3V
  • 輸出電流：300mA
• 6 個可配置的通用輸入輸出 （GPIO） 引腳、復位和安全狀態輸出
• 一個 12 位 ADC
• OTP 可配置電源序列
• 36 引腳、5mm × 6mm、QFN 封裝，0.5mm 間距

參數

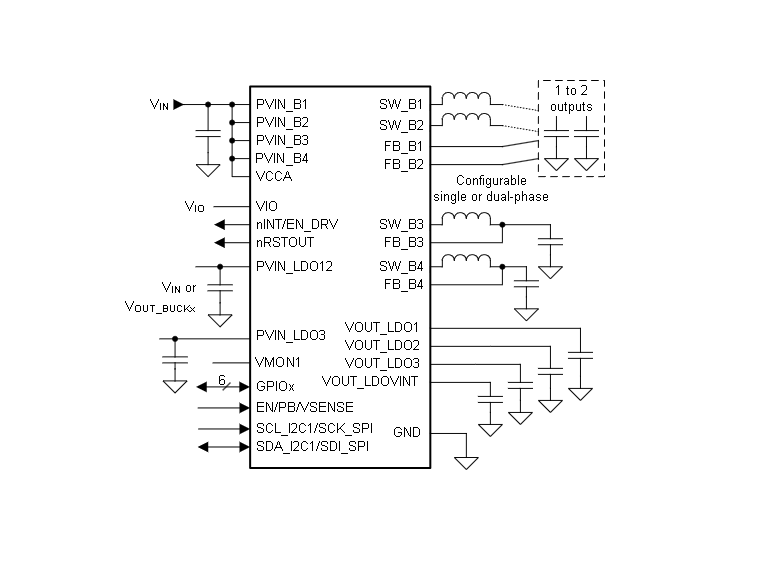

方框圖

一、產品概述

TPS65224-Q1是一款專為安全相關應用設計的電源管理IC（PMIC），集成了4個降壓（BUCK）轉換器和3個低壓差線性穩壓器（LDO）。該芯片適用于各種需要高安全性和可靠性的汽車應用，如信息娛樂系統、攝像頭監控系統等。

二、關鍵特性

• ? 四個降壓轉換器（BUCK1-4） ?：
  • 輸出電壓范圍：0.5V至3.3V
  • 輸出電流：BUCK1和BUCK2在單相位模式下可達5.5A，雙相位模式下可達10A；BUCK3和BUCK4可達2.4A
  • 開關頻率：2.2MHz或4.4MHz
• ? 三個低壓差線性穩壓器（LDO） ?：
  • 輸出電壓范圍：0.6V至3.3V
  • 輸出電流：兩個LDO可達400mA，一個低噪聲LDO可達300mA
• ?功能安全?：
  • 符合ISO26262和IEC61508系統設計要求
  • 系統完整性高達ASIL-D和SIL-3
  • 硬件完整性高達ASIL-B和SIL-2
• ?監控與保護?：
  • 欠壓和過壓監控
  • 電流限制
  • 看門狗定時器（觸發或問答模式）
  • 錯誤信號監控（電平或PWM）
  • 溫度警告和熱關斷
• ?其他功能?：
  • 六個可配置的通用輸入輸出（GPIO）引腳
  • 一個12位模數轉換器（ADC）
  • 一次性可編程（OTP）電源序列
  • 36引腳QFN封裝，尺寸為5mm x 6mm

三、應用領域

• 汽車信息娛樂系統和數字儀表盤
• 電子后視鏡和攝像頭后視鏡系統（CMS）
• 駕駛員監控系統（DMS）和乘客監控系統（OMS）
• 高級駕駛輔助系統（ADAS）前置攝像頭
• 工業控制和自動化
• 機器視覺攝像頭
• 自主移動機器人（AGV/AMR）

四、封裝與訂購信息

• ?封裝形式?：36引腳QFN封裝，尺寸為5mm x 6mm，引腳間距為0.5mm
• ?訂購信息?：請參考數據手冊中的訂購指南部分，獲取具體的產品型號和訂購代碼。

五、文檔與支持

• 數據手冊提供了詳細的產品規格、應用信息和設計指南。
• 用戶可通過TI的E2E?支持論壇獲取技術支持和解決方案。
• TI還提供了相關的應用報告和參考設計，以幫助用戶更好地理解和使用TPS65224-Q1。

六、注意事項

• 在使用TPS65224-Q1時，請確保遵守所有相關的安全規定和標準，以確保系統的可靠性和安全性。
• 在設計電源系統時，請充分考慮負載需求、輸入電壓范圍、輸出電壓精度和紋波要求等因素，以選擇合適的電源管理方案。
