LM5127-Q1 是一款功能齊全、輸入范圍寬的三通道 DC/DC 控制器，支持具有峰值電流模式控制的靈活拓?fù)洌ㄉ龎?降壓）。該器件設計為集成單芯片解決方案，適用于汽車信息娛樂系統、儀表盤、車身控制以及 ADAS 系統中的前級電源。
*附件：lm5127-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 適用于各種架構且可擴展
  • 三路輸出同步控制器
  • 靈活的拓?fù)浣Y(jié)構
    • CH1：升壓/降壓拓?fù)?/li>
    • CH2、CH3：兩個單相降壓/雙相交錯降壓拓?fù)?/li>
  • 每個通道的使能引腳和 PGOOD 指示器
  • 可選低 IQ電池監視器
• 適用于汽車應用的寬工作范圍
  • 3.8V 至 42V 輸入工作范圍
  • 當 BIAS ≥ 3.8 V 時，最小升壓輸入 0.8 V
  • 升壓輸出：可調至 42 V
  • 降壓輸出：固定 3.3 V、5 V 或可調 0.8 - 42 V
  • V 時旁路作 供應 >V 負荷 （提升）
  • V 時 LDO作 供應 ≈ V 負荷 （巴克）
• 最大限度地減少電池消耗
  • 關斷電流 ≤ 2.8 μA
  • 自動過渡到低 IQ休眠模式
  • 睡眠時電池耗盡
    • 我 Q ≤ 14μA（3.3V 降壓導通時）
    • 我 Q ≤ 22 μA（當 3.3 V 和 5 V 降壓時導通）
    • 我 Q ≤ 3.3V、5V 降壓導通和升壓旁路時為 32μA
  • 使用強大的 5V 驅動器實現高效率
  • 雙輸入 VCC 和 VDD 穩壓器
• 體積小且經濟高效的解決方案
  • 最大開關頻率 2.2 MHz
  • 內部引導二極管 （boost）
  • 恒定峰值電流限制
  • 支持 DCR 電感電流感應
  • QFN-48 帶可濕性側面
• 避免 AM 頻段干擾和串?dāng)_
  • 可選時鐘同步
  • 開關頻率范圍為 100 kHz 至 2.2 MHz
  • 可選開關模式（FPWM、二極管仿真和跳躍模式）
• EMI 抑制
  • 可選的可編程擴頻
• 可編程性和靈活性
  • 可編程喚醒和睡眠閾值
  • 動態開關頻率編程
  • 可調軟啟動時間
  • 使用 0.8 V ±1% 參考的可調輸出
  • 自適應死區時間控制
• 集成保護功能
  • 過流保護
    • 逐周期峰值電流限制
    • 可選打嗝模式保護（降壓）
    • 可選閉鎖模式保護（降壓）
  • 過壓保護
  • HB-SW 短路保護 （boost）
  • 熱關斷

參數

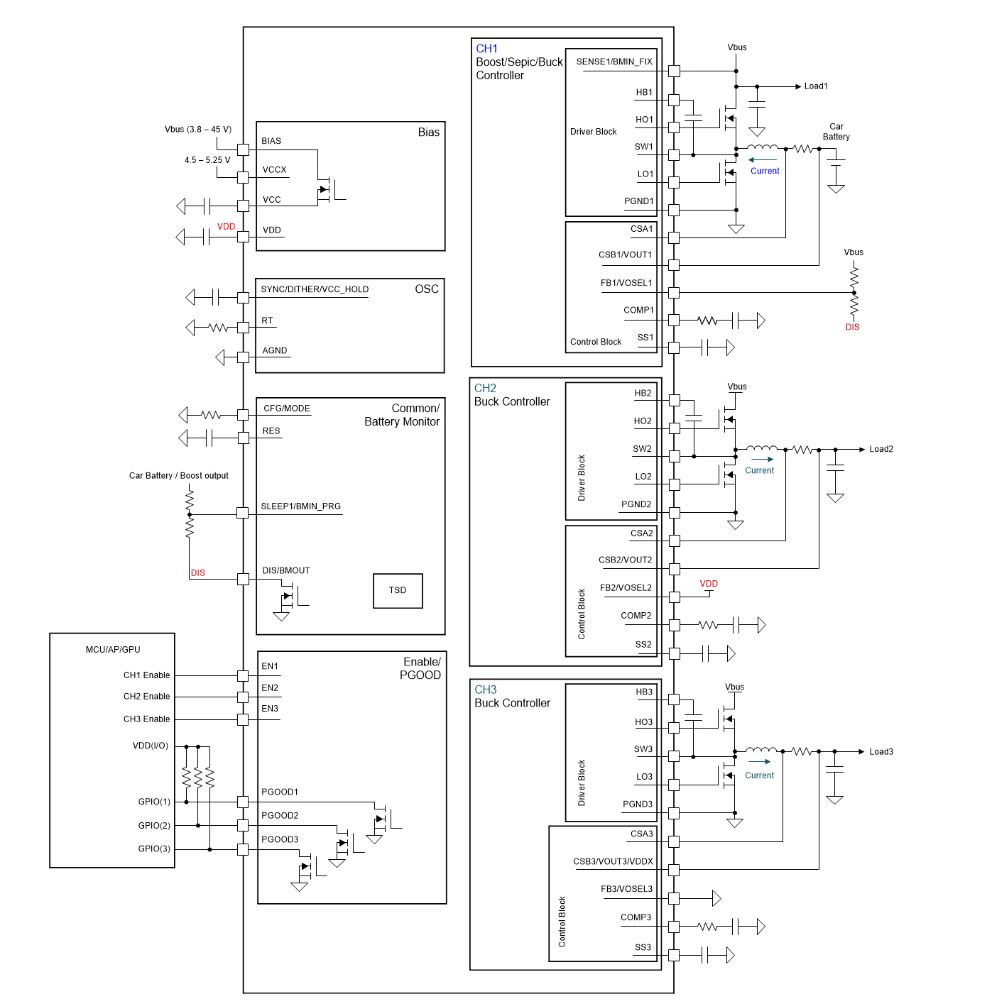

方框圖

1. 概述

LM5127-Q1是一款全功能、寬輸入范圍的三通道DC/DC控制器，專為汽車前級電源供應設計，支持靈活的拓?fù)浣Y(jié)構（升壓/降壓），適用于汽車信息娛樂系統、儀表板、車身電子以及ADAS系統。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級為-40°C至+125°C。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?多拓?fù)浣Y(jié)構?：
  • CH1：升壓/降壓/SEPIC拓?fù)?/li>
  • CH2和CH3：兩個單相降壓或雙相交錯降壓拓?fù)?/li>
• ?高效能?：
  • 寬輸入電壓范圍：3.8V至42V
  • 最大開關頻率：2.2MHz
  • 支持動態頻率編程
• ?低功耗?：
  • 關機電流≤2.8μA
  • 自動轉換至低IQ睡眠模式
• ?集成保護特性?：過流保護、過壓保護、熱關斷等
• ?可編程性?：
  • 軟啟動時間可調
  • 輸出電壓可調
  • 可選擇開關模式（FPWM、二極管仿真、跳頻模式）

3. 應用領域

• 汽車信息娛樂系統
• 汽車儀表板
• 汽車車身電子
• ADAS系統

4. 功能描述

• ?設備使能?：每個通道具有獨立使能引腳，支持快速重啟功能。
• ?雙輸入VCC和VDD調節器?：支持從BIAS或VCCX引腳供電，降低電池消耗。
• ?靈活的配置?：通過CFG/MODE引腳選擇設備配置和輕載開關模式。
• ?輸出電壓調節?：固定輸出（3.3V、5V）或可調輸出（0.8V至42V）。
• ?保護特性?：包括過壓保護、欠壓保護、熱關斷、短路保護等。
• ?電源良好（PGOOD）指示?：每個通道具有獨立的PGOOD指示器。

5. 封裝與機械信息

• ?封裝類型?：QFN-48，濕側翼
• ?尺寸?：7.00mm x 7.00mm
• ?熱信息?：提供了詳細的熱阻和結溫信息。

6. 電氣特性

• ?絕對最大額定值?：包括輸入電壓、輸出電壓、結溫等。
• ?推薦工作條件?：列出了正常工作時的電壓、溫度范圍。
• ?電氣特性參數?：詳細列出了各通道的供電電流、使能閾值、軟啟動電流、輸出電壓精度等參數。

7. 典型應用電路

數據表中提供了LM5127-Q1的典型應用電路圖，包括預升壓+兩個單相降壓、預升壓+雙相交錯降壓等多種配置示例。

8. 布局指南

• ?布局建議?：詳細說明了如何布置電容、電感、MOSFET等元件以優化性能。
• ?電容和電感選擇?：提供了電容和電感的選擇指南，以確保穩定性和效率。

9. 文檔與支持

• ?數據表?：提供了詳細的技術規格和應用信息。
• ?應用筆記?：包含設計指南和應用示例，幫助用戶快速上手。
• ?技術支持?：TI提供技術支持和社區幫助，用戶可通過TI的E2E?支持論壇獲取幫助。

10. 注意事項

• 在處理LM5127-Q1時，應注意靜電放電（ESD）防護。
• 在設計電路時，應嚴格遵循布局指南和電容、電感的選擇原則，以確保最佳性能。
• 用戶應根據具體應用需求選擇合適的配置和保護設置，并進行充分的測試和驗證。
