TPS652170 是一款單芯片電源管理 IC （PMIC），專為在便攜式和 5V 線路供電應用中為 AM335x ARM Cortex-A8 處理器供電而設計。PMIC 器件為單節鋰離子和鋰聚合物電池提供線性電池充電器、雙輸入電源路徑、三個降壓轉換器、四個低壓差 （LDO） 穩壓器和一個高效升壓轉換器，可為兩串最多 10 個 LED 供電。該系統可由 USB 端口、5 V 交流適配器或鋰離子電池的任意組合供電。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于工業應用。三個高效 2.25 MHz 降壓轉換器可以為系統提供內核電壓、內存和 I/O 電壓。TPS652170 器件采用 48 引腳無鉛封裝（6mm × 6mm VQFN），間距為 0.4mm。
*附件：tps652170.pdf

特性

• 充電器和電源路徑
  • 電源路徑上的 2A 輸出電流
  • 線性充電器;700mA 最大充電電流
  • 20V 容限 USB 和 AC 輸入
  • 熱調節、安全定時器
  • 溫度感應輸入
• 降壓轉換器（DCDC1、DCDC2、DCDC3）
  • 具有集成開關 FET 的 3 個降壓轉換器
  • 2.25MHz 固定頻率作
  • 輕負載電流下的省電模式
  • PWM 模式下的輸出電壓精度 ±2%
  • 100% 占空比，實現最低壓差
  • 每個轉換器的典型靜態電流為 15μA
  • 禁用時被動放電至地面
• LDO 穩壓器（LDO1、LDO2）
  • 兩個可調 LDO
  • LDO2 可配置為跟蹤 DCDC3
  • 典型 15μA 靜態電流
• 負載開關（LDO3、LDO4）
  • 兩個獨立的負載開關，可配置為 LDO
• WLED 驅動器
  • 內部生成的 PWM 用于調光控制
  • 38V LED 開路保護
  • 支持兩串最多 10 個 LED，每串 25 mA
  • 內部低側電流吸收器
• 保護
  • 欠壓鎖定和電池故障比較器
  • 始終在線的按鈕監視器
  • 硬件復位引腳
  • 密碼保護 I^2^C 寄存器
• 接口
  • 我^2^C 接口（地址 0x24）
  • 受密碼保護的 I^2^C 寄存器

參數

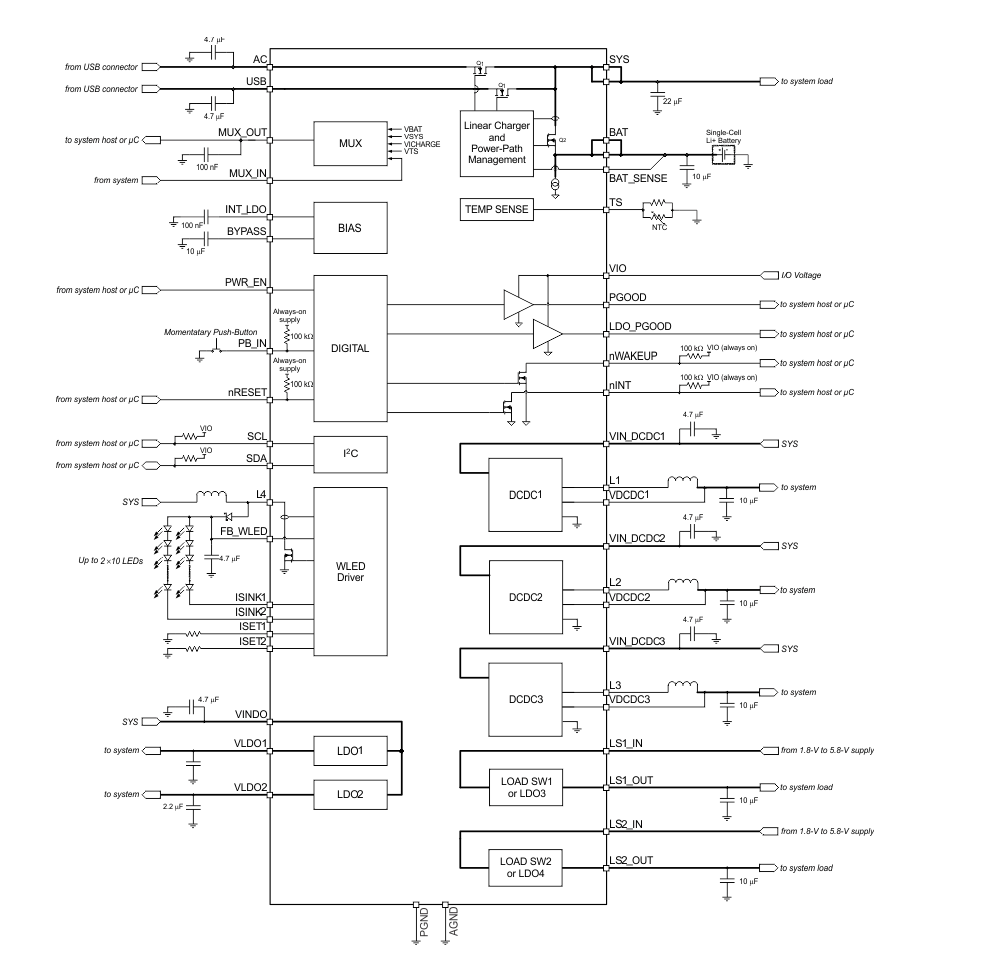

方框圖

1. 概述

TPS652170是一款專為電池供電系統設計的可編程電源管理IC（PMIC），適用于Sitara?AM335x處理器及其他便攜式和工業應用。該芯片集成了線性充電器、三個降壓轉換器（DCDC）、兩個低壓差線性穩壓器（LDO）、兩個負載開關（可配置為LDO）、白光LED驅動器和電源路徑管理等功能。

2. 主要特性

• ?充電器與電源路徑?：
  • 2A輸出電流的電源路徑
  • 線性充電器，最大充電電流700mA
  • 20V耐壓的USB和AC輸入
  • 熱調節與安全計時器
  • 溫度感應輸入
• ? 降壓轉換器（DCDC1, DCDC2, DCDC3） ?：
  • 三個降壓轉換器，集成開關FET
  • 固定頻率2.25MHz操作
  • 輕載時的省電模式
  • 輸出電壓精度±2%
  • 100%占空比實現最低壓降
• ? LDO穩壓器（LDO1, LDO2） ?：
  • 兩個可調LDO
  • LDO2可配置為跟蹤DCDC3
  • 典型靜態電流15μA
• ? 負載開關（LDO3, LDO4） ?：
  • 兩個獨立的負載開關，可配置為LDO
• ?WLED驅動器?：
  • 內部生成的PWM用于調光控制
  • 支持兩串最多各10顆LED，每顆LED電流25mA
• ?保護功能?：
  • 欠壓鎖定和電池故障比較器
  • 始終開啟的按鈕監控
  • 硬件復位引腳
  • 密碼保護的I2C寄存器
• ?接口?：
  • I2C接口（地址0x24）
  • 密碼保護的I2C寄存器

3. 應用

• Sitara?AM335x處理器電源
• 便攜式導航系統
• 平板電腦
• 5V工業設備

4. 功能描述

• ?上電與斷電序列?：可通過I2C接口自定義上電和斷電序列，包括延遲時間和觸發事件。
• ?電源良好信號?：提供兩個電源良好信號（PGOOD和LDO_PGOOD），用于監控電源軌的狀態。
• ?按鈕監控?：PB_IN引腳連接至按鈕，用于喚醒設備和循環電源。
• ?nWAKEUP引腳?：用于向系統主機指示喚醒事件。
• ?復位引腳?：nRESET引腳拉低時，所有電源軌關閉，寄存器恢復默認設置。
• ?中斷引腳?：nINT引腳用于向主機處理器信號任何事件或故障條件。
• ?模擬多路復用器?：提供對關鍵系統電壓（如電池電壓、系統電壓等）的訪問。

5. 封裝與訂購信息

• 封裝類型：48引腳VQFN，6mm×6mm，0.4mm節距
• 環境溫度范圍：-40°C至+105°C
• 訂購信息：TPS652170RSLR（活性狀態）

6. 文檔與支持

• 提供相關應用報告和用戶指南，如《Powering the AM335x with the TPS65217x User's Guide》。
• TI E2E?在線社區提供技術支持和討論。

7. 注意事項

• 在使用TPS652170時，應遵循布局指南以確保最佳性能。
• 該芯片對靜電放電（ESD）敏感，需要采取適當的預防措施。

TPS652170是一款功能豐富的電源管理IC，適用于多種便攜式和工業應用，提供高效、可靠的電源解決方案。
