概述
ADF41510 是一種超低噪聲頻率合成器，可以 用于實現高達 10 GHz 的本振 （LO） 無線接收器的上變頻和下變頻部分 和發射器。

ADF41510 采用高性能硅鍺設計 （SiGe）、雙極互補金屬氧化物半導體 （BiCMOS） 工藝，實現歸一化相位本底噪聲 ?235 dBc/Hz。PFD 的工作頻率高達 250 MHz（整數 N 模式）/125 MHz（小數 N 分頻模式）用于改善相位噪聲和 刺激性能。可變模量 Σ-Δ 調制器允許 使用 49 位 Divide 值時具有極精細的分辨率。這 ADF41510 可以用作整數 N 分頻 PLL，也可以用作 小數 N 分頻 PLL，具有亞赫茲頻率的固定模數 Resolution 或 Variable Modulus （亞赫茲精確頻率分辨率）。

當 synthesizer 與 一個外部環路濾波器和壓控振蕩器 （VCO）。這 10 GHz 帶寬，無需倍頻器或 divider 級，簡化系統架構并降低成本。 ADF41510 采用緊湊的 24 引腳 4 mm × 4 mm 封裝 LFCSP 的。
數據表：*附件：ADF41510 10GHz、整數N小數N分頻PLL頻率合成器技術手冊.pdf

應用

• 測試設備和儀器
• 無線基礎設施
• 微波點對點和多點無線電
• 甚小孔徑終端 （VSAT） 無線電
• 航空航天和國防

特性

• 1 GHz 至 10 GHz 帶寬
• 超低噪聲鎖相環 （PLL）
  • 整數 N = ?235 dBc/Hz，小數 N = ?231 dBc/Hz
• 最高鑒頻鑒相器 （PFD） 頻率高
  • 整數 N = 250 MHz，小數 N = 125 MHz/li>
• 25 位固定/49 位可變小數模數模式
• 單端參考輸入
• 3.3 V 電源，3.3 V 電荷泵
• 集成 1.8 V 邏輯功能
• 相位再同步
• 可編程電荷泵電流：16× 范圍
• 數字鎖檢測 （DLD）
• 帶寄存器回讀選項的 3 線串行接口
• 硬件和軟件省電模式
• 工作范圍：?40°C 至 +105°C

框圖

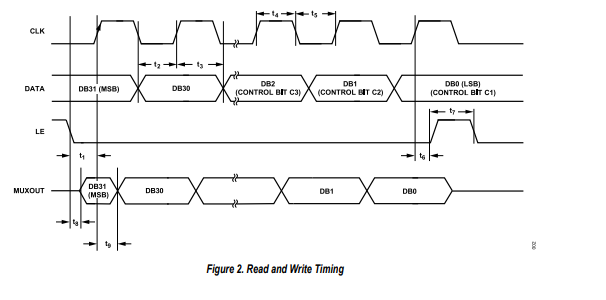

時序圖

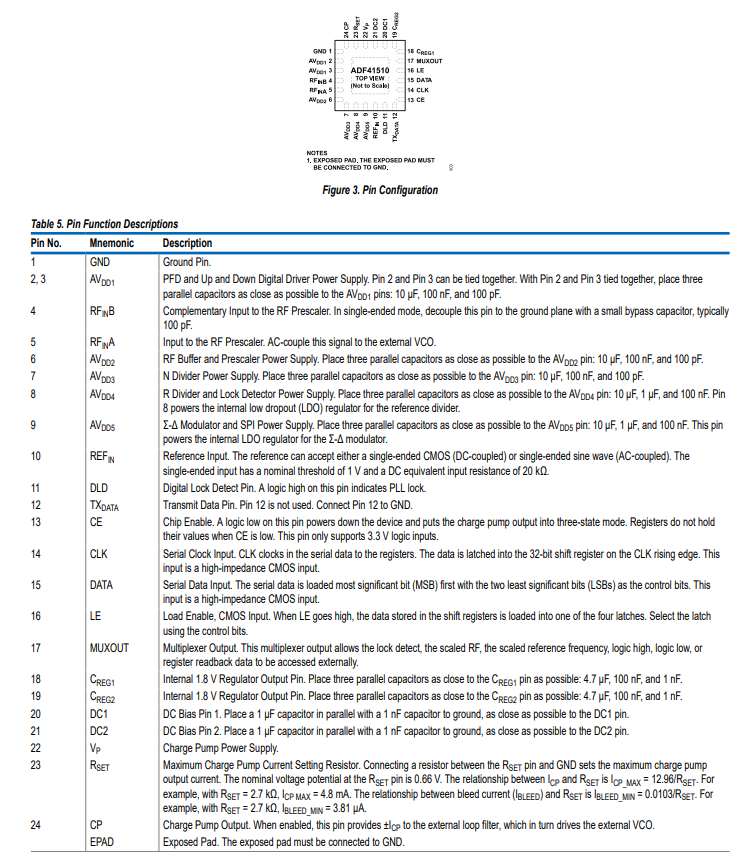

引腳配置描述

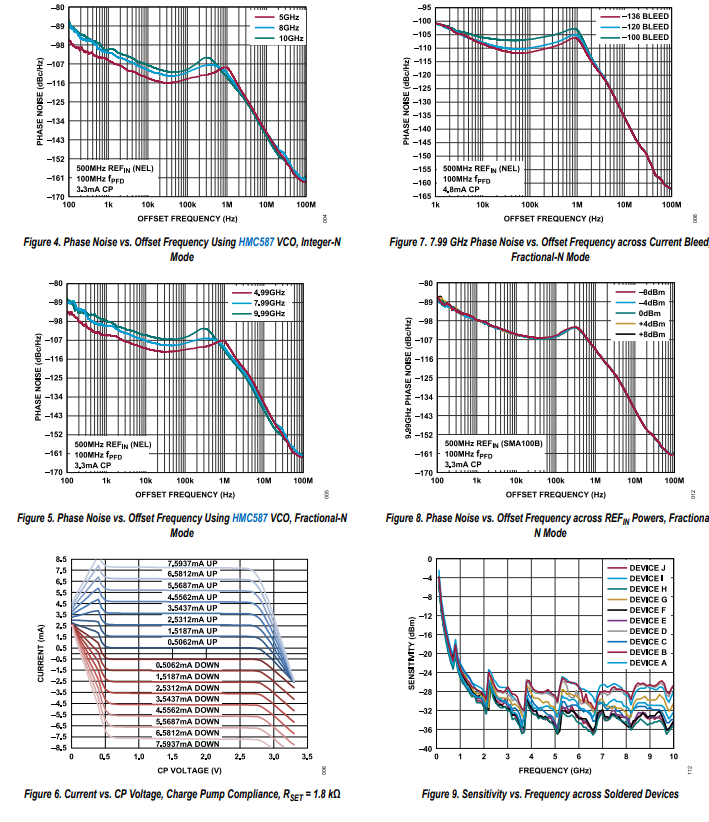

典型性能特征

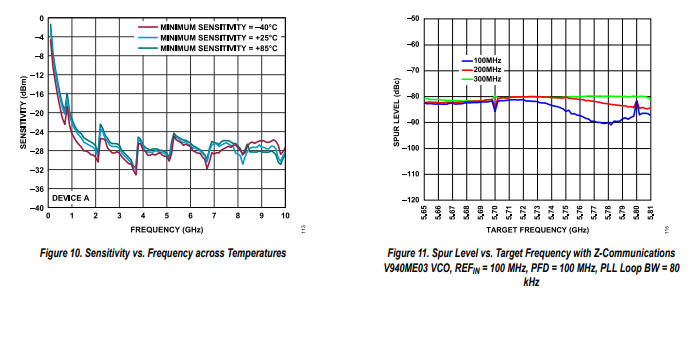

典型性能特征
