概述
ADF4212L是一款雙通道頻率合成器，可以用來在無線接收機和發射機的上變頻和下變頻部分實現本振(LO)。該器件可以為射頻(RF)和中頻(IF)部分提供LO。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵、可編程參考分頻器、可編程A和B計數器以及雙模預分頻器(P/P+1)組成。A（6位）、B（12位）計數器與雙模預分頻器(P/P+1)配合，可實現N分頻器(N = BP + A)。此外，14位參考分頻器（R分頻器）允許PFD輸入端的REFIN頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)

所有片內寄存器均通過1.8 V邏輯兼容的簡單三線式接口進行控制。該器件采用2.7 V至3.3 V電源供電，不用時可以關斷。
數據表：*附件：ADF4212L雙通道、低功耗PLL頻率合成器技術手冊.pdf

應用

• 無線手機（GSM、PCS、DCS、DSC1800、CDMA、WCDMA）
• 無線電通訊基站（GSM、PCS、DCS、CDMA、WCDMA）
• 無線局域網(LAN)
• 有線電視調諧器(CATV)
• 通信測試設備

特性

• 總I DD ： 7.5 mA
• RF/IF帶寬：2.4 GHz/1.0 GHz
• 2.7 V至3.3 V電源供電
• 獨立的電荷泵電源VP可提供擴展的調諧電壓
• 可編程雙模預分頻器RF和IF：8/9、16/17、32/33、64/65
• 可編程電荷泵電流
• 三線式串行接口
• 模擬和數字鎖定檢測
• 快速鎖定模式
• 關斷模式
• 20引腳TSSOP和20引腳LFCSP封裝

框圖

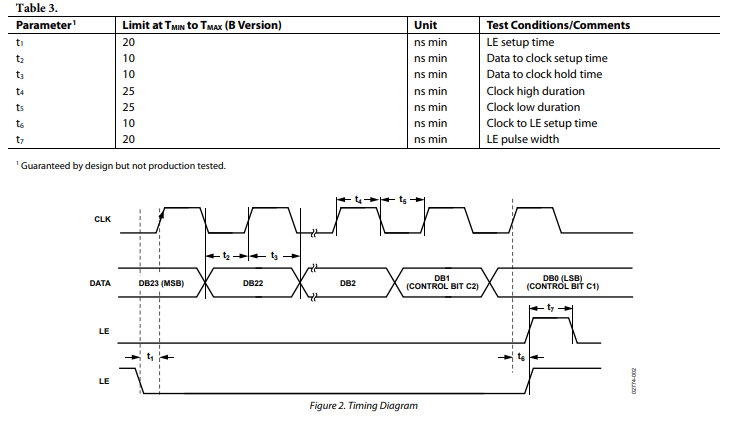

時序特征

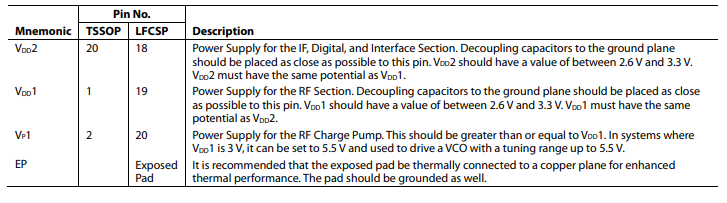

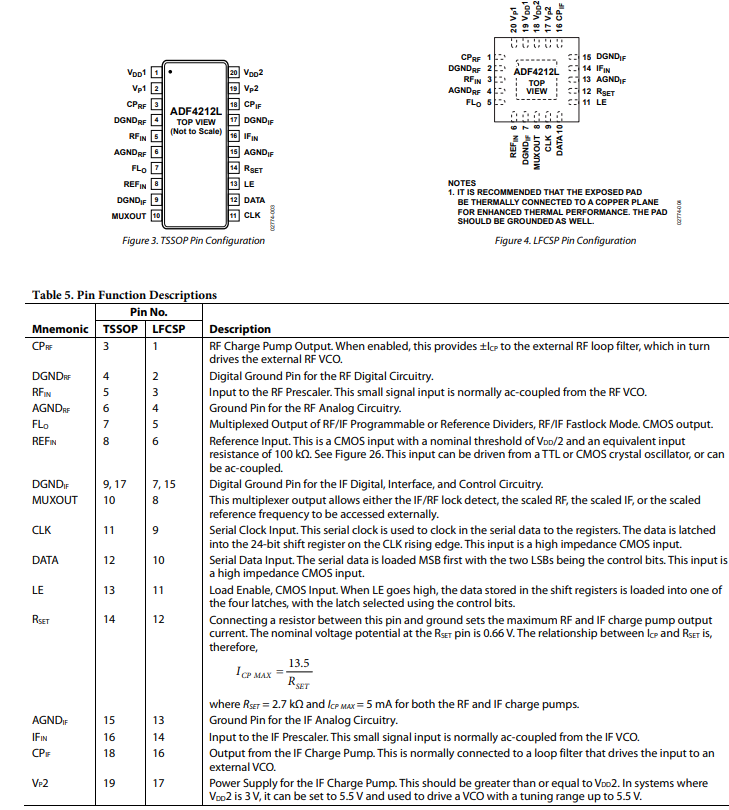

引腳配置描述

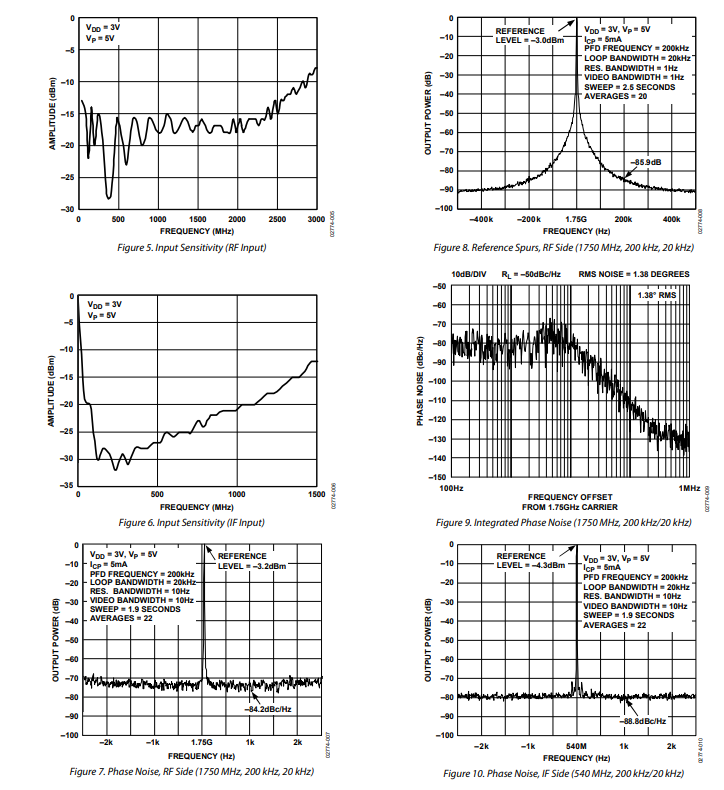

典型性能特征

電路說明

參考輸入部分

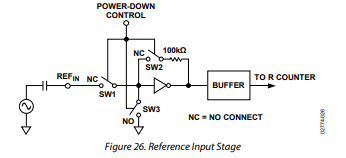

參考輸入級如圖26所示。SW1和SW2通常處于閉合狀態，SW3通常處于斷開狀態。當進入掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電時參考引腳（REFIN）不會有負載。

射頻/中頻輸入級

射頻/中頻輸入級如圖27所示。其后接一個兩級限幅放大器，以生成預分頻器所需的電流模式邏輯（CML）時鐘電平。

預分頻器（P/P + 1）

雙模數預分頻器（P/P + 1）與A計數器和B計數器配合，能夠實現較大的分頻比N，計算公式為N = PB + A 。雙模數預分頻器以CML電平工作，它從射頻輸入級獲取時鐘信號，并將其分頻到適合A和B兩個CMOS計數器處理的頻率。射頻和中頻部分的預分頻器在軟件中可設置為8/9、16/17、32/33或64/65（見表9和表10）。它基于同步4/5核心。

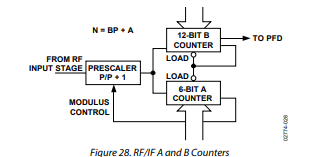

射頻/中頻A計數器和B計數器

A計數器和B計數器（采用CMOS工藝）與雙模數預分頻器配合，可在鎖相環（PLL）反饋回路中實現較寬范圍的分頻比。當預分頻器的輸出頻率為188 MHz或更低時，這些計數器可正常工作。因此，對于2.5 GHz的射頻輸入頻率，預分頻器值16/17有效，但8/9無效。

脈沖吞咽功能
A計數器和B計數器與雙模數預分頻器配合，能夠生成間隔為參考頻率除以R的輸出頻率。壓控振蕩器（VCO）頻率的計算公式為：

其中：

• (f_{VCO})是外部壓控振蕩器（VCO）的輸出頻率。
• (P)是雙模數預分頻器的模數（8/9、16/17等）。
• (B)是12位二進制計數器的預設分頻比（3到4095）。
• (A)是6位吞咽計數器的預設分頻比（0到63）。
• (f_{REFIN})是外部參考振蕩器頻率。
• (R)是15位可編程參考計數器的預設分頻比（1到32,767）。

射頻/中頻R計數器

15位射頻/中頻R計數器可對輸入?yún)⒖碱l率進行分頻，以產生送往鑒頻鑒相器（PFD）的輸入時鐘。分頻比范圍從1到16,383 。
