概述

Apollo 混合信號前端 （MxFE）^?^ 是一款高度集成的器件，具有 16 位、28 GSPS 最大采樣率的射頻數模轉換器 （DAC） 內核和 12 位、20 GSPS 最大采樣率的射頻模數轉換器 （ADC） 內核。AD9084 支持 4 個發射通道和 4 個接收通道。AD9084 非常適合需要寬帶 ADC 和 DAC 處理具有寬瞬時帶寬信號的應用。該器件具有 48 通道、32.5 Gbps JESD204C 或 20 Gbps JESD204B數據收發器端口、片上時鐘乘法器以及針對寬帶或多頻段、直接到 RF 應用的數字信號處理 （DSP） 功能。AD9084 還具有旁路模式，允許 ADC 和/或 DAC 內核的全帶寬能力旁路 DSP 數據路徑。該器件還具有低延遲環回和跳頻模式，適用于相控陣雷達系統和電子戰應用。

AD9084 采用 24 mm x 26 mm、899 引腳 BGA 封裝，工作在 –40°C 至 +110°C 結溫范圍內。
數據表：*附件：AD9084 Apollo MxFE四通道、16位、28 GSPS RF DAC和四通道、12位、20 GSPS RF ADC技術手冊.pdf

應用

• 雷達和通信
• L/S/C/X/Ku 波段雷達和電子戰
• 相位陣列系統
• 寬帶通信系統
• 電子測試和測量系統
• 衛星通信
• 微波點對點、X 波段和 5G 毫米波

特性

• 靈活的可重新配置的通用平臺設計
  • 4 個 DAC 和 4 個 ADC （4D4A）
  • 可用 RF 模擬帶寬高達 18 GHz
  • 最大 DAC/ADC 采樣速率高達 28 GSPS/20 GSPS
• DAC 到 ADC 采樣速率比為 1 和 2
  • 時鐘
  • 片上 PLL（7 GHz 至 14 GHz）
• 高達 20 GHz 的外部 RFCLK 輸入
• 通過 subclass1 進行多芯片同步
• 單端 （SE） 或差分 （DIFF） ADC 輸入
  • 兩個獨立的版本，均為 50 Ω 輸入阻抗
  • 具有片上寬帶寬巴倫的單端版本
• 20 GSPS 時的差分 ADC 交流性能
  • 滿量程輸入電壓：500 mV p-p/?2 dBm
  • 噪聲密度：?2 GHz 時 ?20 dBFS 時為 ?150 dBFS/Hz
  • HD2/HD3：2 GHz 時 -7 dBFS 時為 -65 dBFS/-70 dBFS
  • IMD3：2 GHz 時 – 13 dBFS/ton 時為 ?75 dBFS
• DAC 交流性能（28 GSPS）
  • 滿量程輸出功率：2GHz 時為 ?2.1 dBm
  • IMD3：2 GHz 至 10 GHz 時 – 13 dBFS/ton 時為 ?75 dBc
  • NSD（禁用隨機排序）：2 GHz 時 0 dBFS 時為 ?164 dBFS/Hz
• 多功能數字功能
  • 支持實數或復數數字數據（8 位、12 位、16 位）
  • 可配置的 DDC 和 DUC
  • 8 個精細復雜 DUC 和 4 個粗復雜 DUC
  • 8 個精細復數 DDC 和 4 個粗調復數 DDC
  • 旁路精細和粗略 DUC/DDC 的選項
  • DUC/DDC 混疊抑制
  • 85 dB，用于插值濾波器
  • 100 dB，用于抽取濾波器
  • 小數采樣率轉換器 （FSRC）
• 用于發射/接收的可編程 FIR 濾波器
• 支持多環回（ADC 到 DAC）
  • ~45 ns，無 DSP 路徑
• 通過 SPI/HSCI/GPIO 進行動態配置
• 頻譜嗅探器/監視器
• 接口
  • SPI 系列
  • 高速控制接口 （HSCI）
  • JESD204B/JESD204C：20 Gbps/32.5 Gbps
• Rx 24 通道，Tx 24 通道
• 獲得 AGC 支持
  • 快速檢測，低延遲，實現快速 AGC 控制
  • 用于慢速 AGC 控制的信號監視器
• 輔助功能
  • 功率放大器下游保護電路
  • 片上溫度監控單元
  • TDD 節能選項
• 總功耗范圍取決于設備配置：20 W 至 30 W
• 24 mm × 26 mm，899 引腳 BGA，間距為 0.8 mm
• 工作結溫 （ TJ ）：?40°C 至 +110°C

框圖

總體說明

阿波羅混合信號前端（MxFe?）是一款高度集成的器件，具備16位、最高28 GSPS采樣率的射頻數模轉換器（DAC）內核，以及12位、20 GSPS最高采樣率的射頻模數轉換器（ADC）內核 。AD9084支持四個發射通道和四個接收通道。AD9084專為需要寬帶寬ADC和DAC來處理瞬時帶寬為5 GHz（JESD204C）或20 GHz（JESD204B）信號的寬帶直接射頻應用而設計。3.25 Gbps芯片間數據速率、片上時鐘和數字下變頻器（DDC）等特性針對相控陣雷達系統和電子戰目標的跳頻模式進行了優化。

AD9084采用24 mm x 26 mm、899引腳球柵陣列（BGA）封裝，工作溫度范圍為-40°C至+110°C。

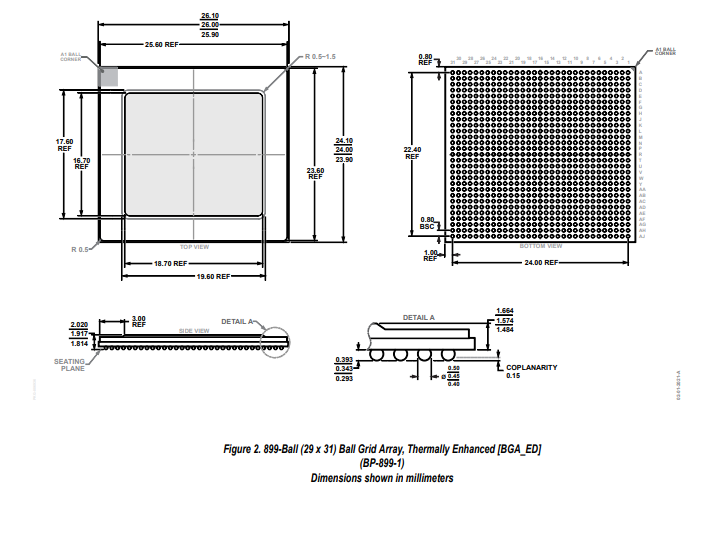

輪廓尺寸
