LPV542 雙路、5.5V、8kHz、超低靜態電流 （480nA）、1.6V 最小電源電壓、RRIO運算放大器技術手冊
LPV542 是一款超低功耗雙路運算放大器，帶寬 8kHz，靜態電流 490nA，是電池供電應用的理想選擇，如醫療和健身可穿戴設備、樓宇自動化和遙感節點。
數據手冊：*附件：LPV542 雙路、5.5V、8kHz、超低靜態電流 （480nA）、1.6V 最小電源電壓、RRIO運算放大器技術手冊.pdf
每個放大器的 CMOS 輸入級偏置電流僅為皮安級，可以減少光電二極管和充電感測應用等兆歐級反饋電阻拓?fù)渲幸氲某Ｒ娬`差。 此外，輸入共模范圍擴展到電源軌，輸出擺幅擴展到電源軌的 ±3mV 范圍內，從而保持了最寬的動態范圍。 同樣，LPV542 設有 EMI 保護，可降低來自手機、WiFi、無線電發射器和標簽閱讀器的無用射頻信號對系統造成的影響。
LPV542 可在 1.6V 的低電源電壓下運行，確保在電池低電量的情況下保持出色性能。 該器件采用 8 焊盤 3mm x 3mm x 0.45mm 薄型無鉛 X1SON 封裝和標準 8 引腳 VSSOP 封裝。
特性
- 寬電源電壓范圍：1.6V 至 5.5V
- 低電源電流：490nA（典型值/通道）
- 低偏移電壓：3mV（最大值/室溫）
- 低 TcVos：1μV/°C（典型值）
- 增益帶寬：8kHz（典型值）
- 軌到軌輸入和輸出
- 單位增益穩定
- 低輸入偏置電流：1pA（最大值/室溫）
- 強化的電磁干擾 (EMI) 保護
- 溫度范圍：-40℃ 至 125℃
- 3mm x 3mm x 0.45mm 薄型 X1SON 封裝

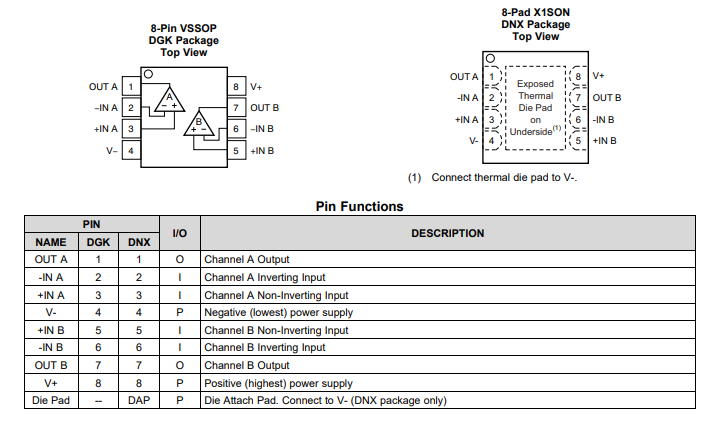

引腳功能和配置

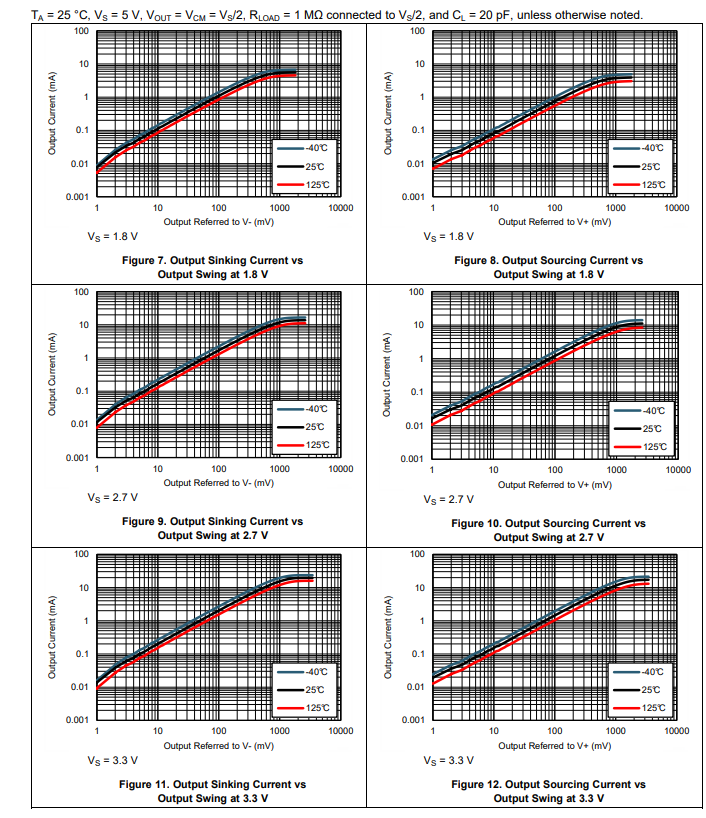

典型特性

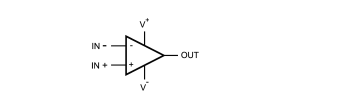

功能方框圖
應用
