LPV521 是一款單通道毫微功耗 552nW 放大器，專為超長使用壽命電池應用而設計。1.6V 至 5.5V 工作電壓范圍和 351nA 典型電源電流使得該器件非常適合 RFID 閱讀器和遠程傳感器毫微功耗應用。該器件具有超出電源軌 0.1V 的輸入共模電壓、指定 TCVOS 和電壓擺幅接近電源軌輸出性能。LPV521 具有經過精心設計的 CMOS 輸入級，具有 40fA IBIAS 電流（典型值），優于競爭產品。較低的輸入電流能夠顯著降低在兆歐級電阻、高阻抗光電二極管和充電檢測應用中引入的 IBIAS 和 IOS 誤差。LPV521 是 PowerWise 系列產品的一員，具有出色的功耗/性能比。

數據手冊：*附件：LPV521 單通道、5.5V、6.2kHz、350nA 靜態電流、1.6V 電源電壓（最小值）、RRIO運算放大器技術手冊.pdf

寬輸入共模電壓范圍、指定的 1mV VOS 和 3.5μV/°C TCVOS 支持在高側和低側電流檢測中實現精確、穩定的測量。

該器件集成了 EMI 保護，可降低對來自手機或其他 RFID 閱讀器的意外 RF 信號的敏感度。

LPV521 采用 5 引腳 SC70 和 8 引腳 PDIP 封裝。

特性
? VS = 5V 時的典型值（除非另有說明）：
– 電源電流 (VCM = 0.3V)：400nA（最大值）
– 工作電壓范圍：1.6V 至 5.5V
– 低 TCVOS：3.5μV/°C（最大值）
– VOS：1mV（最大值）
– 輸入偏置電流：40fA
– PSRR：109dB
– CMRR：102dB
– 開環增益：132dB
– 增益帶寬積：6.2kHz
– 壓擺率： 2.4V/ms
– 輸入電壓噪聲 (f = 100Hz)：255nV/√Hz
– 溫度范圍：-40°C 至 +125°C

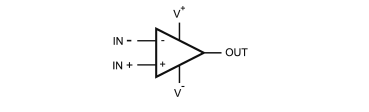

引腳功能和配置

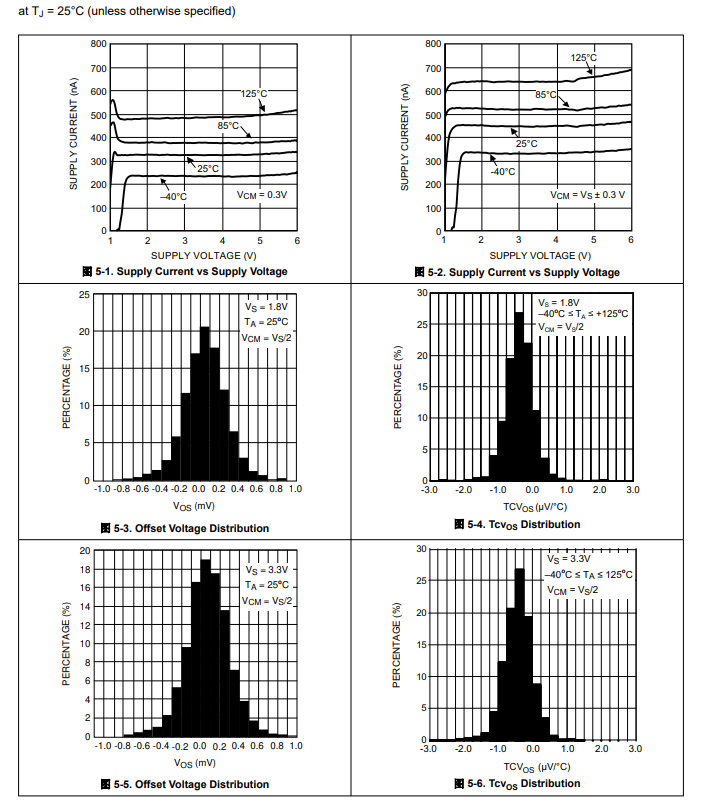

典型特性

功能方框圖

應用
? 無線環境傳感器
? 電網資產監控
? 電表
? 煙霧和熱量探測器
? 氣體檢測儀
? 便攜式電子產品
? 恒溫器
? 現場變送器和傳感器
