如何區分單模和多模光模塊
1.查看標識與標簽
光模塊上的標識：單模雙纖光模塊通常以“SM'表示，單模單纖光模塊通常以“BIDI”表示，而多模光模塊則以“MM”表示。

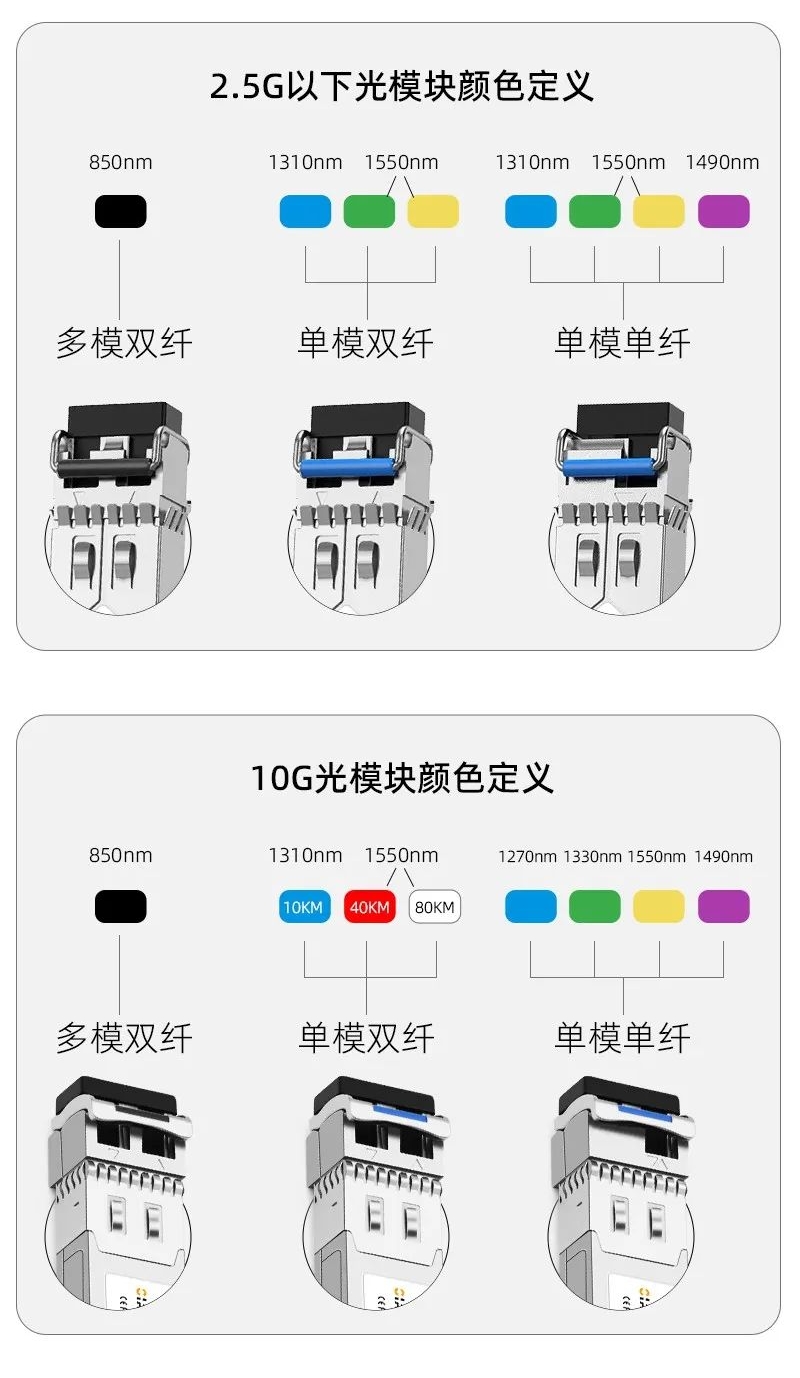

2.此外，SFP光模塊還可通過拉環顏色區分：
3.無法查看標簽時（如焊接在設備內部使用的1X9光模塊），可通過使用的光纖類型與顏色
常規光纖顏色定義：
單模光纖：顏色為黃色，纖徑較小9/125μm，適用于長距離傳輸。
多模光纖：顏色通常為橘紅色和水藍色，纖徑較大，常見的有50/125μm和62.5/125μm兩種，適用于短距離傳輸。
想要了解光模塊其他知識的伙伴可以在下方留言哦，我會在評論區給大家做出解答！
