TPS65024x 器件是集成電源管理 IC，適用于由一個鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65024x 提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、I/O 和內存軌。所有三個降壓轉換器在輕負載時都進入低功耗模式，以便在盡可能寬的負載電流范圍內實現最高效率。通過將 MODE 引腳拉高，可以強制轉換器進入固定頻率 PWM 模式。
*附件：tps650243.pdf

特性

用于系統電壓的 1.6A、1.0A 或 0.8A、效率為 97% 的降壓轉換器（VDCDC1）
- 3.3 V 或 2.80 V 或可調
1.6A、1.0A 或 0.8A、效率高達 95% 的存儲器降壓轉換器（VDCDC2）
- 1.8 V 或 2.5 V 或可調
用于處理器內核的 0.8A、效率為 90% 的降壓轉換器（VDCDC3）
VDCDC3 的兩個可選電壓
- TPS650240：
  - DEFDCDC3 = 低： V O = 1.0 伏
  - DEFDCDC3 = 高： V O = 1.3 伏
- TPS650241：
  - DEFDCDC3 = 低： V O = 0.9 伏
  - DEFDCDC3 = 高： V O = 1.375 伏
- TPS650242：
  - DEFDCDC3 = 低： V O = 1.0 伏
  - DEFDCDC3 = 高： V O = 1.5 伏
- TPS650243：
  - DEFDCDC3 = 低： V O = 1.0 伏
  - DEFDCDC3 = 高： V O = 1.2 伏
- TPS650244：
  - DEFDCDC3 = 低： V O = 1.55 伏
  - DEFDCDC3 = 高： V O = 1.6 伏
- TPS650245：
  - DEFDCDC3 = 低： V O = 0.9 伏
  - DEFDCDC3 = 高： V O = 1.1 伏
用于 Vdd_alive 的 30mA LDO
2 × 200mA 通用 LDO（LDO1 和 LDO2）
處理器內核的動態電壓管理
LDO1 和 LDO2 電壓可從外部調節
用于電感轉換器的獨立使能引腳
2.25MHz 開關頻率
85μA 靜態電流
熱關斷保護

參數

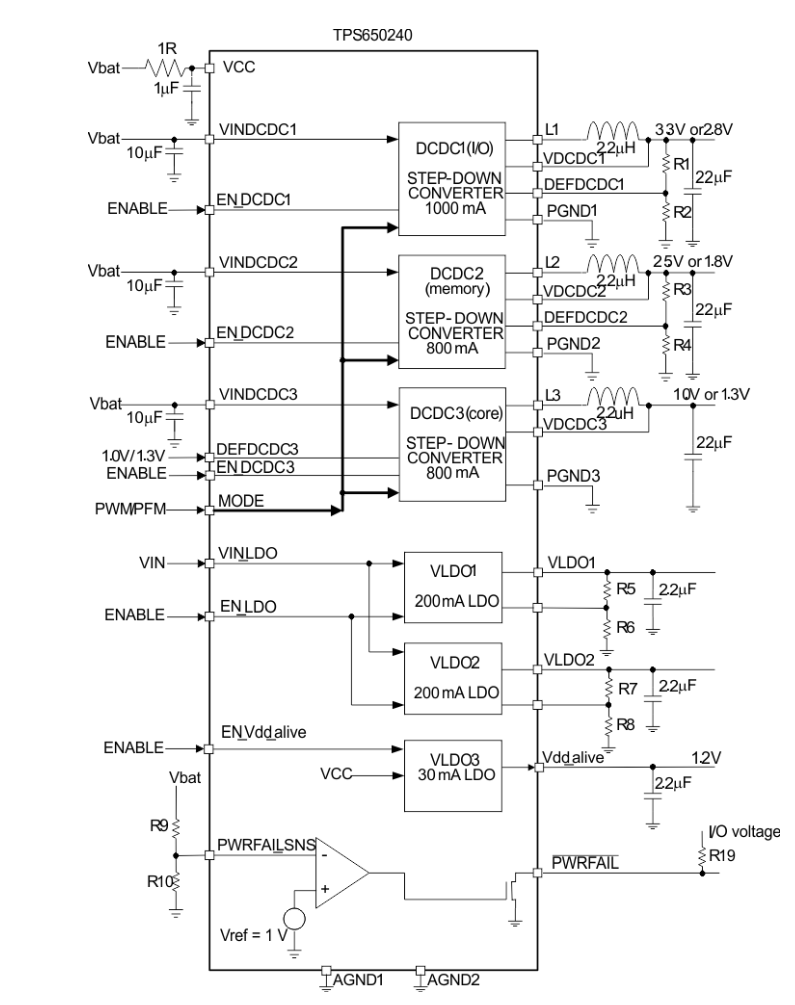

方框圖

一、概述

TPS650243是一款集成電源管理IC，專為鋰離子電池或鋰聚合物電池供電的系統設計。它集成了三個高效的降壓轉換器（Step-Down Converter）、兩個200mA的通用低壓差線性穩壓器（LDO）和一個30mA的始終開啟的LDO。該器件適用于需要多個電源軌的處理器基系統，如DSP、μP解決方案以及ARM基處理器等。

二、主要特性

?三個降壓轉換器?：
- VDCDC1：最大輸出電流1.6A，效率高達97%
- VDCDC2：最大輸出電流1.0A或0.8A，效率高達95%
- VDCDC3：最大輸出電流0.8A，效率高達90%
?兩個200mA通用LDO?（LDO1和LDO2）
?一個30mA始終開啟的LDO?（Vdd_alive）
?動態電壓管理?：通過DEFDCDC3引腳實現VDCDC3的電壓縮放
?獨立使能引腳?：為每個降壓轉換器提供單獨的使能引腳
?熱關斷保護?：防止器件過熱損壞
