OPA1S2384 和 OPA1S2385 (OPA1S238x) 將高帶寬，場效應晶體管 (FET) 輸入運算放大器與一個快速 SPST COMS 開關組合在一起，設計用于需要跟蹤和捕捉快速信號的應用。

數據手冊：*附件：OPA1S2384 具有集成開關和緩沖器的 250MHz、CMOS跨阻放大器 (TIA)技術手冊.pdf

通過提供一個運行在單電源下的 250MHz 增益帶寬產品和軌到軌輸入/輸出開關，OPA1S238x 可同時實現寬帶轉阻增益和大輸出信號擺幅。 低輸入偏置電流和電壓噪聲 (6nV/√Hz) 使得它可以放大極低電平的輸入信號以實現最大的信噪比。

OPA1S238x 的特點使得此器件非常適合被用作一個寬帶光二極管放大器。

此外，CMOS 開關和其后的緩沖放大器使 OPA1S238x 可被簡單配置為一個快速采樣保持電路。 外部保持電容器和后級增益選項使得 OPA1S238x 可輕松適應寬范圍的速度和準確度要求。 請注意，OPA1S2384 使用一個邏輯高電平信號來關閉內部開關，而 OPA1S2385 使用一個低電平信號來關閉內部開關。

OPA1S238x 針對低壓運行（低至 +2.7V）到高達 +5.5V 電壓運行進行了優化。這些器件的額定溫度范圍為 -40°C 至 +85°C。

特性

• 寬帶寬：250MHz
• 高轉換率：150V/μs
• 軌到軌輸入/輸出 (I/O)
• 快速穩定
• 低輸入偏置電流：3pA
• 高輸入阻抗：10^13^Ω || 2pF
• SPST 開關：
  • 低導通電阻：4Ω
  • 低電荷注入：1pC
  • 低泄漏電流：10pA
• 靈活配置：
  • 轉阻增益
  • 外部保持電容
  • 后級增益
• 單電源：+2.7V 至 +5.5V
• 靜態電流：9.2mA
• 小型封裝：3mm x 3mm 小外形尺寸無引線 (SON)-10 封裝
• OPA1S2384：內部開關高電平有效
• OPA1S2385：內部開關低電平有效

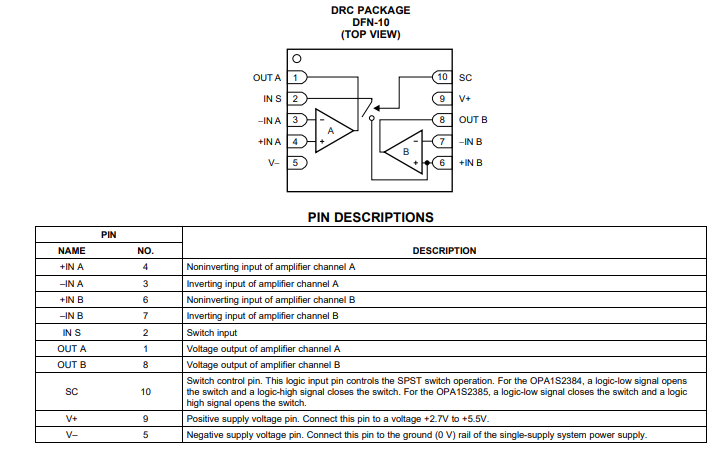

引腳功能和配置

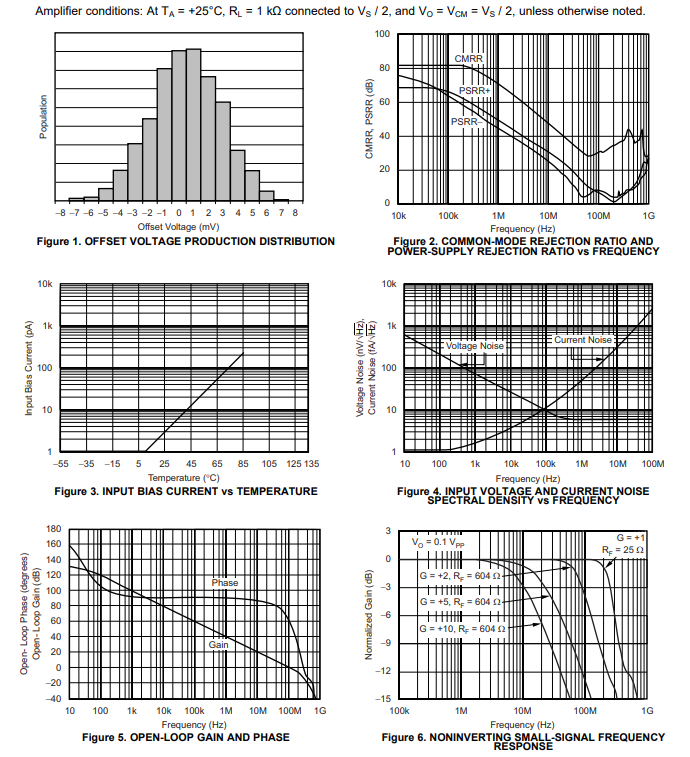

典型特性

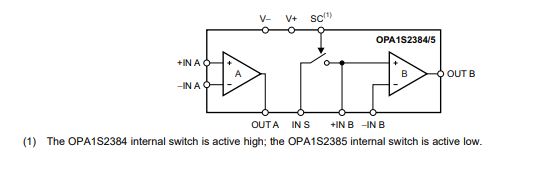

功能方框圖

應用范圍
通信:
光網絡:以太無源光網絡(EPON)，千兆無源光
網絡(GPON)
信號強度監視器
突發模式信號接收強度指示器(RSSI)
光二極管監視
快速采樣保持電路
電荷放大器
高速積分器
