在當今科技飛速發展的時代，高科技充斥著我們生活的每一個角落。不論是電子設備、智能家居，還是網絡通信、智能電網，石英晶振在這些高科技領域中默默無聞地發揮著重要的作用。

石英晶振

石英晶振，是一種利用石英晶體的壓電效應產生穩定頻率信號的電子元件。石英晶片經過精密切割成特定的形狀和尺寸，在壓電效應下能夠產生百萬分之一量級精度的穩定頻率信號，具有高精度、高穩定、高可靠的特點。

石英晶振如同電子設備的 “心臟起搏器”，為設備提供穩定且精確的時鐘信號，確保各個部件能夠有條不紊地協同工作，被廣泛應用于智能穿戴、網絡通信、工業控制、汽車電子以及航空航天等領域。

工作原理

Working principle

石英晶振的工作原理基于著名的壓電效應：當對石英晶體施加機械壓力時，其表面會產生電荷；反之，當在石英晶體兩端施加電場時，晶體又會產生機械變形。這種電能與機械能之間的相互轉換是可逆且穩定的。如果給晶片加上適當?shù)慕蛔冸妷海蜁?huì)產生振蕩，由于石英晶體本身的物理特性，其振蕩頻率極為穩定，這就為電子設備提供了可靠的頻率基準。

結構組成

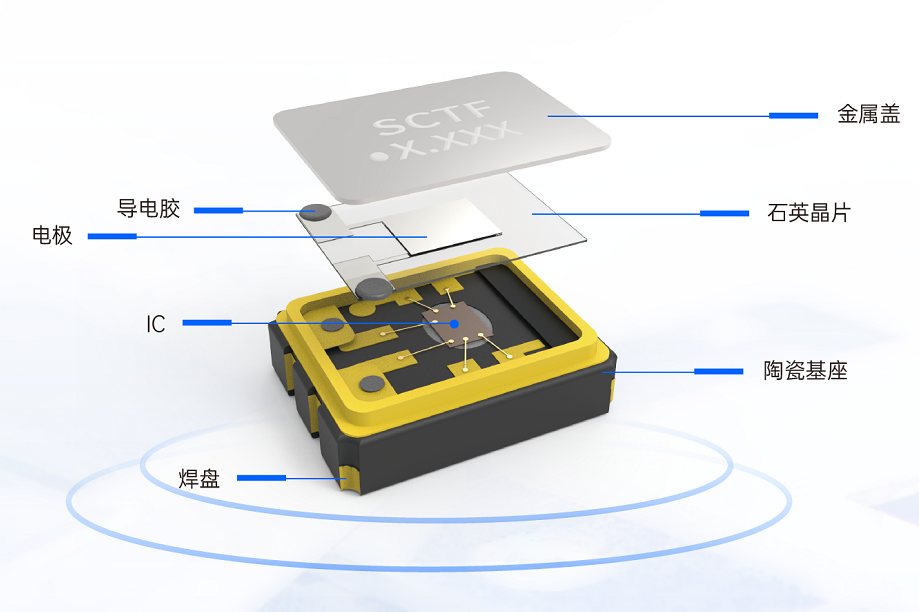

石英晶振是由精密切割的石英晶片，搭配陶瓷基座、金屬蓋、導電膠、電極板、IC（僅晶體振蕩器有）組成的。

1石英晶片：是從高純度的石英晶體按一定方位角切下的薄片，按需可切割成圓形或正方形，矩形等。

2導電膠：是一種固化或干燥后具有一定導電性能的膠黏劑，通常以基體樹脂和導電填料即導電粒子為主要組成成分，兼具導電性和抗震性

3電極板：是鍍?cè)谑⒕砻娴慕饘匐姌O，一般采用金、銀等導電性良好的金屬。

4陶瓷基座：陶瓷基座表面是黑色，基座上覆上一定與陶瓷緊密接合的金屬層，也稱之為陶瓷金屬化。

5金屬蓋：即外殼，外殼材料通常有金屬、玻璃、膠木、塑料等，外形有圓柱形、管形、長方形、正方形等。

6IC：是將大量的微型元器件，諸如晶體管、電阻、電容等等集合在一起形成的電路，其中包含芯片。注意：晶體諧振器沒有IC。

7焊盤：是晶振與電路板焊接的部位，又稱 “腳位”，實現石英晶振與電路板上其他元件（如芯片、電容、電阻等）之間的電氣連接。

石英晶振作為電子設備中的核心元件，其結構組成、工作原理以及技術發展都蘊含著豐富的知識和巨大的價值。相信隨著技術的不斷進步，石英晶振將在更廣泛的領域發揮更為重要的作用，為我們的科技生活帶來更多的驚喜與便利。
