“聚攏器件”功能，顧名思義，能將器件聚攏擺放到指定的區域，該功能可以從原理圖選中器件，進行交互式抓取PCB中封裝，在將器件聚攏放置到指定區域;也可以在PCB中選中器件，聚攏放置到指定區域。

原理圖繪制時，通常按照功能模塊劃分電路,借助“聚攏器件”功能，PCB布局時可快速抓取原理圖中對應PCB中的元器件，方便工程師根據原理圖模塊進行模塊化布局，或是在pcb中將零散器件快速聚攏。

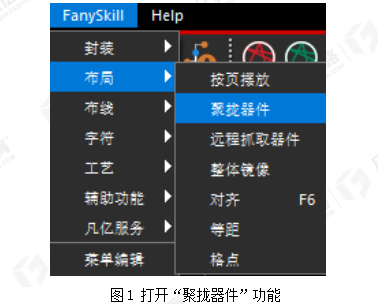

1、在菜單欄中點擊"FanySkill-布局-聚攏器件"選項，如圖1所示，快捷調用指令“FYPI”。

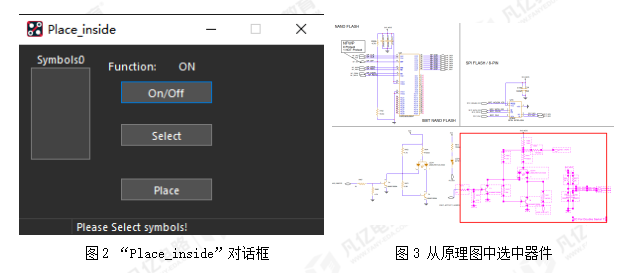

2、在“Place_inside”對話框中，如圖2所示，點擊“on/off”按鈕打開命令，再點擊“Select”按鈕激活光標選擇器件，可以切換到原理圖中框選器件，如圖3所示。

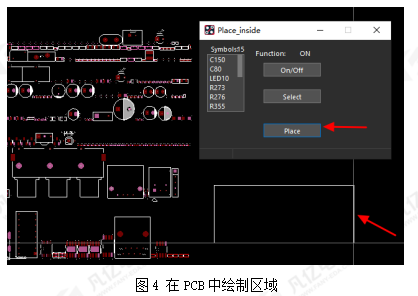

3、原理圖中選中器件后，回到PCB中點擊“Place”按鈕，點擊鼠標左鍵拖動繪制一個區域，即可將選中的器件放置到該區域中;如圖4所示。

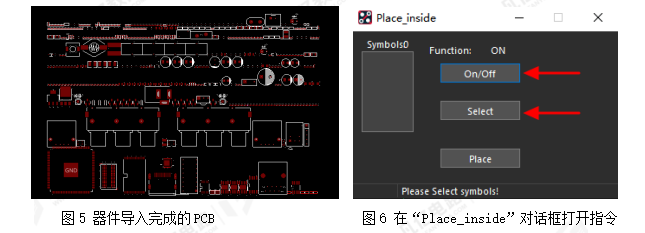

4、如下文示例：打開一個器件導入完成的PCB，如圖5所示，在“Place_inside”對話框中點擊“on/off”按鈕，“Function”顯示“ON”，再點擊“Select”按鈕，激活抓取器件指令，如圖6所示。

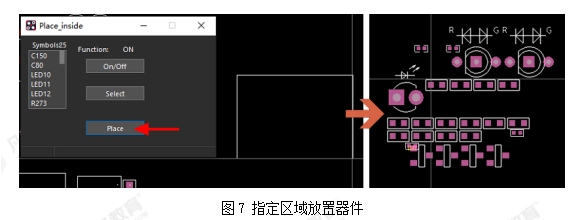

5、到切換到原理圖框選一個電路，回到PCB在“Place_inside”對話框，點擊“Place”按鈕，在PCB畫布上點擊鼠標左鍵拖拽一個區域，在選中的器件便會聚攏到該區域，如圖7所示。
