HMC733LC4B集成緩沖放大器的寬帶VCO SMT，10-20GHz技術手冊
概述
HMC733LC4B是一款寬帶MMIC壓控振蕩器，集成諧振器、負電阻器件和變?nèi)?a target="_blank">二極管。 由于該振蕩器采用單芯片結構，因此在溫度范圍內具有出色的輸出功率和相位噪聲性能。 Vtune端口支持0至+22V的模擬調諧電壓。 HMC733LC4B VCO采用+5V單電源供電，功耗僅為70 mA，提供符合RoHS標準的SMT封裝。 這款寬帶VCO獨一無二地集超小尺寸、低相位噪聲、低功耗和寬調諧范圍等特性于一體。
數據表：*附件：HMC733LC4B集成緩沖放大器的寬帶VCO SMT，10-20GHz技術手冊.pdf
應用
- 工業/醫療設備
- 測試和測量設備
- 軍用雷達、EW和ECM
特性
- 寬調諧帶寬
- Pout： +3 dBm
- 低SSB相位噪聲： -90 dBc/Hz（100 kHz）
- 無需外部諧振器
- 單正電源： +5V (70 mA)
- 24引腳4x4mm SMT封裝： 16mm2

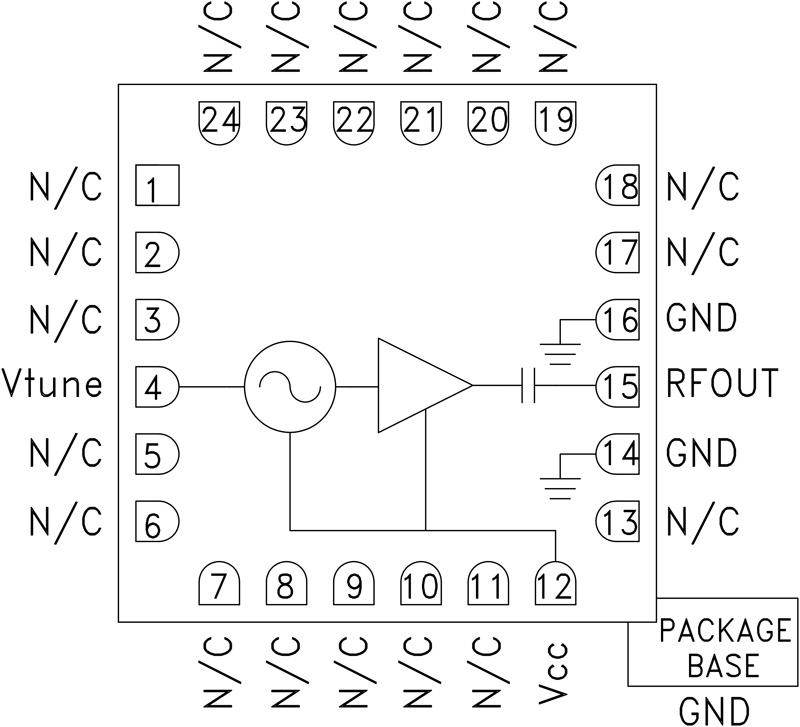

框圖

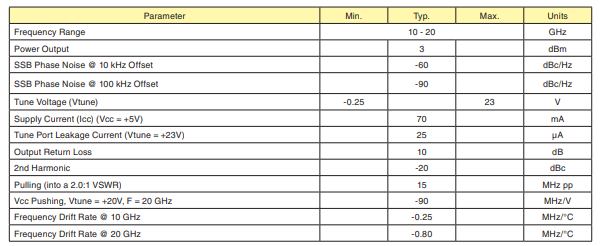

電氣規格

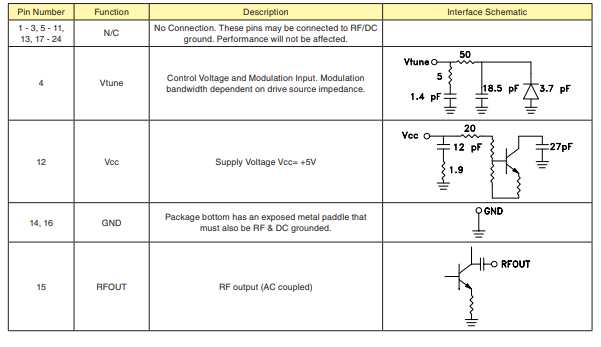

引腳配置描述

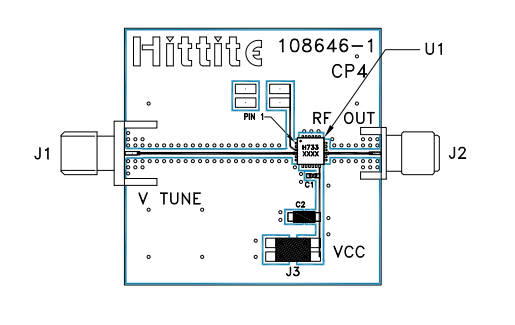

評估PCB
