HMC587LC4B采用SMT封裝的寬帶VCO，帶有緩沖放大器技術手冊
概述
HMC587LC4B是一款寬帶GaAs InGaP電壓控制振蕩器，集成了諧振器、負電阻器件、變?nèi)?a target="_blank">二極管。 由于振蕩器的單芯片結構，其輸出功率和相位噪聲性能在不同的溫度下始終非常出色。 Vtune端口接受0至+18V的模擬調諧電壓。 HMC587LC4B VCO采用+5V單電源供電，功耗僅55 mA，提供符合RoHS標準的SMT封裝。 這款寬帶VCO集超小尺寸、低相位噪聲、低功耗和寬調諧范圍等特性于一體，構成獨特的特性組合。
數據表：*附件：HMC587LC4B采用SMT封裝的寬帶VCO，帶有緩沖放大器技術手冊.pdf
應用
- 工業/醫療設備
- 測試和測量設備
- 軍用雷達、電子戰和電子對抗
特性
- 寬調諧帶寬
- Pout: +5 dBm
- 低SSB相位噪聲： -95 dBc/Hz（100 kHz）
- 無需外部諧振器
- 單正電源： +5V (55 mA)
- 符合RoHS標準的4x4 mm SMT封裝

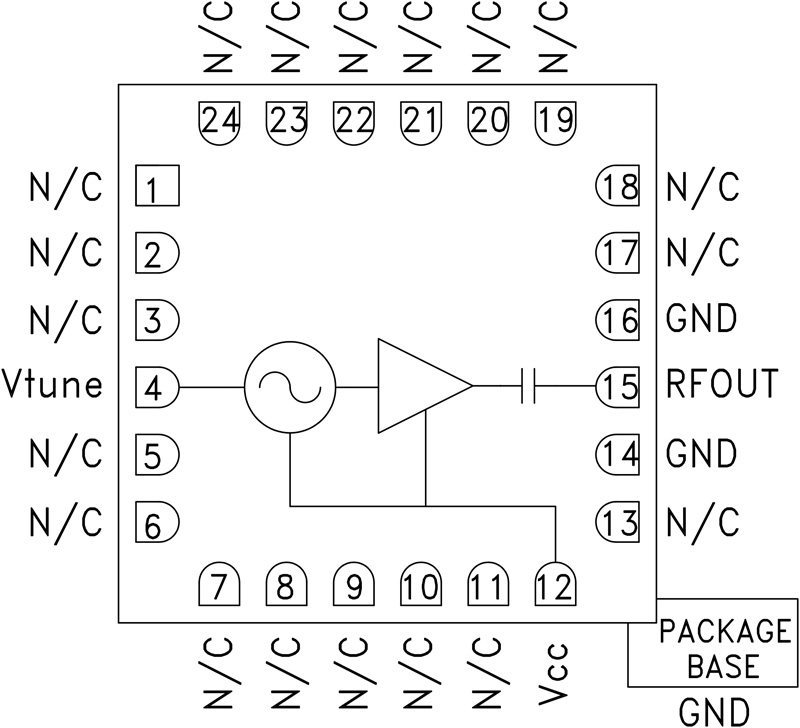

框圖

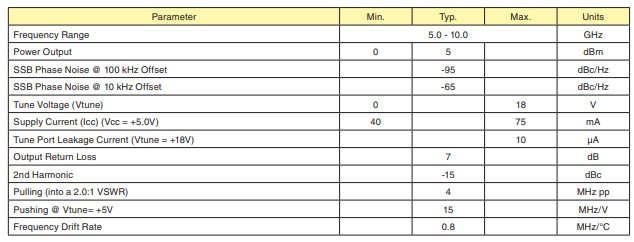

電氣規格

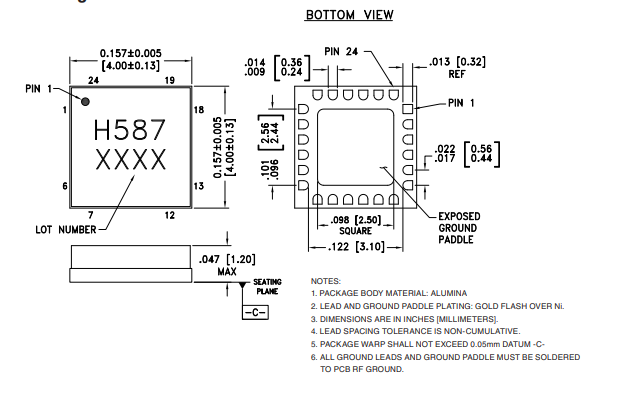

外形圖

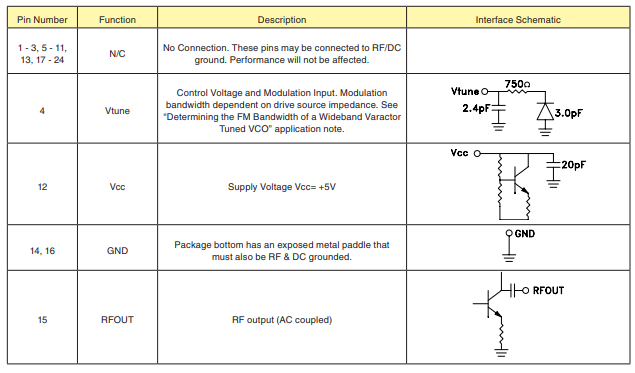

引腳配置描述

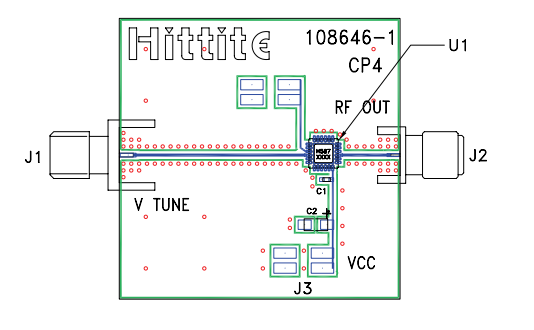

評估PCB
