HMC738LP4/738LP4E具有半頻輸出和16分頻的MMIC VCO，20.9-23.9GHz技術手冊
概述
HMC738是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 該器件集成諧振器、負電阻器件、變容二極管和16分頻預分頻器。 由于振蕩器采用單芯片結構，因此VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用5V電源電壓時，輸出功率為+9 dBm（典型值）。 該電壓控制振蕩器采用低成本無鉛QFN 4x4 mm表面貼裝封裝。
數據表：*附件：HMC738LP4 HMC738LP4E具有半頻輸出和16分頻的MMIC VCO，20.9-23.9GHz技術手冊.pdf
應用
- 點對點無線電
- 點對多點無線電/LMDS
- VSAT
特性
- Pout: +9 dBm
- 相位噪聲：-95 dBc/Hz（100 kHz，典型值）
- 無需外部諧振器
- 24引腳4x4 mm QFN封裝： 16 mm2

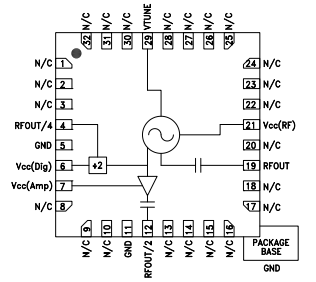

框圖

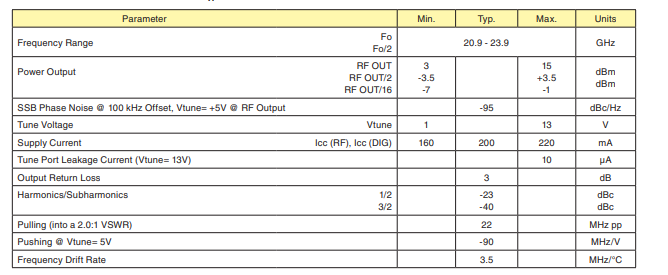

電氣規格

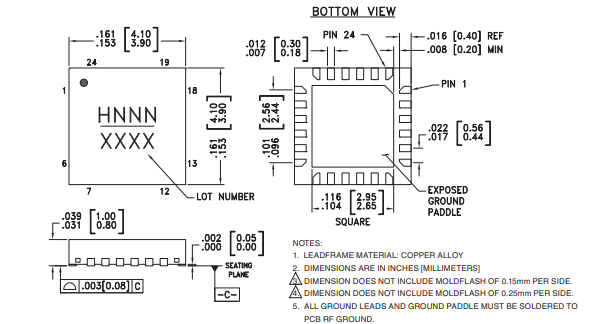

外形圖

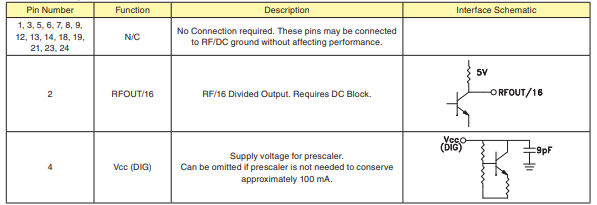

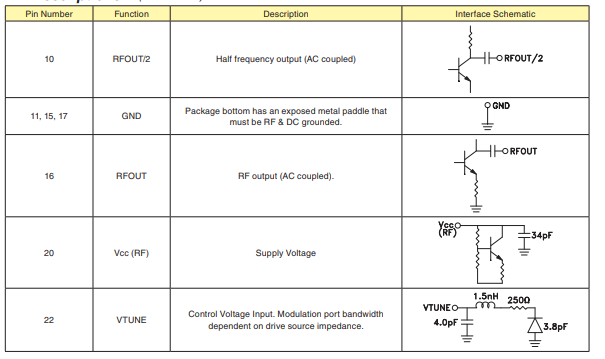

引腳配置描述

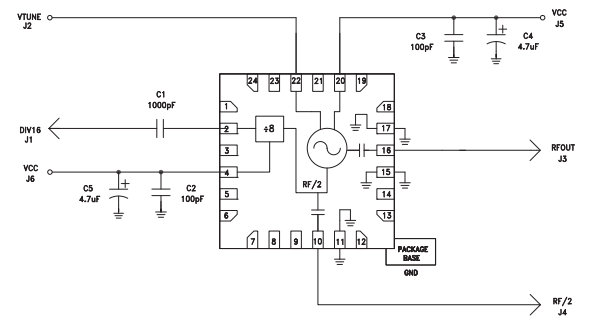

應用電路
