      HMC583LP5/583LP5E采用SMT封裝的VCO技術手冊

      要長高 ? 2025-04-30 11:26 ? 次閱讀

      概述
      HMC583LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC583LP5(E)集成了諧振器、負電阻器件和變容二極管，可輸出半頻，并提供4分頻輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下均非常出色。 采用+5V電源電壓時，輸出功率為+11 dBm（典型值）。 如果不需要，可以禁用預分頻器和RF/2功能以節省電流。 該電壓控制振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
      數據表：*附件：HMC583LP5 HMC583LP5E采用SMT封裝的VCO技術手冊.pdf

      應用

      特性

      • 雙路輸出： Fo = 11.5 - 12.8 GHz
        Fo/2 = 5.75 - 6.4 GHz
      • Pout: +11 dBm
      • 相位噪聲： 典型值為-110 dBc/Hz（100 kHz）
      • 無需外部諧振器
      • QFN無引腳SMT封裝，25 mm2

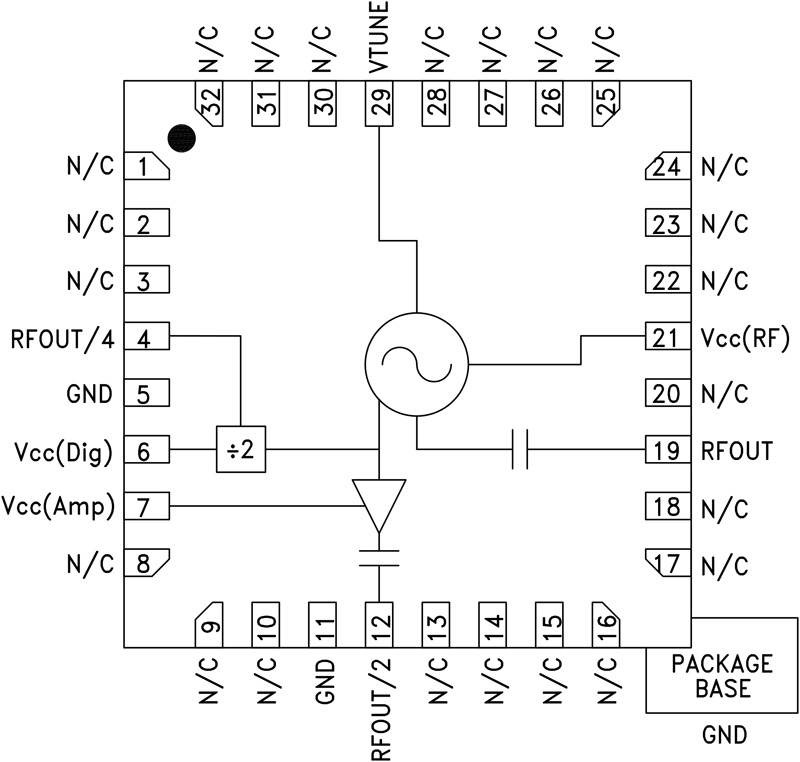

      框圖

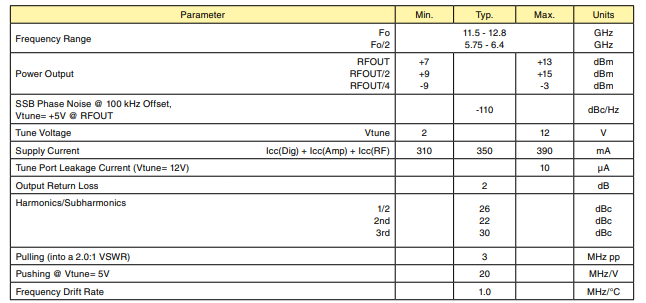

      電氣規格

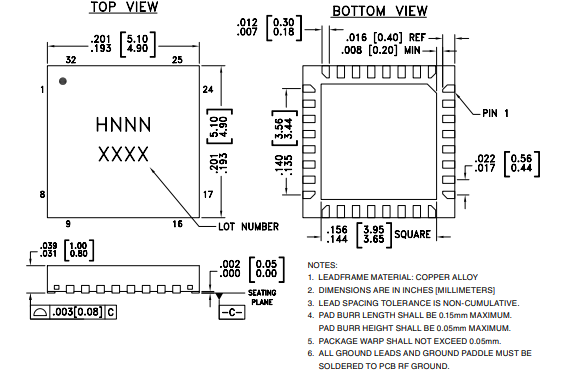

      外形圖

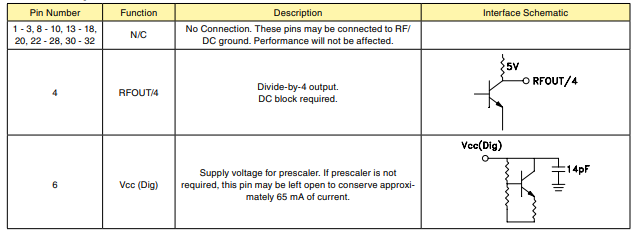

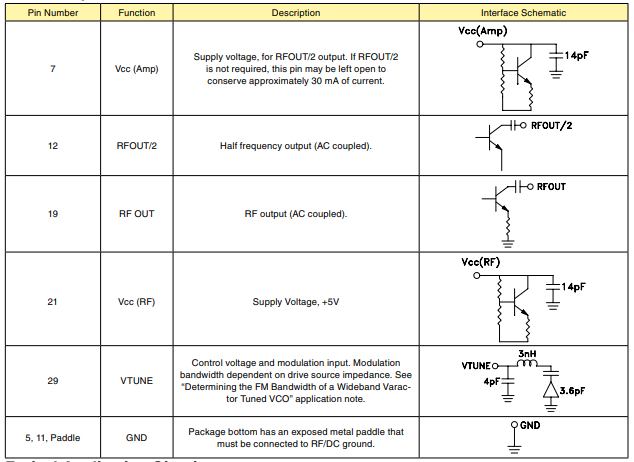

      引腳配置描述

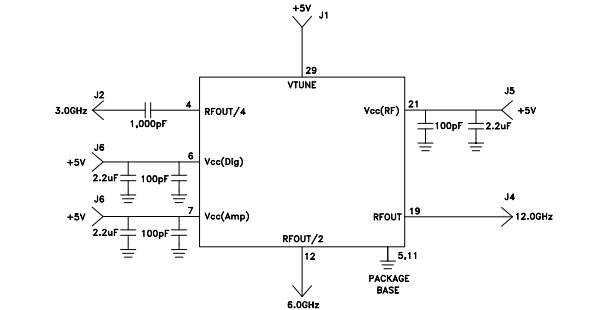

      應用電路
