      HMC515LP5/515LP5E采用SMT封裝的VCO技術手冊

      要長高 ? 2025-04-30 10:16 ? 次閱讀

      概述
      HMC515LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC515LP5(E)集成了諧振器、負電阻器件和變容二極管，可輸出半頻，并提供4分頻輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下均非常出色。 采用+5V電源電壓時，輸出功率為+10 dBm（典型值）。 如果不需要，可以禁用預分頻器功能以節省電流。 該電壓控制振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
      數據表：*附件：HMC515LP5 HMC515LP5E采用SMT封裝的VCO技術手冊.pdf

      應用

      • VSAT無線電
      • 點對點/多點無線電
      • 測試設備和工業控制
      • 軍事最終用途

      特性

      • 雙路輸出： Fo = 11.5 - 12.5 GHz
        Fo/2 = 5.75 - 6.25 GHz
      • Pout: +10 dBm
      • 相位噪聲： 典型值為-110 dBc/Hz（100 kHz）
      • 無需外部諧振器
      • QFN無引腳SMT封裝，25 mm2

      框圖

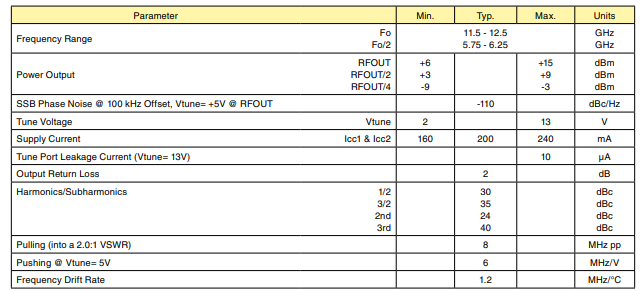

      電氣規格

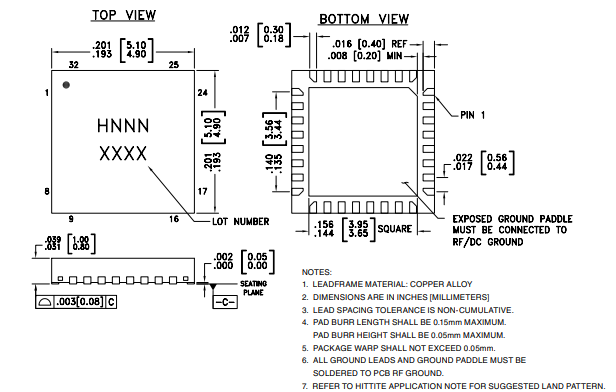

      外形圖

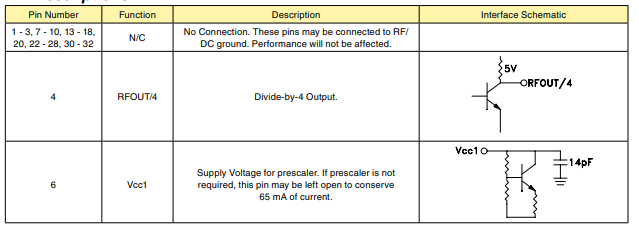

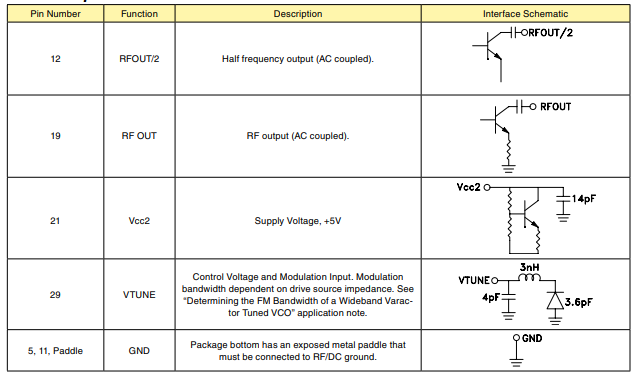

      引腳配置描述

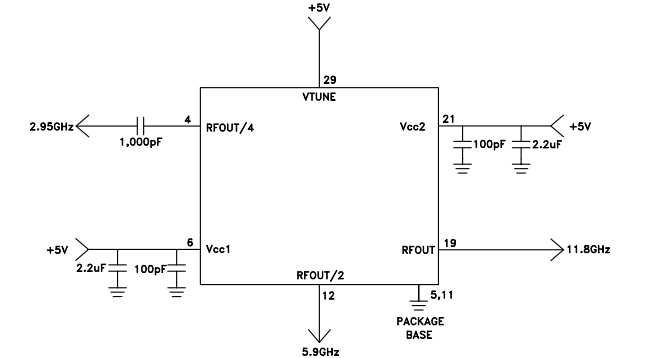

      應用電路
