概述
HMC512LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC512LP5(E)集成了諧振器、負電阻器件和變?nèi)?a target="_blank">二極管，可輸出半頻，并提供4分頻輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用+5V電源電壓時，輸出功率為+9 dBm（典型值）。 如果不需要，可以禁用預分頻器和RF/2功能以節省電流。 該電壓控制振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
數據表：*附件：HMC512LP5 HMCLP5E采用SMT封裝的VCO技術手冊.pdf

應用

• 點對點無線電
• 點對多點無線電
• 測試設備和工業控制
• 衛星通信
• 軍事最終用途

特性

• 三路輸出：
  Fo= 9.6 - 10.8 GHz
  Fo/2= 4.8 - 5.4 GHz
  Fo/4= 2.4 - 2.7 GHz
• Pout: +9 dBm
• 相位噪聲：
  典型值為-110 dBc/Hz（100 kHz）
• 無需外部諧振器
• QFN無引腳SMT封裝，25 mm2

框圖

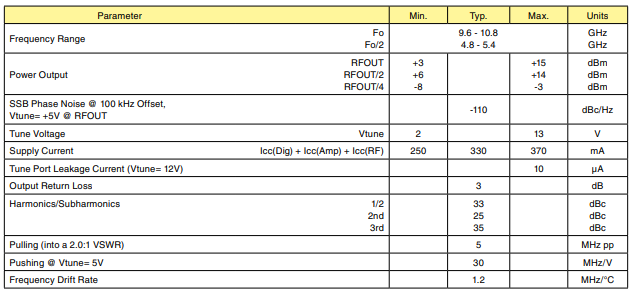

電氣規格

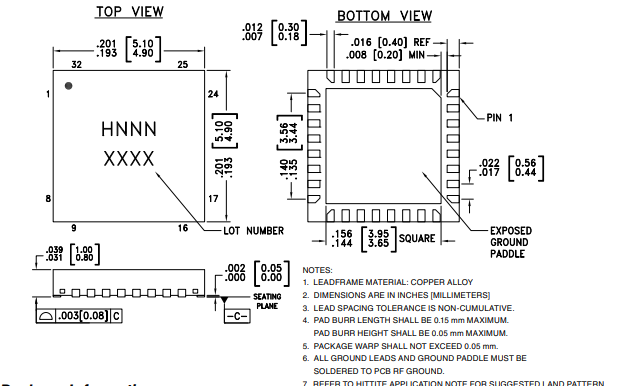

外形圖

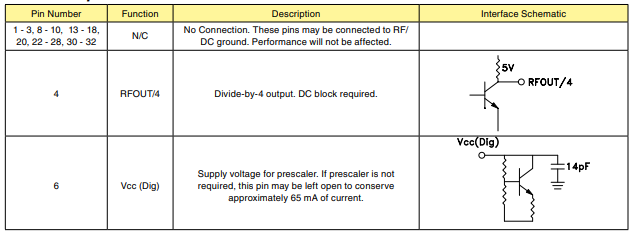

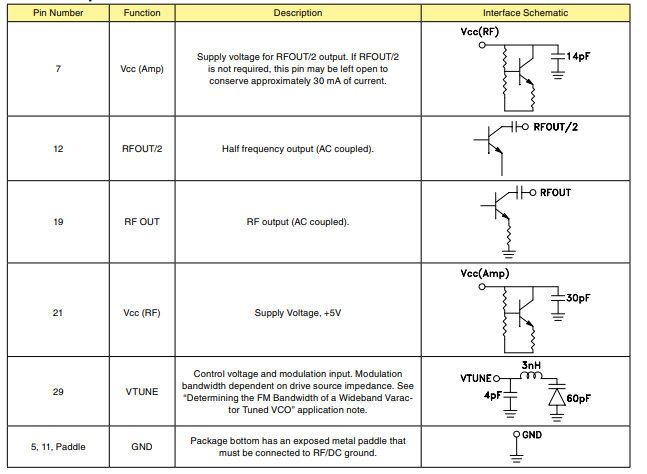

引腳配置描述

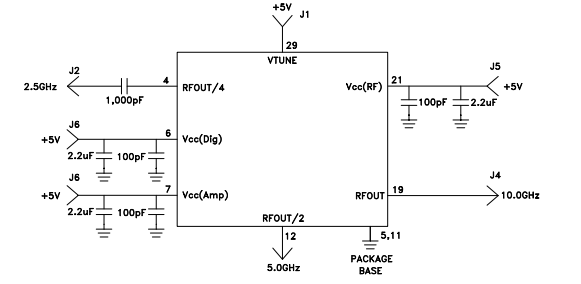

應用電路
