      HMC507LP5/507LP5E采用SMT封裝的VCO技術手冊

      要長高 ? 2025-04-29 18:09 ? 次閱讀

      概述

      HMC507LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。HMC507LP5(E)集成了諧振器、負電阻器件和變容二極管，可輸出半頻。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下均非常出色。 采用+5V電源時，輸出功率為+13.5 dBm（典型值）。該電壓控制振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
      數據表：*附件：HMC507LP5 HMC507LP5E采用SMT封裝的VCO技術手冊.pdf

      應用

      • VSAT 無線電
      • 點對點/多點無線電
      • 測試設備和工業控制
      • 軍事最終用途

      特性

      • 雙路輸出：Fo = 6.65 - 7.65 GHz
        Fo/2 = 3.325 - 3.825 GHz
      • Pout: +13.5 dBm
      • 相位噪聲：
        典型值為-115 dBc/Hz（100 kHz）
      • 無需外部諧振器
      • QFN無引腳SMT封裝，25 mm2

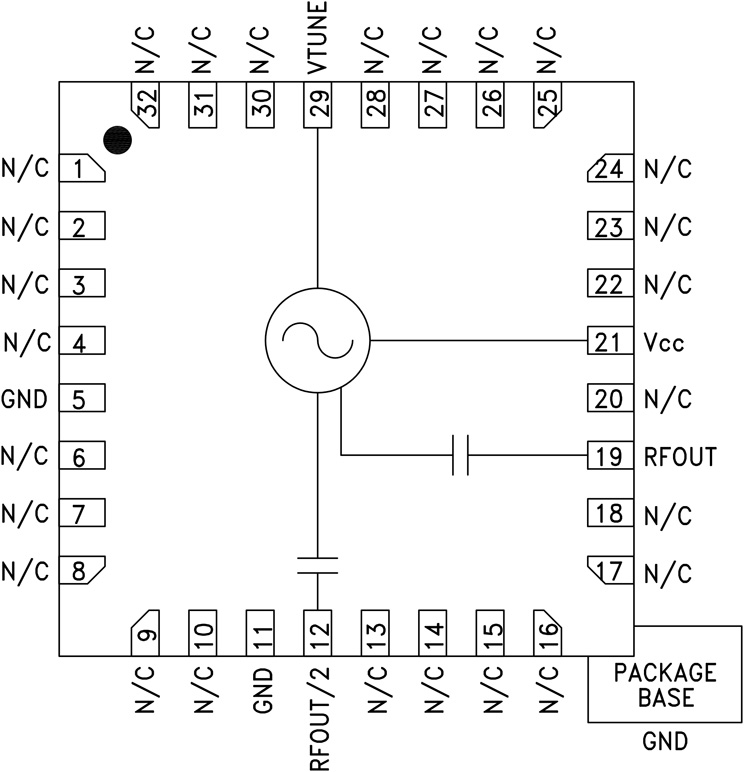

      框圖

      電氣規格

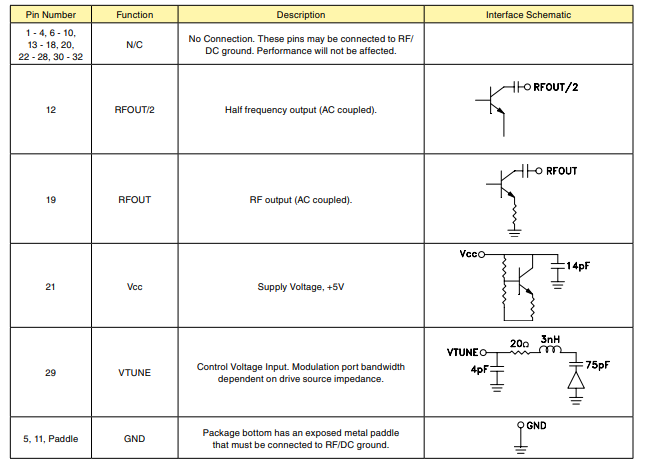

      引腳配置描述

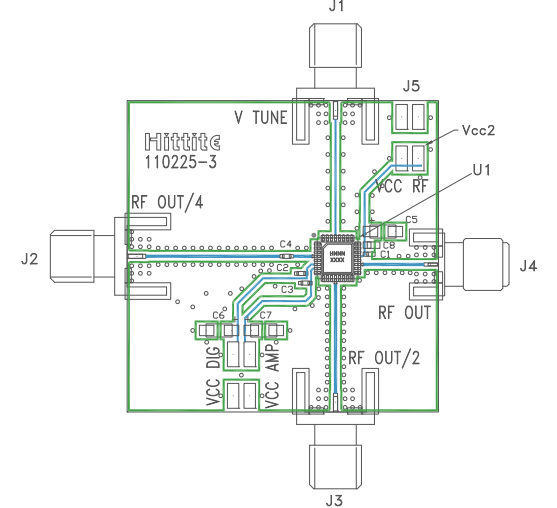

      評估PCB
