      HMC530LP5/530LP5E采用SMT封裝的VCO技術手冊

      要長高 ? 2025-04-30 10:56 ? 次閱讀

      概述
      HMC530LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC530LP5(E)集成了諧振器、負電阻器件和變容二極管，可輸出半頻，并提供4分頻輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用+5V電源電壓時，輸出功率為+11 dBm（典型值）。 如果不需要，可以禁用預分頻器和RF/2功能以節省電流。 該電壓控制振蕩器采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
      數據表：*附件：HMC530LP5 HMC530LP5E采用SMT封裝的VCO技術手冊.pdf

      應用

      • 點對點無線電
      • 點對多點無線電
      • 測試設備和工業控制
      • 衛星通信
      • 軍事最終用途

      特性

      • 三路輸出：
        Fo= 9.5 - 10.8 GHz
        Fo/2= 4.75 - 5.4 GHz
        Fo/4= 2.38 - 2.7 GHz
      • Pout: +11 dBm
      • 相位噪聲： 典型值為-110 dBc/Hz（100 kHz）
      • 無需外部諧振器
      • QFN無引腳SMT封裝，25 mm2

      框圖

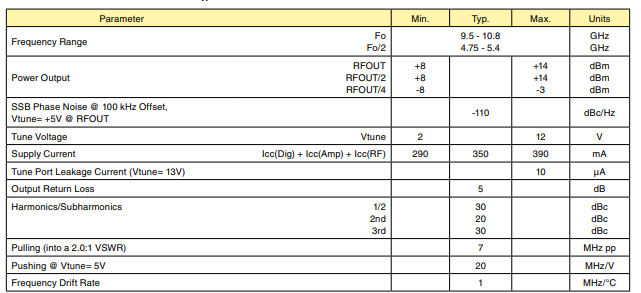

      電氣規格

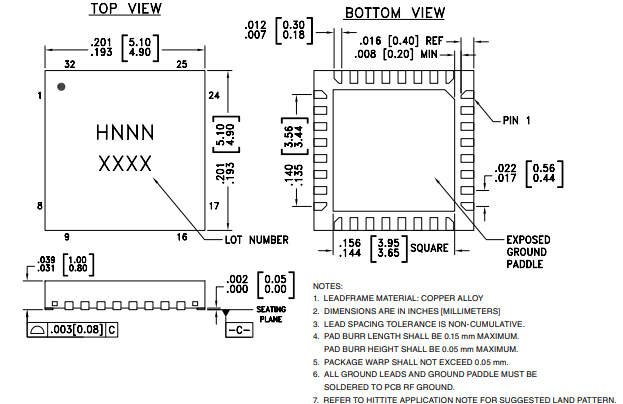

      外形圖

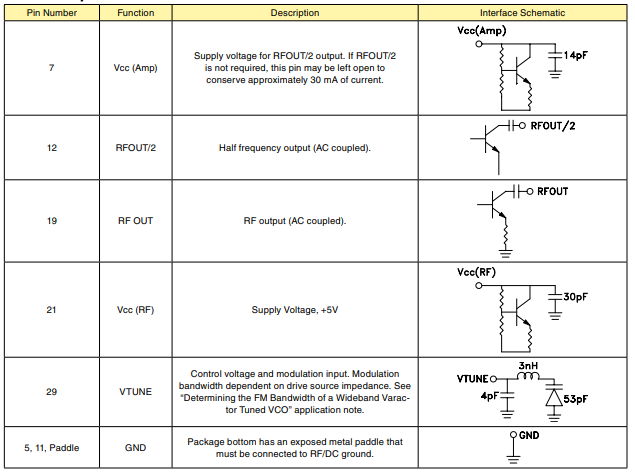

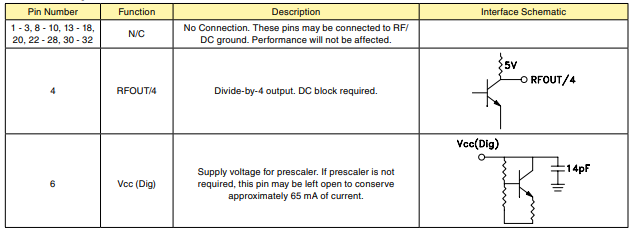

      引腳配置描述

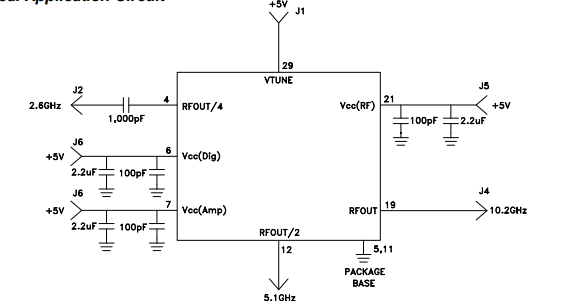

      應用電路

      評估PCB

      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • VCO
        VCO
        +關注

        關注

        13

        文章

        311

        瀏覽量

        70061
      • GaAs
        +關注

        關注

        3

        文章

        890

        瀏覽量

        23788
      • HBT
        HBT
        +關注

        關注

        0

        文章

        156

        瀏覽量

        15556
      • MMIC
        +關注

        關注

        3

        文章

        733

        瀏覽量

        25178
      收藏 人收藏

        評論

        相關推薦
        熱點推薦

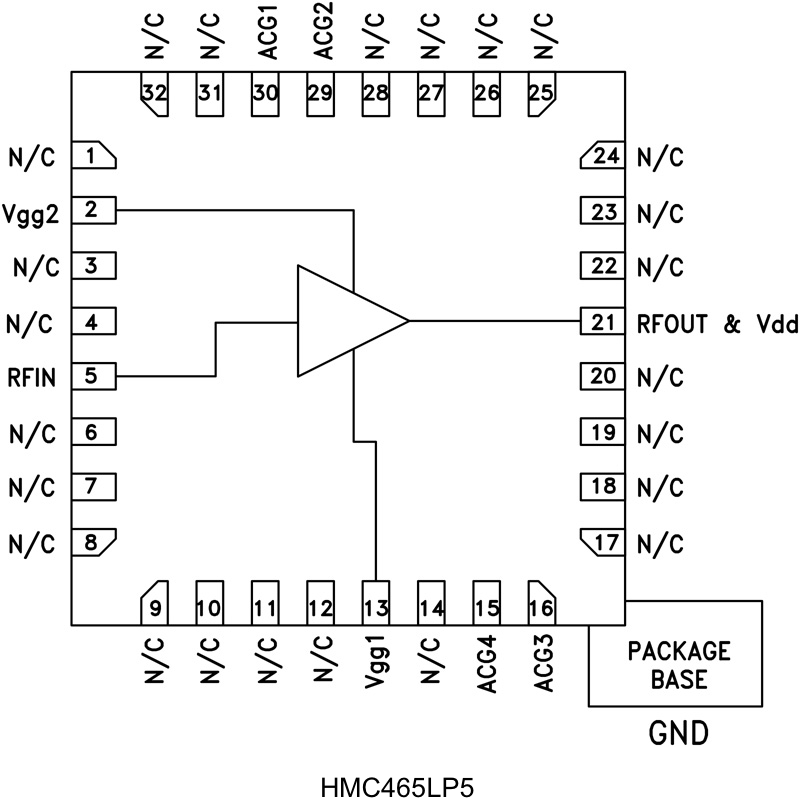

        HMC465LP5 寬帶驅動放大器，采用SMT封裝，DC - 20 GHz
