      HMC533LP4/533LP4E采用SMT封裝的VCO，提供16分頻，23.8-24.8GHz技術手冊

      要長高 ? 2025-04-30 11:08 ? 次閱讀

      概述
      HMC533LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 HMC533LP4(E)集成了諧振器、負電阻器件和變容二極管，可提供16分頻輸出。 由于振蕩器的單芯片結構，該VCO的相位噪聲性能在不同的溫度、沖擊和工藝條件下均非常出色。 采用+5V電源電壓時，輸出功率為+12 dBm（典型值）。 如果不需要，可以禁用預分頻器功能以節省電流。 該電壓控制振蕩器采用無引腳QFN 4x4 mm表貼封裝。
      數據表：*附件：HMC533LP4 HMC533LP4E采用SMT封裝的VCO，提供16分頻，23.8-24.8GHz技術手冊.pdf

      應用

      • VSAT無線電
      • 點對點/多點無線電
      • 測試設備和工業控制
      • 軍事最終用途
      • 汽車雷達

      特性

      • Pout: +12 dBm
      • 相位噪聲： 典型值為-95 dBc/Hz（100 KHz）
      • 無需外部諧振器
      • 單電源：+5V (220 mA)
      • QFN無引腳SMT封裝，16 mm2

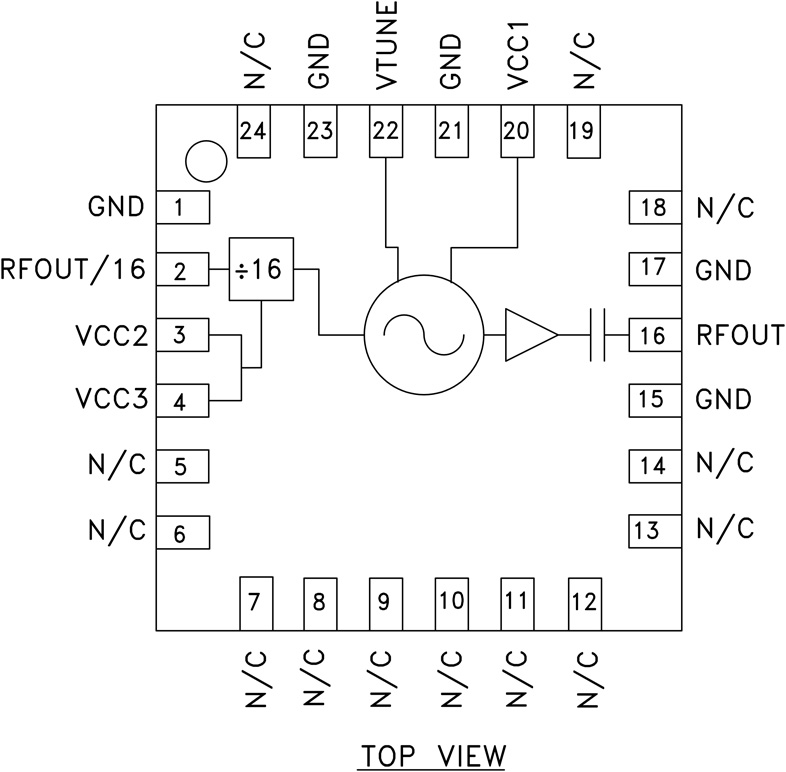

      框圖

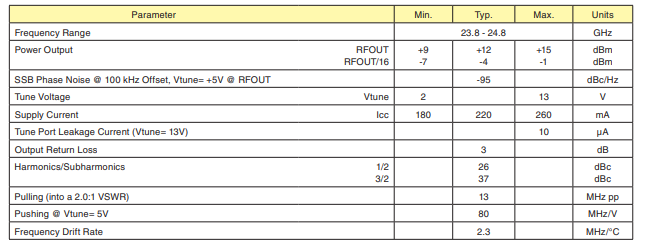

      電氣規格

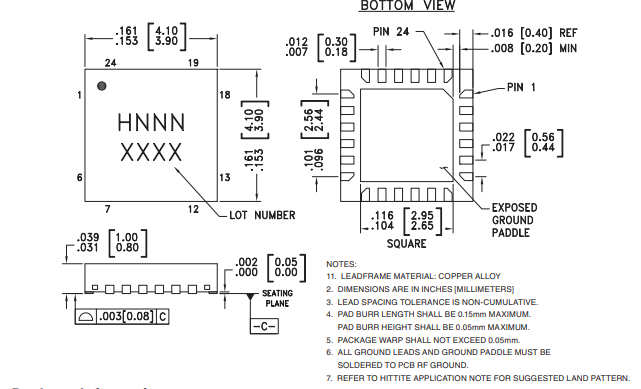

      外形圖

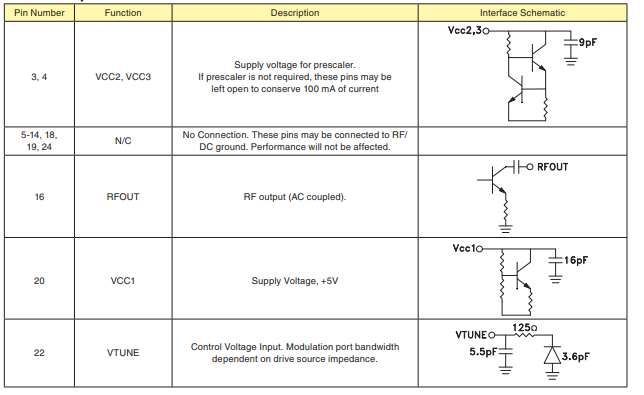

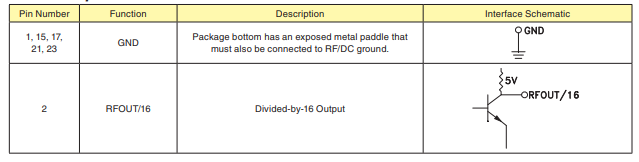

      引腳配置描述

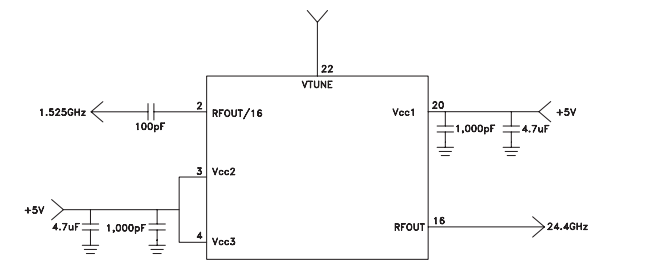

      應用電路
