LMV358-N 和 LMV324-N 是雙通道和四通道商用運算放大器 LM358 和 LM324（5V 至 30V）的低電壓（2.7V 至 5.5V）版本。LMV321-N 為單通道版本。LMV321-N、LMV358-N 和 LMV324-N 是頗具成本效益的解決方案，適用于低電壓運行、空間效率且低成本至關重要的應用。這些器件提供的規格符合或超過常見的 LM358 和 LM324。LMV321-N、LMV358-N 和 LMV324-N 具有軌至軌輸出擺幅功能，且輸入共模電壓范圍包括接地。這些器件均具有出色的速度功率比，能夠以較低的電源電流實現 1MHz 的帶寬和 1V/μs 的壓擺率。

數據手冊：*附件：LMV321-N-Q1 汽車級、單通道、5.5V、1MHz、RRO運算放大器技術手冊.pdf

LMV321-N 采用節省空間的 5 引腳 SC70 封裝，大小大約是 5 引腳 SOT23 封裝的一半。采用小尺寸封裝，可以節省 PCB 板空間，便于設計小巧的便攜式電子設備。它還允許設計人員將器件放置在更靠近信號源的位置，從而降低噪聲拾取，增強信號完整性。

特性
除非另有說明，否則 V+
= 5V 且 V?
= 0V
? LMV321-N、LMV358-N 和 LMV324-N 提供汽車級
AEC-Q100 1 級和 3 級版本
? 2.7V 和 5V 下的性能可靠無虞
? 無交叉失真
? 工業溫度范圍：-40°C 至 +125°C
? 增益帶寬積：1MHz
? 低電源電流
? LMV321-N 130μA
? LMV358-N 210μA
? LMV324-N 410μA
? 10k? 時軌到軌輸出擺幅：V+? 10mV 且V?+ 65mV
? VCM 范圍：?0.2V 至 V+? 0.8V

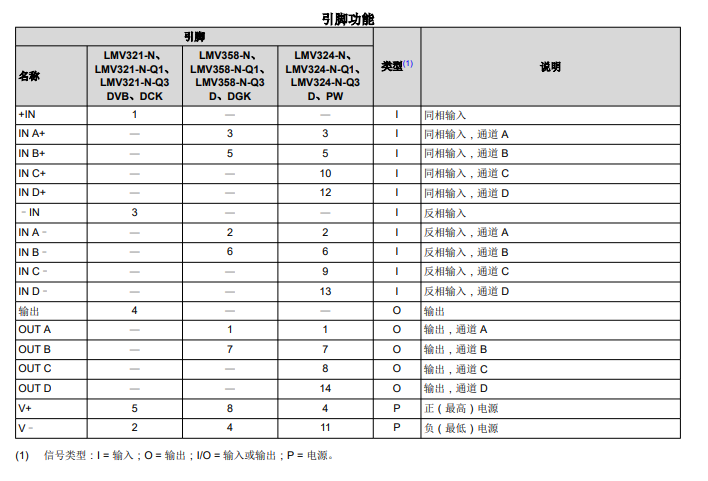

引腳功能和配置

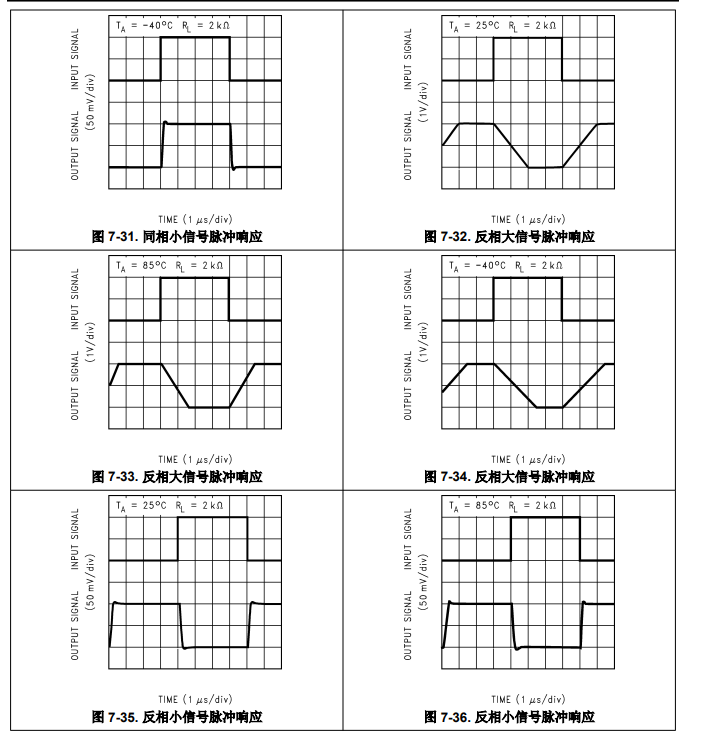

典型特性

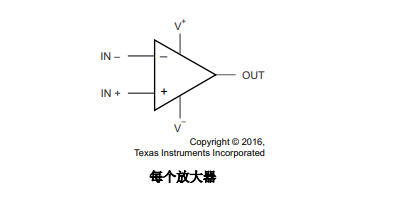

功能方框圖

應用
? 有源濾波器
? 通用低壓應用
? 通用便攜式器件
