LMV3xxA-Q1 系列包括單通道 (LMV321A-Q1)、雙通道 (LMV358A-Q1) 和四通道 (LMV324A-Q1) 低壓（2.5V 至 5.5V）汽車類運算放大器，具有軌至軌輸出擺幅功能。這些運算放大器為空間受限、需要低壓運行和高容性負載驅動的應用（例如信息娛樂系統和照明）提供了一種具有成本效益的方法。LMV3xxA-Q1 系列的容性負載驅動具有 500pF 的電容，而電阻式開環輸出阻抗使其易于在更高的容性負載下保持穩定。這些運算放大器專為低工作電壓（2.5V 至 5.5V）而設計，性能規格類似于 LMV3xx-Q1 器件。

數據手冊：*附件：LMV358A-Q1 汽車級、雙通道、5.5V、1MHz、4mV失調電壓、RRO運算放大器技術手冊.pdf

LMV3xxA-Q1 系列的穩健設計可簡化電路設計。這些運算放大器具有單位增益穩定性，集成了 RFI 和 EMI 抑制濾波器，并且在過驅情況下不會出現相位反轉。

LMV3xxA-Q1 可采用 SOIC、MSOP、SOT-23 和 TSSOP 等業界通用的封裝。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C 至 +125°C，TA
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C6
? 低輸入失調電壓：±1mV
? 軌至軌輸出
? 單位帶寬增益積：1MHz
? 低寬帶噪聲：30nV/√Hz
? 低輸入偏置電流：10pA
? 低靜態電流：70μA/通道
? 單位增益穩定
? 內置 RFI 和 EMI 濾波器
? 可在電源電壓低至 2.5V 的情況下運行
? 由于具有電阻式開環輸出阻抗，因此可在更高的容性負載下更輕松地實現穩定
? 工作溫度范圍：–40°C 至 125°C

引腳功能和配置

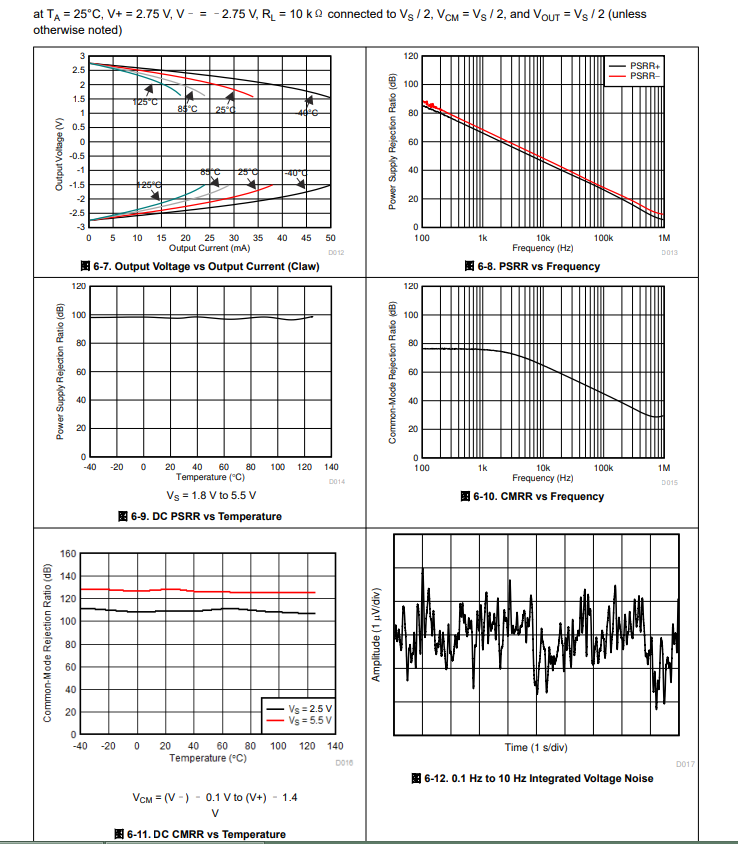

典型特性

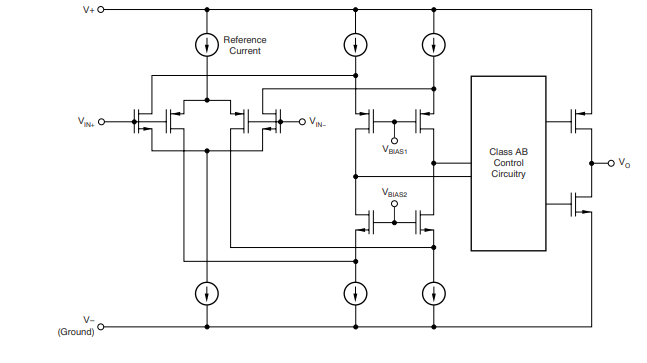

功能方框圖

應用
? 針對 AEC-Q100 1 級應用進行了優化
? 信息娛樂系統與儀表組
? 被動安全
? 車身電子裝置和照明
? 混合動力汽車/電動汽車逆變器和電機控制
? 車載充電器 (OBC) 和無線充電器
? 動力總成電流傳感器
? 高級駕駛輔助系統 (ADAS)
? 單電源、低側、單向電流感應電路
