步進電機的 LabVIEW 控制與應用

本文介紹了樹莓派 RP2350 開發板使用 LabVIEW 上位機串口發送指令，實現步進電機 單步 和 連續 旋轉指定角度的項目設計。進一步結合具體的應用場景，設計了開發板與儀器的聯合調用、進而實現數據自動采集的應用案例。

項目介紹

在前面關于串口發送 json 指令使 RP2350 通過 ULN2003 驅動 28BYJ-48 步進電機旋轉指定角度的項目設計的基礎上，使用 LabVIEW 上位機串口發送指令，實現步進電機旋轉指定角度。

LabVIEW 介紹

LabVIEW （Laboratory Virtual Instrument Engineering Workbench）是 National Instruments（NI）公司開發的一種圖形化編程語言。主要用于數據采集、儀器控制、工業自動化以及測試測量系統的開發。

2023年，NI 被艾默生電氣（Emerson）收購。

關鍵組件

• 前面板（Front Panel）
  用戶交互界面，包含按鈕、圖表、指示燈等控件。
• 程序框圖（Block Diagram）
  圖形化編程區域，通過連線連接函數、結構和子VI。
• VI（Virtual Instrument）
  LabVIEW程序的基本單元，每個VI包含前面板和程序框圖，可嵌套使用。
• 工具包與模塊
  • DAQmx ：數據采集驅動；
  • Vision Development Module ：機器視覺處理；
  • LabVIEW NXG ：新一代Web化設計工具。

詳見：[艾默生旗下測試和測量系統 - NI] .

環境配置

下載并安裝最新完整版 [LabVIEW] ；

安裝時注意 VISA 串口驅動器的安裝，后續測試將調用該模塊。

工程設計

介紹了 LabVIEW 軟件工程創建與程序設計的流程，實現上位機編寫、旋轉角度的串口發送、狀態顯示等。

1 單步控制

功能實現

• 串口發送 json 格式的角度值；
• 打印發送和接收的數據至前面板；
• 顯示旋轉狀態（靜止或運動）等。

前面板

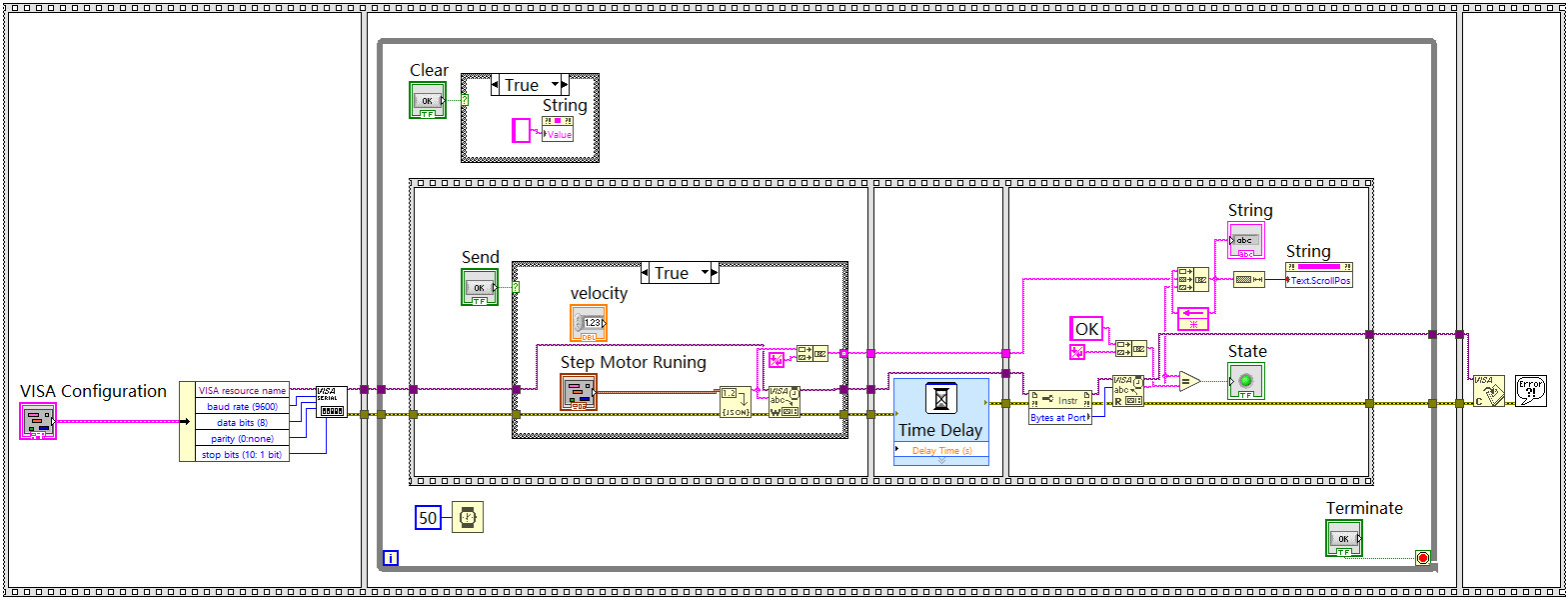

程序框圖

功能實現

程序使用步驟

1. 選擇目標串口對應的端口號，配置波特率等信息；
2. 點擊運行按鈕，自動打開串口；
3. 輸入目標旋轉角度值，點擊 Send 發送按鈕；
4. 字符面板顯示發送和接收的信息；
5. State 指示燈將在完成旋轉任務后（收到 OK）閃爍一次；

參考：[Labview 自動化測試信息轉JSON字符串] 、[基于LabView開發的串口助手] 、[利用VISA進行串口通信]

2 連續控制

在實現單步控制的基礎上，介紹了循環發送旋轉角度指令，進而實現連續旋轉的控制。

子VI定義

為了方便連續控制并旋轉指定角度，采用模塊化設計，定義步進電機旋轉子 VI 程序。

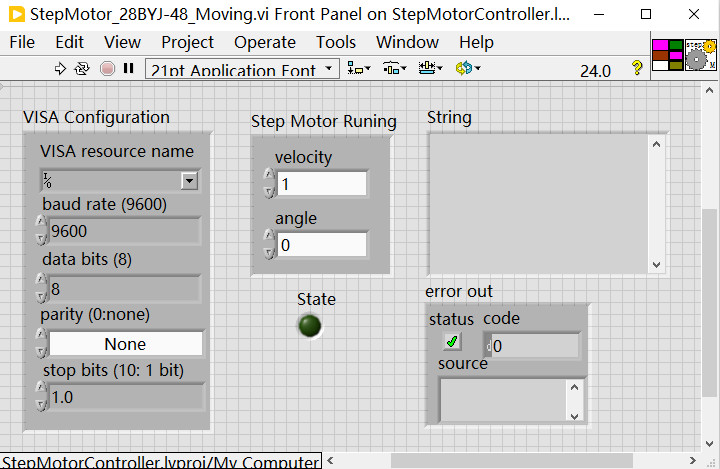

前面板

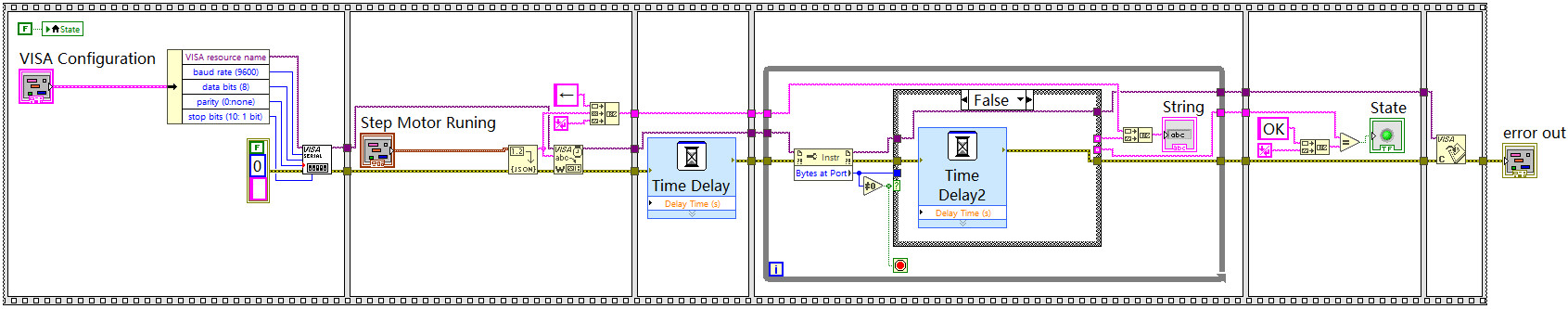

程序框圖

功能實現

1. 輸入端口：串口配置參數 (波特率等)、步進電機的旋轉速度 velocity 和目標旋轉角度 angle ；
2. 運行程序；
3. 待檢測到串口反饋回 OK 字樣，表明任務執行完畢；
4. 打印字符串，點亮 State 狀態指示燈。

連續運行

利用模塊化設計的旋轉子 VI 程序，結合 while 循環實現連續旋轉控制。

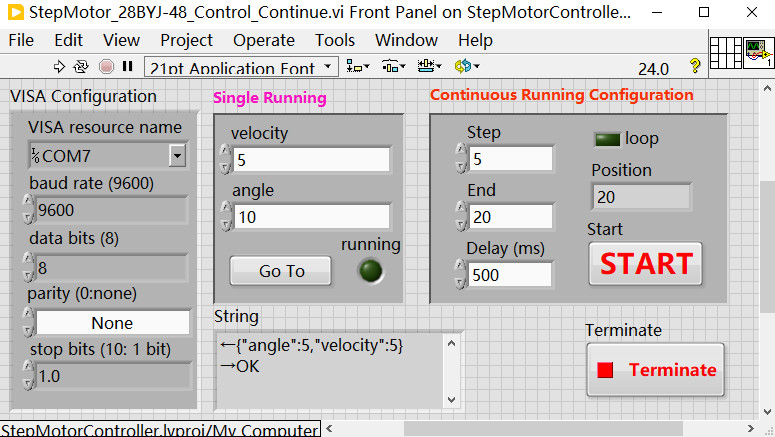

前面板

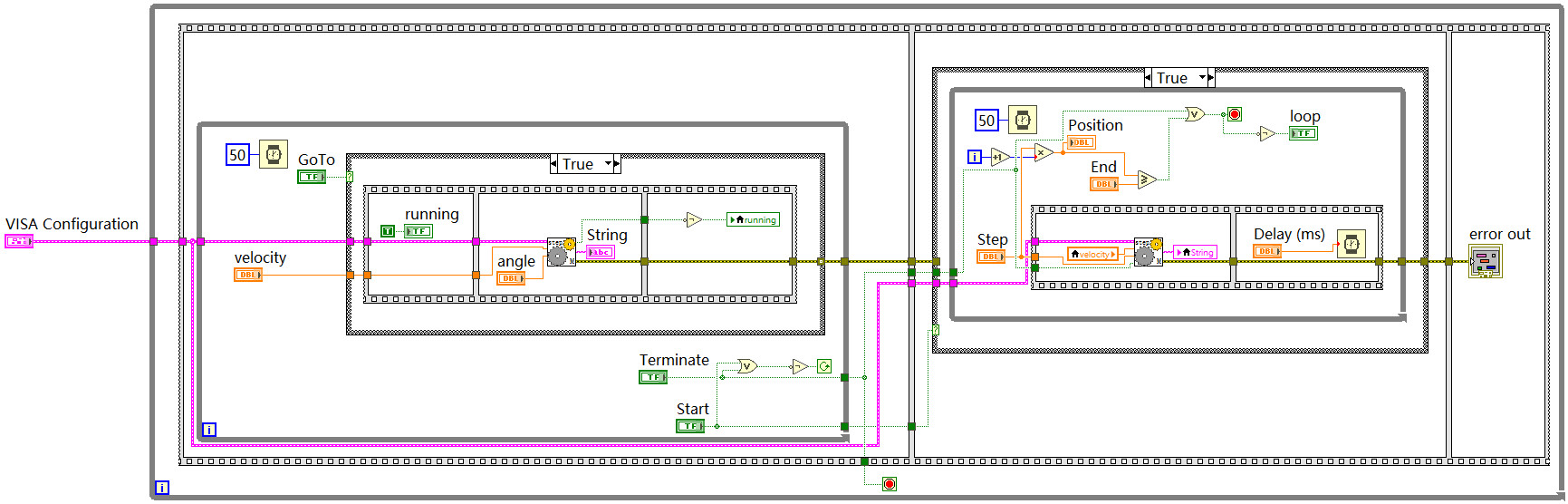

程序框圖

功能實現

1. 串口配置參數 (波特率等)；
2. 運行程序；
3. 單步運行：
   • 輸入旋轉速度 velocity 和目標旋轉角度 angle ；
   • 點擊 Go To 按鈕；
   • 待字符串面板顯示 OK ，完成單步運行流程 .
4. 連續運行：
   • 在步長 Step（單次旋轉的角度）、最終需要的角度值 End 、延時 Delay 欄分別輸入對應的數值；
   • 點擊 START 按鈕，開始運行程序；
   • Position 顯示當前位置、loop 指示燈顯示連續運行狀態，同時輸出提示字符串；
   • 待循環結束，到達目標角度，loop 指示燈熄滅，表明連續運行結束。
5. 點擊 Terminate 按鈕終止程序。

應用案例

介紹了開發的 LabVIEW 上位機步進電機控制系統 的應用案例。

案例一：自動數據采集裝置

實驗中通常使用二分之一波片或中性密度濾光片（Neutral Density, ND）實現光束的強度和光功率的調節。

也可以通過旋轉起偏器或檢偏器實現光強的精細調節

參考：[二分之一波片的四種用法]

方案介紹

使用 LabVIEW 上位機通過串口向單片機循環發送指令，精確控制步進電機的旋轉角度，進而機械驅動波片旋轉，實現光強的精確控制。

介紹了兩種實現光功率調節的方案，分別是采用二分之一波片和 ND 濾波片的解決方案。

工作原理

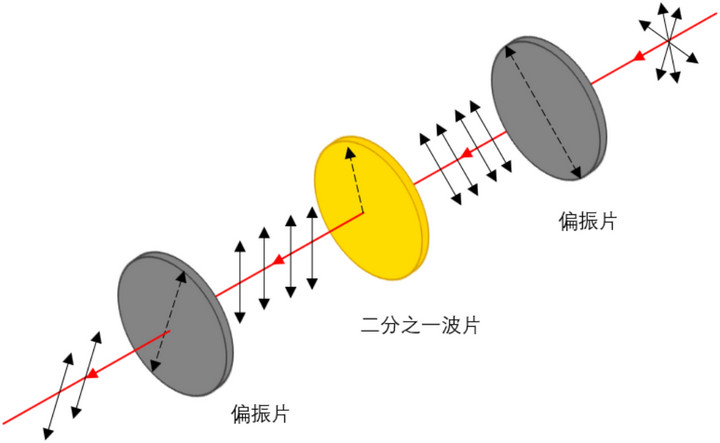

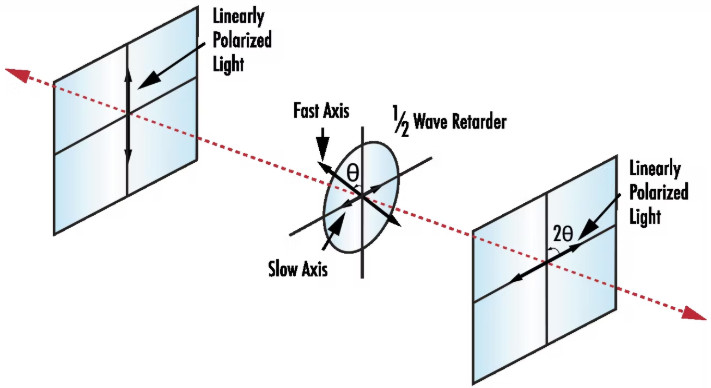

介紹旋轉二分之一波片實現光強控制的基本原理。

馬呂斯 (E. L. Malus) 定律

I = I_0cdot cos^2{theta}

結合本項目設計，使用 LabVIEW 控制單片機驅動步進電機，進而旋轉波片，實現光強的精確控制。

中性密度濾光片

ND 濾光片大致分為兩種

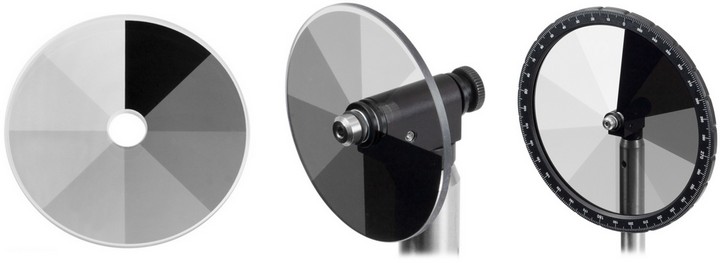

• 不連續變化

詳見：[Round, Step-Variable, Metallic Neutral Density Filters]

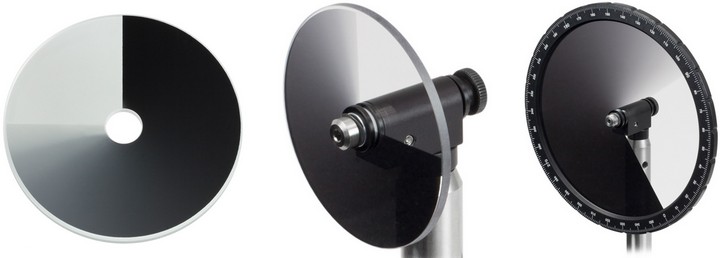

• 連續變化

詳見：[Round Continuously Variable Metallic Neutral Density Filters] .

兩種濾波片均可通過控制旋轉角度，調整光斑入射至 ND 的相對位置，進而實現光強的精確調控。

數據采集

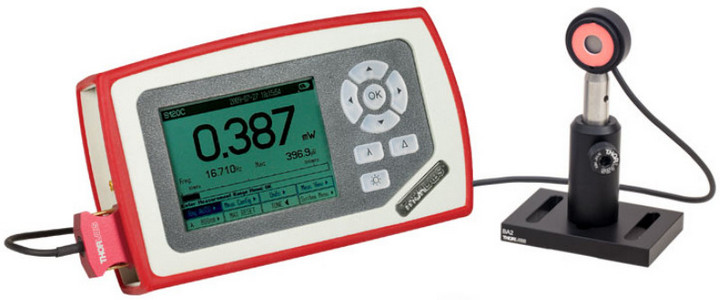

實驗室中的光強數據采集通常由 光敏探頭 結合 光功率計 完成

參考：[Power Meter Kits - Thorlabs]

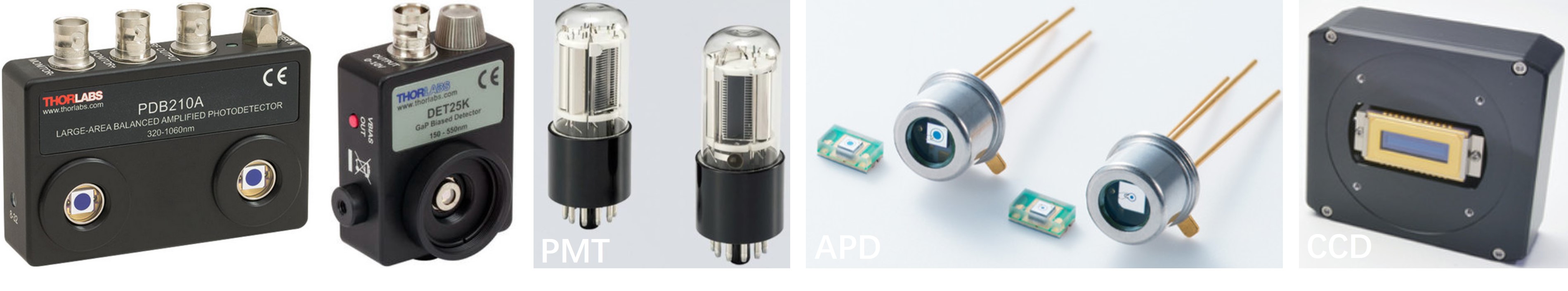

或使用光電探測器(PD)、雪崩探測器 (APD)、光電倍增管 (PMT)、CCD 傳感器等。

參考：[平衡光電探測器] 、[光電倍增管] 、[雪崩光電二極管] 、[CCD]

這里使用混入噪聲的鋸齒波模擬旋轉 ND 時，光強信號的變化。

項目工程

介紹了 LabVIEW 上位機聯合調用設備實現自動化數據采集的項目設計，包括面板設計、程序框圖、功能實現等。

前面板

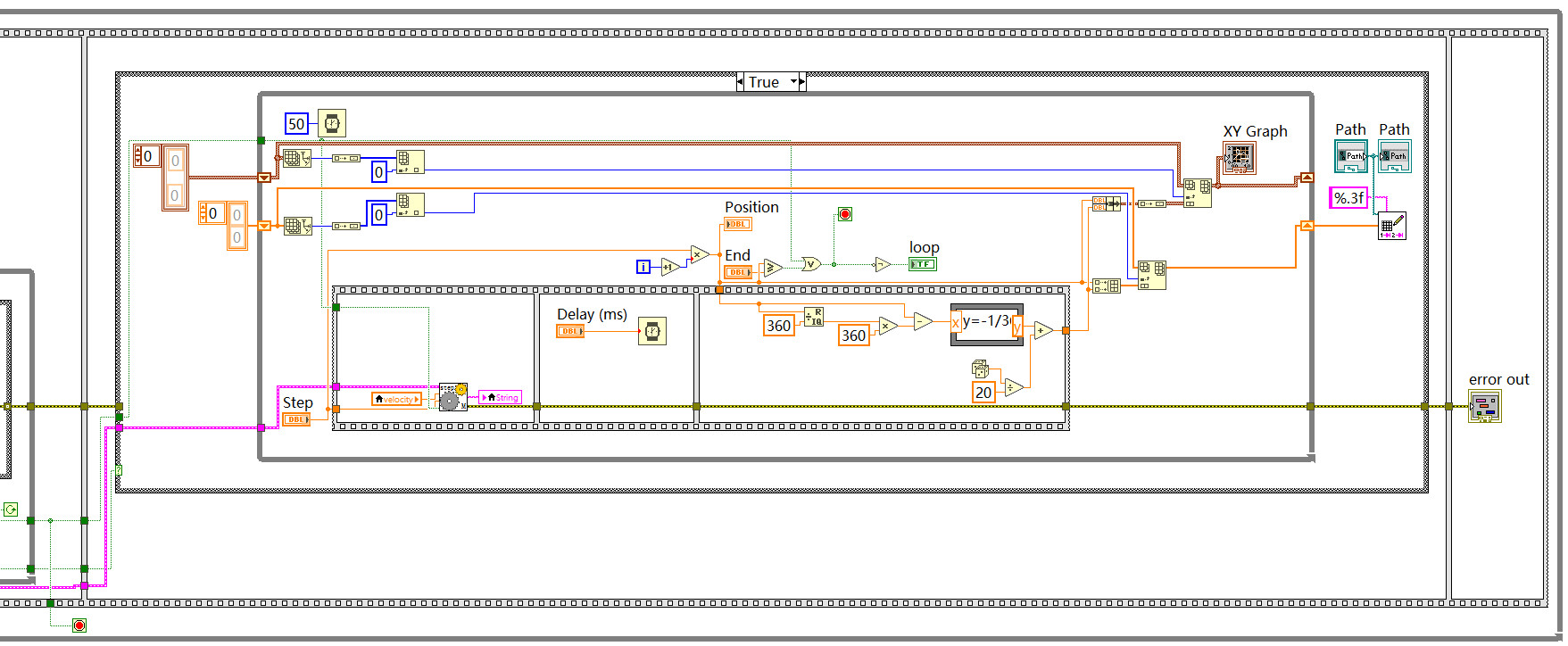

程序框圖

功能實現

1. 選擇目標串口對應的端口號，配置波特率等信息；
2. 點擊運行按鈕，自動打開串口；
3. 單次運行：
   (a)輸入目標旋轉角度值；
   (b)點擊 Go To 按鈕，字符面板顯示發送和接收的信息；
   (c) Running 指示燈顯示旋轉狀態（運行時點亮，靜止時熄滅）；
4. 連續運行：
   (a)輸入步長、目標角度、延時、文件保存路徑；
   (b)點擊 START 按鈕開始運行；
   (c)實時顯示位置、循環狀態、提示字符串；
   (d)顯示數據與角度演化曲線；
   (e)運行結束后，曲線數據自動保存至目標路徑。
5. 點擊 Terminate 按鈕終止程序。

效果演示

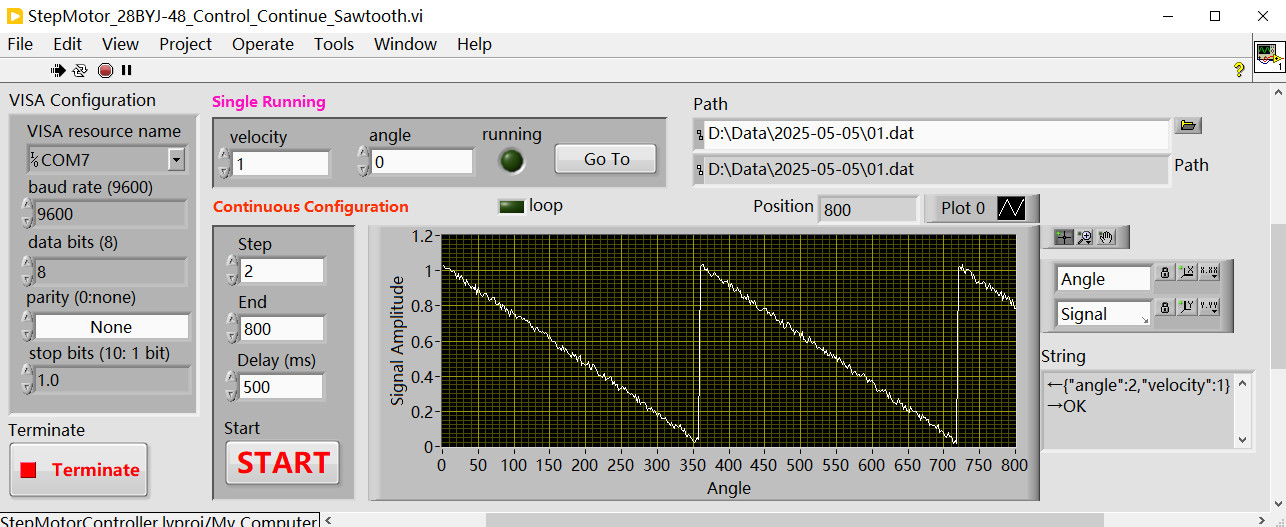

參數配置完成后點擊 START 按鈕運行程序

數據保存樣式

至此完成了 RP2350 開發板結合 LabVIEW 上位機實現自動數據采集的項目。

案例二：自動雨刷（自動撐傘裝置、自動澆水器、自動換水魚缸）

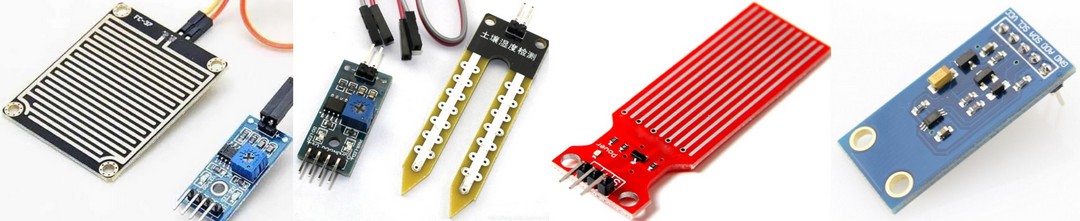

結合雨滴傳感器、土壤濕度傳感器、水位傳感器、光強傳感器等，當檢測到傳感器模擬信號變化或達到閾值，旋轉步進電機實現力矩傳遞和機械驅動目標裝置，實現擺動、進動、旋動、開關等操作，自動完成設定任務。

總結

本文介紹了 DFRobot Beetle RP2350 開發板使用 LabVIEW 上位機串口發送指令，實現步進電機 單步 和 連續 旋轉指定角度的項目設計。

進一步結合具體的應用場景，設計了開發板與儀器的聯合調用、進而實現數據自動采集的應用案例。

結合其他應用場景，有針對性地提出了工程設計思路與解決方案。

上述系統性的測試為電機驅動等相關類似項目提供了新思路，也為該型號開發板的應用提供了具有 LabVIEW 上位機控制的一系列有價值的參考。
