LMH6619Q（雙）是一款130 MHz軌對軌輸入和輸出放大器，設計用于需要高速、低電源電流、低噪聲以及驅動復雜ADC和視頻負載能力的廣泛應用。工作電壓范圍從2.7V延伸到11V，在5V時，電源電流通常為每通道1.25mA。LMH6619Q是PowerWise?家族的成員，具有出色的功率性能比。

數據手冊:*附件：LMH6619-Q1 汽車雙路、130MHz、1.25mA RRIO運算放大器技術手冊.pdf

放大器的電壓反饋設計拓撲提供平衡輸入和高開環增益，便于在有源濾波器設計等應用中使用和精確。偏移電壓通常為0.1 mV，達到0.01%的穩定時間為120 ns，與100 kHz的100 dBc SFDR相結合，使該部分適合用作流行的8位、10位、12位和14位兆采樣ADC的輸入緩沖器。
輸入共模范圍超出電源軌200 mV。在具有接地端接150Ω負載的單個5V電源上，輸出擺動到接地軌的37 mV以內，而中間軌端接1 kΩ負載將擺動到任一軌的77 mV，在低功率軌上提供真正的單電源操作和最大的信號動態范圍。放大器輸出將提供和吸收35mA的電流，并在不需要外部補償的情況下驅動高達30pF的負載。
LMH6619Q采用8引腳SOIC封裝。

特性
VS=5V，RL=1 kΩ，TA=25°C，AV=+1，
除非另有規定。
工作電壓范圍2.7V至11V
每個通道的電源電流為1.25 mA
小信號帶寬130 MHz
輸入偏移電壓（25°C時的限制）±0.75 mV
轉換速率55 V/μs
沉降時間為0.1%90 ns
沉降時間為0.01%120 ns
SFDR（f=100 kHz，AV=+1，VOUT=2 VPP）100 dBc
0.1 dB帶寬（AV=+2）15 MHz
低電壓噪聲10 nV/√Hz
軌對軌輸入和輸出
AEC-Q100 2級合格–40°C至+105°C
按照汽車級流程制造

典型特性

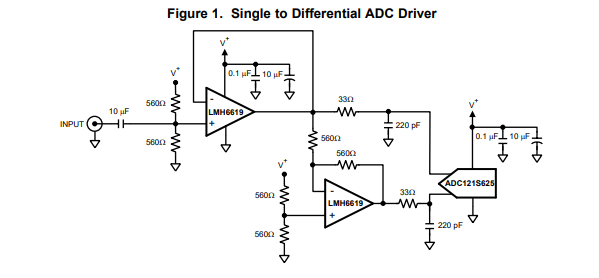

典型應用
