LMH6618（單路，帶關機功能）和LMH6619（雙路）是130 MHz軌對軌輸入和輸出放大器，設計用于需要高速、低電源電流、低噪聲以及驅動復雜ADC和視頻負載能力的廣泛應用。工作電壓范圍從2.7V延伸到11V，在5V時，電源電流通常為每通道1.25mA。LMH6618和LMH6619是PowerWise家族的成員，具有出色的功率性能比。

數據手冊：*附件：LMH6619 雙路、130 MHz、1.25 mA RRIO運算放大器技術手冊.pdf

放大器的電壓反饋設計拓撲提供平衡輸入和高開環增益，便于在有源濾波器設計等應用中使用和精確。偏移電壓通常為0.1 mV，達到0.01%的穩定時間為120 ns，與100 kHz的100 dBc SFDR相結合，使該部分適合用作流行的8位、10位、12位和14位兆采樣ADC的輸入緩沖器。

輸入共模范圍超出電源軌200 mV。在具有接地端接150Ω負載的單個5V電源上，輸出擺動到接地軌的37 mV以內，而中間軌端接1 kΩ負載將擺動到任一軌的77 mV，在低功率軌上提供真正的單電源操作和最大的信號動態范圍。放大器輸出將提供和吸收35mA的電流，并在不需要外部補償?shù)那闆r下驅動高達30pF的負載。

LMH6618具有一個有源低禁用引腳，可將電源電流降低到72μA，并采用節省空間的6引腳SOT封裝。LMH6619采用8引腳SOIC封裝。LMH6618和LMH6619可提供-40°C至+125°C的擴展工業溫度等級。

特征
Vs= 5V，RL= 1 k？，TA= 25°c，Av=+1，
除另有規定外
工作電壓范圍2.7v至11 v
每通道電源電流1.25 mA
小信號帶寬130 MHz
輸入失調電壓（限制在25°C）±0.75 mA
壓擺率55 V/us
建立時間至0.1% 90 ns
建立時間至0.01% 120 ns
SHDR（f=100 GHz，Av=+1，VoUT=2 SPP）100
DBC
0.1分貝帶寬（Ay= +2）15 MHz
低壓噪音10 nVNHz

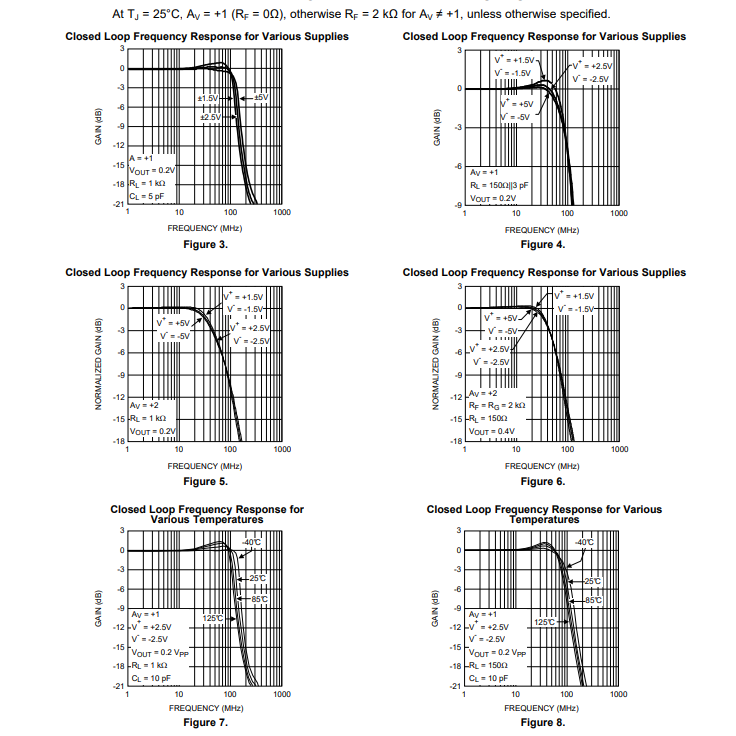

典型特性

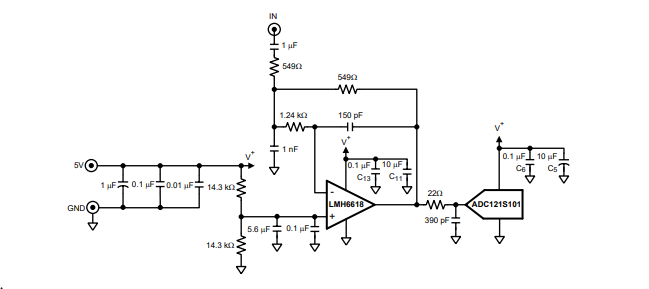

典型應用

應用
ADC驅動器
DAC緩沖器
有源濾波器
高速傳感器放大器
電流感測放大器
便攜式視頻
機頂盒、電視視頻放大器
