TPSI3050M 是一款完全集成的隔離式開關驅動器，與外部電源開關結合使用時，可形成完整的隔離式固態繼電器 （SSR）。具有 10V 的標稱柵極驅動電壓、1.5A 和 3.0A 的峰值拉電流和灌電流，可以選擇多種外部電源開關，以滿足廣泛的應用。TPSI3050M 從其初級側接收的電源產生自己的次級偏置電源，因此不需要隔離式次級電源偏置。此外，TPSI3050M 還可以選擇為外部支持電路供電，以滿足各種應用需求。
*附件：tpsi3050m.pdf

TPSI3050M 根據所需的 input pins 數量支持兩種作模式。在雙線模式下（通常用于驅動機械繼電器），控制開關只需要兩個引腳，并支持 6.5V 至 48V 的寬工作電壓范圍。在三線模式下，3V 至 5.5V 的主電源由外部提供，開關通過單獨的使能進行控制。

次級側提供 10V 穩壓浮動電源軌，用于驅動各種電源開關，無需次級偏置電源。該應用可以驅動用于 DC 應用的單個電源開關或用于 AC 應用的雙背靠背電源開關，以及各種類型的 SCR。TPSI3050M 集成隔離保護功能非常堅固，與傳統的機械繼電器和光耦合器相比，具有更高的可靠性、更低的功耗和更大的溫度范圍。

通過使用從 PXFR 引腳到 VSSP 的外部電阻器，可以從 7 個功率級別設置中選擇 7 個功率級別設置之一，從而調整 TPSI3050M 的功率傳輸。此作允許根據應用的需要，在功耗與次級上提供的功率之間進行權衡。

特性

• 無需隔離的次級電源
• 驅動外部功率晶體管或 SCR
• 5kVRMS 增強型隔離
• 10V 柵極驅動;1.5A/2.5A 峰值拉/灌電流
• 高達 50mW 的電源，用于外部輔助電路
• 支持 AC 或 DC 切換
• 支持兩線或三線模式
• 7 級功率傳輸，電阻可選
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 溫度范圍 –55°C 至 125°C 環境溫度
• 安全相關認證
  • 計劃：符合 DIN EN IEC 60747-17 （VDE 0884-17） 標準的 7071VPK 增強型隔離
  • 計劃：5kVRMS 隔離，持續 1 分鐘，符合 UL 1577 標準

參數

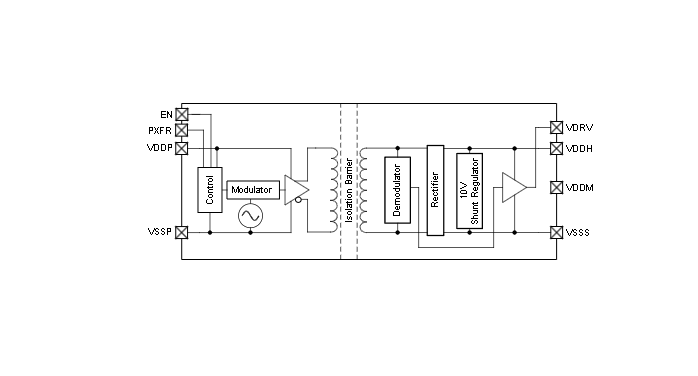

方框圖

一、產品概述

TPSI3050M是一款增強型隔離開關驅動器，集成了10V柵極驅動和偏置電源。它適用于驅動外部功率晶體管或硅控整流器（SCR），并廣泛用于固態繼電器（SSR）、航空電子、電池管理系統、混合動力及電力傳動系統、建筑自動化和工廠自動化等領域。

二、主要特性

• ?增強型隔離?：提供5kV RMS的隔離電壓，支持更高的安全性和可靠性。
• ?集成偏置電源?：無需獨立的次級偏置電源，簡化電路設計。
• ?寬電壓范圍?：支持6.5V至48V（兩線模式）或3V至5.5V（三線模式）的寬電壓輸入范圍。
• ?高驅動能力?：10V柵極驅動電壓，提供1.5A/2.5A的峰值源/匯電流，適用于多種外部功率開關。
• ?多種工作模式?：支持兩線或三線操作模式，靈活滿足不同應用需求。
• ?功能安全?：提供文檔支持，輔助功能安全系統設計。
• ?溫度范圍寬?：工作環境溫度范圍為-55°C至125°C。

三、引腳配置與功能

TPSI3050M采用8引腳SOIC封裝，主要引腳包括：

• ?EN?：使能輸入引腳，控制開關驅動器的輸出。
• ?PXFR?：功率轉移控制引腳，通過外部電阻設置功率傳輸水平。
• ?VDDP?：初級側電源引腳（三線模式）。
• ?VSSP?：初級側地引腳。
• ?VSSS?：次級側地引腳。
• ?VDDM?：生成的中間電源引腳。
• ?VDDH?：生成的高電源引腳。
• ?VDRV?：驅動輸出引腳，提供柵極驅動電壓。

四、電氣特性

• ?工作結溫?：-55°C至150°C。
• ?初級側供電電壓?：3V至5.5V（三線模式），6.5V至48V（兩線模式）。
• ?柵極驅動電壓?：10V。
• ?柵極驅動峰值電流?：1.5A（源），2.5A（匯）。
• ?次級側輸出電流?：可達50mW，用于外部輔助電路。

五、應用與實現

• ?典型應用?：驅動MOSFET、IGBT或SCR等功率開關，用于SSR、AC/DC轉換器等。
• ?設計指南?：提供詳細的設計步驟和參數計算，包括C DIV1、C DIV2電容選擇、R PXFR電阻設置、柵極驅動電阻選擇等。
• ?布局建議?：強調組件放置、接地考慮、高頻信號路徑優化等關鍵布局要素。

六、安全與合規性

• ?安全認證?：計劃獲得7071V PK增強型隔離認證（根據DIN EN IEC 60747-17）和5kV RMS隔離認證（根據UL 1577）。
• ?靜電放電（ESD）保護?：符合HBM ±2000V和CDM ±750V（角落引腳）的標準。

七、封裝與訂購信息

• ?封裝類型?：SOIC-8（DWZ）。
• ?訂購信息?：提供詳細的封裝尺寸、引腳排列、包裝選項和RoHS合規性信息。
