LMC7215-Q1 汽車級、微功耗、CMOS、單路比較器技術手冊
LMC7215/LMC7215-Q1/LMC7225是超低功耗比較器，最大電源電流為1μa。它們設計用于在2V至8V的寬范圍電源電壓下運行。
數據手冊：*附件：LMC7215-Q1 汽車級、微功耗、CMOS、單路比較器技術手冊.pdf
LMC7215/LMC7215-Q1/LMC7225具有大于軌到軌共模電壓范圍。這在單電源應用中是一個真正的優勢。
LMC7215具有推挽式輸出級。此功能允許在驅動任何負載時以絕對最小的功耗運行。
LMC7225具有開放漏極輸出。通過連接外部電阻器，比較器的輸出可以用作任何所需電壓的電平移位器，最高可達15V。
LMC7215/LMC7215-Q1/LMC7225專為低功耗是關鍵參數的系統而設計。
在2.7V至5V的全電源電壓范圍內確保運行，軌對軌性能使該比較器成為電池供電應用的理想選擇。
特性
超低功耗0.7μA
電源電壓范圍寬，2V至8V
輸入共模范圍超過V+和V-
打開收集器并推拉輸出
高輸出電流驅動：（@VS=5V）45mA
傳播延遲（@VS=5V，10mV超速）25μs
微型5引腳SOT-23封裝
鎖存電阻>300mA
LMC7215-Q1是符合AEC-Q100 3級標準的汽車級產品。

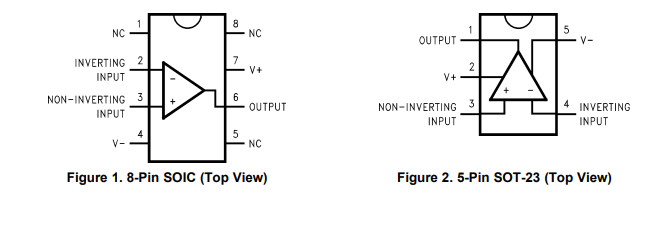

引腳功能和配置

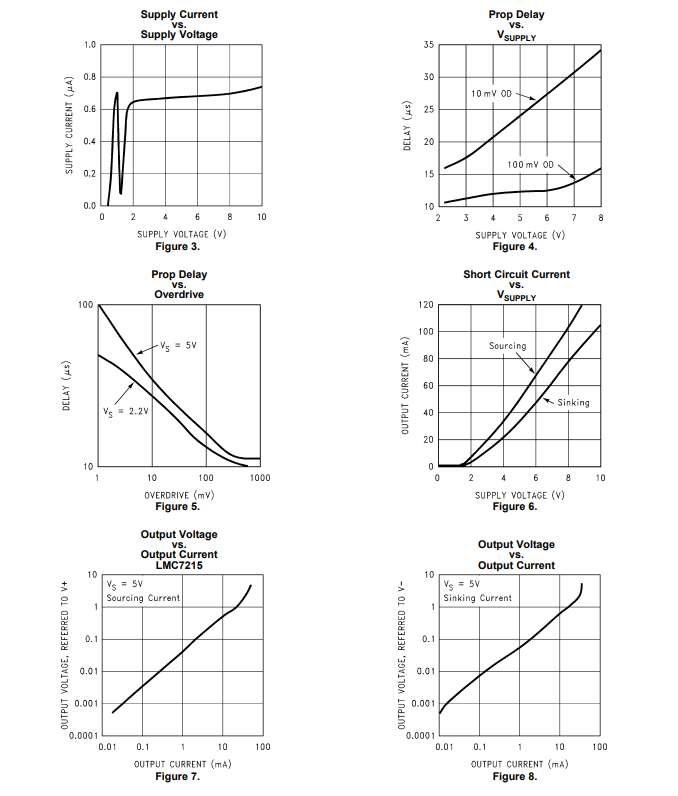

典型特性
