OPA211 系列精準運算放大器用一個只有 3.6mA 的電源電流實現極低 1.1nV/√Hz噪聲密度。 這個系列產品還提供軌到軌輸出擺幅，這大大增加了動態范圍。

數據手冊：*附件：OPA211-EP 低噪聲、低功耗、精密運算放大器技術手冊.pdf

OPA211 系列產品極低的電壓和低電流噪聲、高速度、和寬輸出擺幅使得這些器件成為 PLL 應用中環路濾波放大器的出色選擇。

在精準數據采集應用中，OPA211 運算放大器系列產品在整個 10V 輸出擺幅內實現 16 位精度所需的穩定時間為 700ns。 這個交流性能，與溫度范圍內只有 125μV 的偏移和 0.35μV/°C 的漂移組合在一起，使得 OPA211 成為驅動高精度 16 位模數轉換器 (ADC) 或者緩沖高分辨率數模轉換器 (DAC) 輸出的理想選擇。

OPA211 可在 ±2.25V 至 ±18V 的寬雙電源范圍，或者 +4.5V 至 +36V 的單電源范圍內運行。

OPA211 采用小型微型小外形尺寸 (MSOP)-8 封裝。 這個運算放大器的額定溫度范圍 T A =-55°C 至 +125°C。

特性

• 低電壓噪聲：1kHz 時為 1.1nV/√Hz
• 輸入電壓噪聲：
  80nV PP （0.1Hz 至 10Hz）
• 總諧波失真 (THD)+N：-136dB (G=1,f=1kHz)
• 偏移電壓：180μV（最大值）
• 偏移電壓漂移：0.35μV/°C（典型值）
• 低電源電流：每通道 3.6mA（典型值）
• 單位增益穩定
• 增益帶寬產品：
  80MHz (G=100)
  45MHz (G=1)
• 轉換率：27V/μs
• 16 位穩定時間：700ns
• 寬電源范圍：
  ±2.25V 至 ±18V，或者 +4.5V 至 +36V
• 軌至軌輸出
• 輸出電流：30 mA

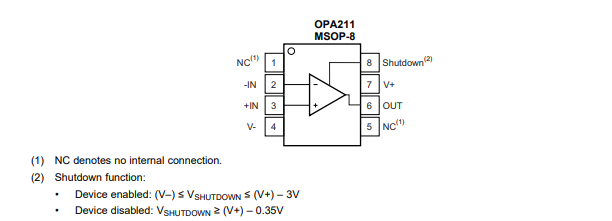

引腳功能和配置

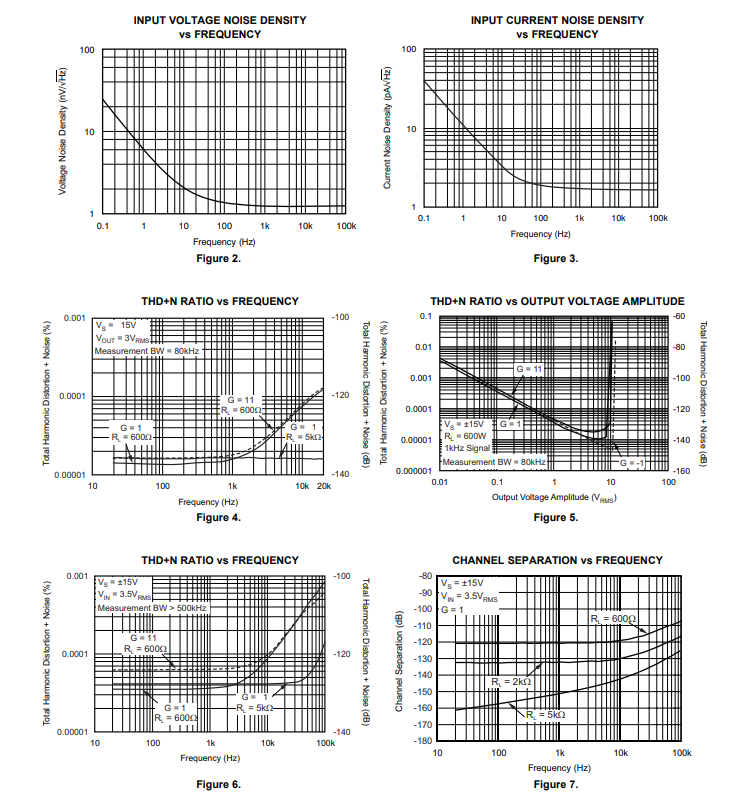

典型特性

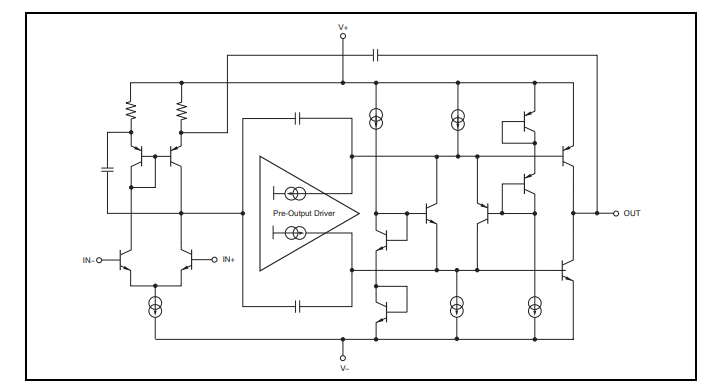

功能方框圖

應用范圍
鎖相環路(PLL)環路濾波器
低噪聲、低功耗信號處理
16 位模數轉換器(ADC)驅動器
數模轉換器(DAC) 輸出放大器
有源濾波器
低噪聲儀器放大器
超聲波放大器
專業音頻前置放大器
低噪聲頻率合成器
紅外檢測器放大器
水診器放大器
地音探聽器放大器
醫療應用
