OPA2x11 系列精密運算放大器在供電電流3.6mA條件下，實現 1.1nV/√Hz 的極低噪聲密度。該系列器件同時提供軌至軌輸出擺幅，最大限度地擴大了動態范圍。

數據手冊：*附件：OPA2211A 低噪聲、低功耗精密運算放大器技術手冊.pdf

憑借極低電壓和低電流噪聲、高速以及寬輸出擺幅等特性，OPA2x11 系列器件可作為性能優異的環路濾波器放大器而廣泛應用于各類 PLL 應用。

在精密數據采集 應用中，OPA2x11 系列運算放大器在整個 10V 輸出擺幅范圍內提供 700ns 的建立時間，且精度達 16 位。該交流性能，再加上僅為 125μV 的失調電壓以及 0.35μV/°C 的溫漂，使 OPA2x11 系列器件非常適合用于驅動高精度 16 位模數轉換器 (ADC) 或緩沖高分辨率數模轉換器 (DAC) 輸出。

OPA2x11 系列器件可在 ±2.25V 至 ±18V 的雙電源寬電壓范圍或 4.5V 至 36V 的單電源寬電壓范圍內運行。

OPA211 采用小型 SON-8 (3mm × 3mm)、VSSOP-8 和 SOIC-8 封裝。雙通道版本 (OPA2211) 可采用 SON-8 (3mm × 3mm) 或 SO-8 PowerPAD?封裝選項。該系列運算放大器的額定工作溫度 TA = –40°C 至 +125°C。

特性
? 低電壓噪聲：1kHz 時為 1.1nV/√Hz
? 輸入電壓噪聲: 80 nVPP（0.1Hz 至 10Hz）
? 總諧波失真+噪聲 (THD+N)：–136dB（G = 1，? =
1kHz）
? 失調電壓：125μV（最大值）
? 失調電壓溫漂：0.35μV/°C（典型值）
? 低電源電流：3.6mA/通道（典型值）
? 單位增益穩定
? 增益帶寬積:
– 80MHz (G = 100)
– 45MHz (G = 1)
? 壓擺率：27V/μs
? 16 位穩定時間：700ns
? 寬電源范圍：
– ±2.25 至 ±18V，4.5V 至 36V
? 軌至軌輸出
? 輸出電流：30mA
? SON-8 (3mm × 3mm)、VSSOP-8 和 SOIC-8

引腳功能和配置

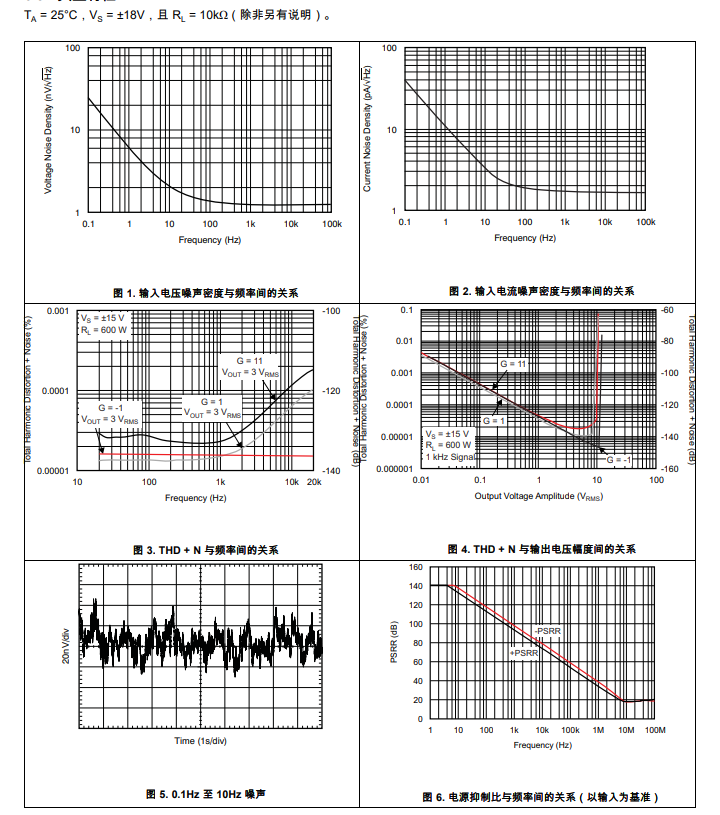

典型特性

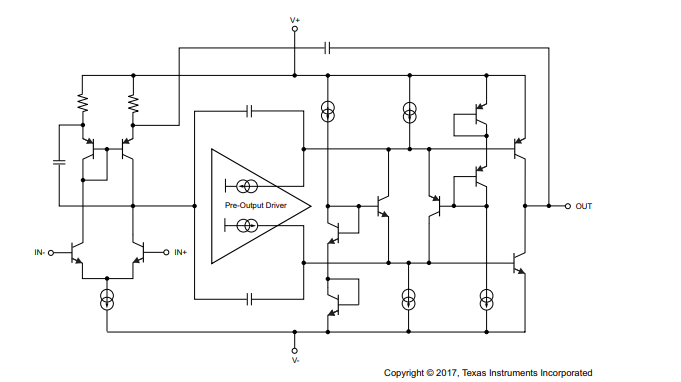

功能方框圖

應用
? PLL 環路濾波器
? 低噪聲、低功耗信號處理
? 16 位模數轉換器 (ADC) 驅動器
? 數模轉換器 (DAC) 輸出放大器
? 有源濾波器
? 低噪聲儀表放大器
? 超聲波放大器
? 專業音頻前置放大器
? 低噪聲頻率合成器
? 紅外檢測器放大器
? 水下聽音器放大器
? 地震檢波器放大器
? 醫療儀表
