基于ZU7EV的FMC 通用PCIe卡

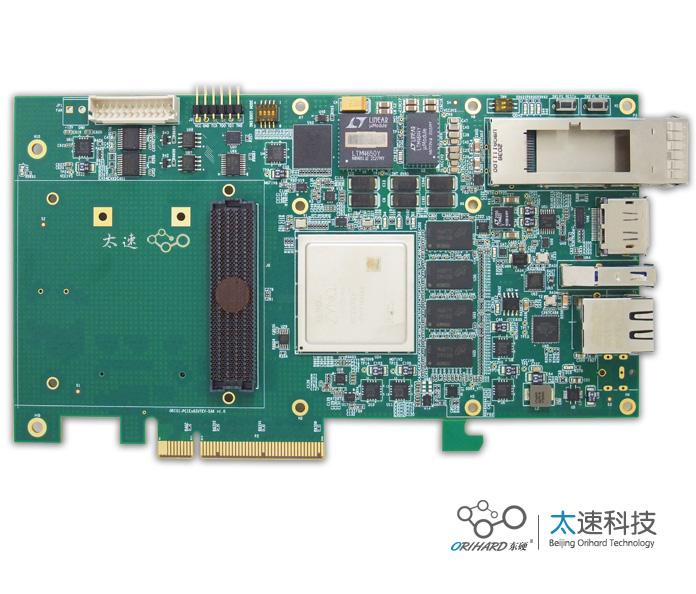

一、板卡簡介
基于通用PCIe ，實現FMC的數據接口和主控計算，廣泛應用于工業控制，檢測，視覺處理。支持工業級溫度工作。

二、主要功能

1、板卡核心芯片使用ZU7EV/11EG-2FFVC1156I，PL端一路DDR4 64bit，4GB容量；PS端一路DDR4 64bit，4GB容量；支持EMMC、QSPIFlash、SD卡加載；
2、板內PL支持1個標準FMCHPC接口，支持8個GTH，LA，HA，HB，I2C信號。
3、板內PL支持1路QSFP+光纖；
4、板內PS支持1路mSATA硬盤，支持2TB容量存儲；
5、板內PS支持1路千兆網絡，1路調試RS232；
6、板卡PS支持1路I2C總線，連接加密E2PROM，和板卡測溫芯片；
7、板卡PS支持USB3.0，DP顯示接口
8、板卡PS支持Can，IO，Uart，SPI接口
9、板卡+12V供電，支持工業級芯片，滿足-25℃到+65℃工作。
三、板卡軟件

板卡支持 Vivado2018.3軟件開發，完成接口軟件測試，Linux操作系統移植和上位機Demo軟件開發。實現PS，PL各路接口測試，目前完成PCIe功能開發，千兆網，萬兆網的開發，FMC接口匹配公司視頻，AD類子卡，有充分的接口互聯軟件，基礎軟件功能免費提供，高端軟件及復雜軟件進行定制。

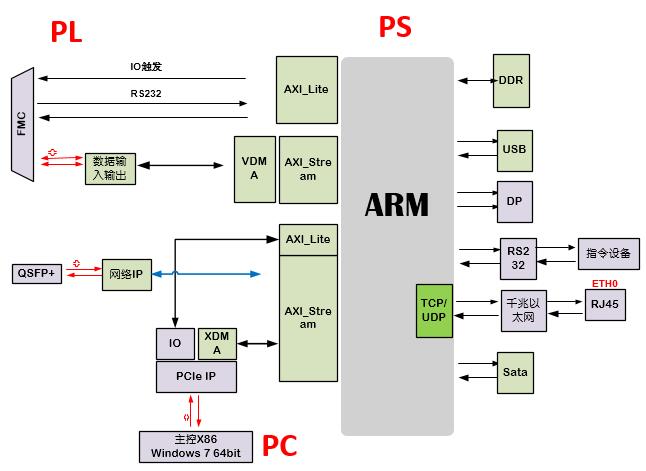

軟件結構：

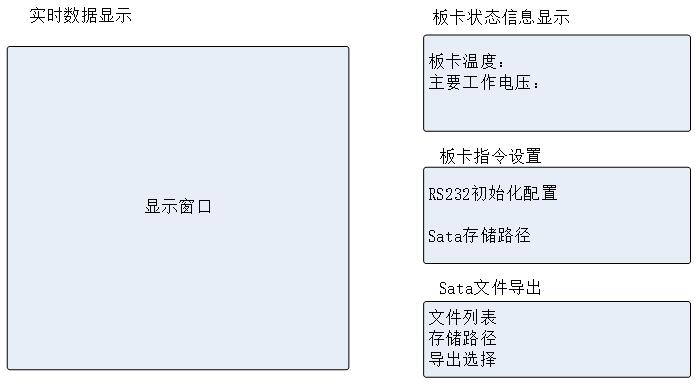

PXIe X86主控板軟件界面
本板卡可以作為一個子PCIe設備，與X86主板互聯，實現數據的接入和預處理。

板卡也可以作為一個主控管理板，自帶顯示，鼠標鍵盤，硬盤存儲。通過GTH擴展不同的外部設備，實現多路AD，DA的信號接入，圖像的接入。實現震動信號、電力信號，音頻信號，圖像信號的分析處理。

四、板卡存儲采集應用

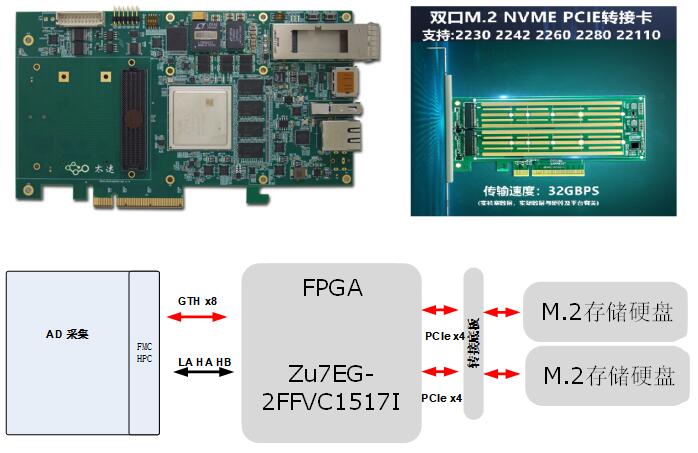

板卡可以把PCIe金手指部分，通過底板連接一個 PCIe固態硬盤卡。構建一套嵌入式的高速存儲解決方案。
雙盤存儲，可以到4GB/s，FMC擴展接入，AD，圖像等信號，也可以通過QSFP+接入光纖數據。
存儲通過ARM，可以支持文件系統，并通過ARM的千兆網絡導出。
M.2 硬盤可以拔出，插入到電腦硬件，進行數據文件訪問。

第二種：FMC子卡進行存儲擴展。雙M.2 存儲硬盤
