1. es8388聲卡介紹

1.1 硬件接口

硬件接口位置如下所示。

1.2 聲卡選擇

es8388聲卡在EASY-EAI-Orin-Nano中配置成Card0，因此用aplay命令指定es8388是-c 0。

EASY-EAI-Orin-Nano與【音頻輸出】相關的聲卡資源介紹可參考《外設接口使用說明/音頻輸出/聲卡輸出資源》。關于alsa命令(aplay,arecord,amixer)的使用可參考《alsa使用簡介》。

2. es8388聲卡控制

2.1 音頻播放

音頻播放采用aplay命令進行。

aplay -D plughw:0,0 test.wav ##聲音從Card0輸出

2.2 輸出切換

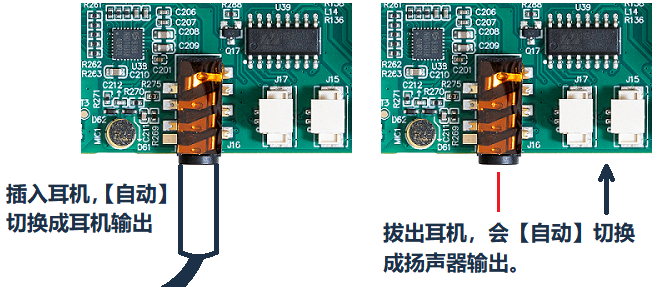

es8388在驅動層面已經做好了耳機檢測，一旦耳機接口檢測到有【音頻線插入】，音頻會【自動】從耳機孔輸出播放；一旦拔出音頻信號線，音頻會【自動】切換到從揚聲器播放。

手動控制輸出情況命令如下：

開/關【揚聲器】

amixer -c 0 cset name='Speaker Switch' 'ON' ##開 amixer -c 0 cset name='Speaker Switch' 'OFF' ##關

開/關【耳機接口】

amixer -c 0 cset name='Headphone Switch' 'ON' ##開 amixer -c 0 cset name='Headphone Switch' 'OFF' ##關

2.3 音量調節

Card0輸出音量【值】的【范圍】是從 0到192

amixer -c 0 cset name='PCM Volume' 0 ##設置Card0輸出音量【值】為 0 amixer -c 0 cset name='PCM Volume' 170 ##設置Card0輸出音量【值】為 170 amixer -c 0 cset name='PCM Volume' 192 ##設置Card0輸出音量【值】為 192

注：此處的【值】是跟增益正相關的一個變量，但它既不是增益，也不是音量百分比。并且調整它，音量大小變化【不是線性】的。

3.聲卡使用筆記

硬件層面使用的i2s/sai控制器，它們本身就是不支持單聲道、混音等使用情況。但用戶可以通過alsa-plug去做一些數據轉換。具體操作方法就是修改~/.asoundrc文件。

3.1通道轉換

由于i2s/sai控制器不支持單聲道，如果用戶要播放一些單聲道的音頻文件，會出現“2倍速播放”的現象。因此用戶需要修改~/.asoundrc文件做通道轉換，在文件的具體添加如下內容：

pcm.!default { type asym playback.pcm "playbackmono" capture.pcm "hw:0,0" } pcm.playbackmono { type route slave.pcm "hw:0,0" # 輸出到聲卡設備hw:0,0 slave.channels 2 ttable { #配置通道route， 0.0 0.5 0.1 0.5 1.0 0.5 1.1 0.5 } }

然后在播放音頻文件時，把命令改成：

aplay -D default test_mono.wav

或者

aplay -D playbackmono test_mono.wav 審核編輯 黃宇
