1. RTC介紹

RTC的英文全稱是Real-Time Clock，翻譯過來是實時時鐘芯片。實時時鐘芯片通過引腳對外提供時間讀寫接口，通常使用獨立電池供電，以保證在外部系統關電時，芯片電路正常工作，時間正常運行。

不同的時鐘芯片內部機制不一樣，但在Linux系統中驅動封裝了不同時鐘芯片的操作細節，為應用程序提供了統一的時間操作接口。

1.1 Orin-Nano的RTC資源

EASY EAI Orin-Nano 【默認不帶】RTC電路。若想底板支持RTC功能，可通過使用我司的RTC模塊進行【擴展】。

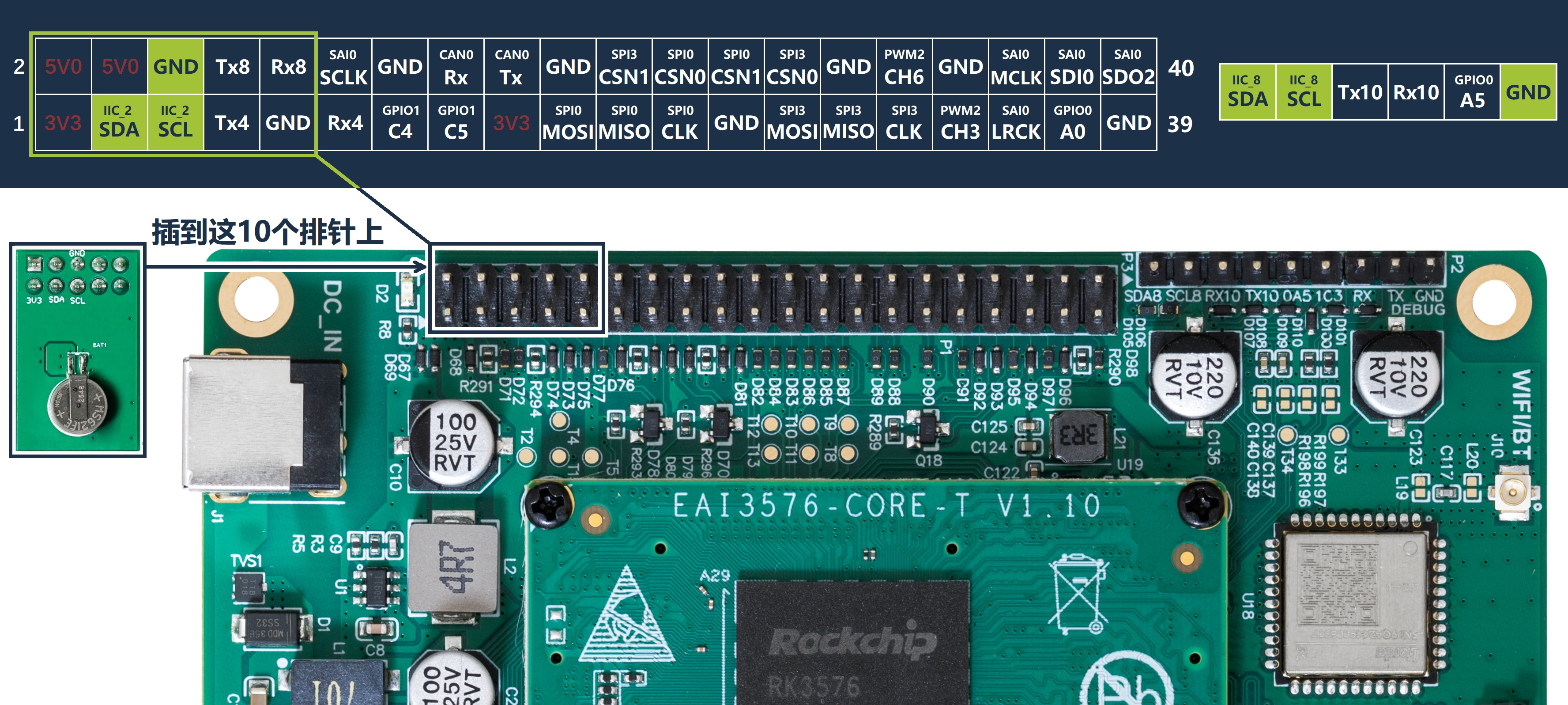

擴展RTC的具體操作：【首先】要把底板【斷電】，然后再把模塊【正面朝上】地插入到底板的40PIN接口上，如下圖所示。

插穩后，再進行【上電】操作。

通過ls命令，可查看RTC芯片是否有被系統識別

ls /dev/rtc*

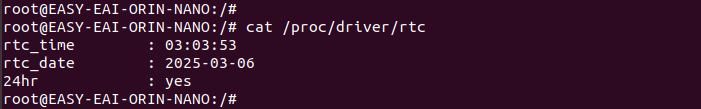

確認驅動成功加載后，可通過下方命令訪問驅動，讀出RTC芯片的所有信息。

cat /proc/driver/rtc

1.2 RTC時間的讀寫

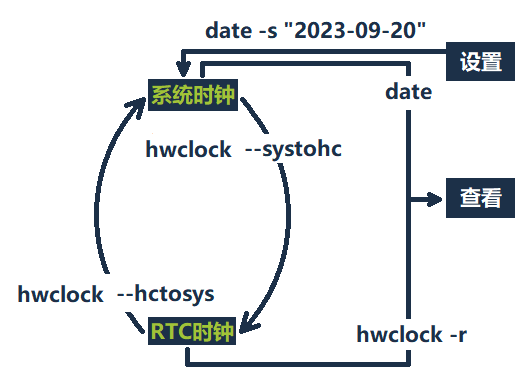

這里涉及2個時鐘，RTC芯片時鐘以及系統時鐘。手動管理RTC時鐘操作的本質就是：同步時鐘（要么把系統時鐘同步到RTC芯片時鐘上，要么把RTC芯片時鐘同步到系統時鐘）。

系統時鐘：系統時鐘本質是一個64位的整數，這個整數代表當前與Epoch Time的時間差(以秒為單位)，我們稱之為時間戳。這個時鐘由CPU主芯片定時器維護，CPU掉電后，時鐘信息就會丟失。操作系統時鐘的命令為date。

date    #查詢系統時間
date -s "2023-09-20 11:18:00"    #修改系統時間

注：

* Epoch Time：是指一個特定的時間。1970年1月1日0時0分0秒。假設現在距離1970年1月1日0時0分0秒走了N秒，在Linux系統里，時間數值就是N。

RTC芯片時鐘：RTC芯片內部所維護的時間。在系統掉電后由電池進行供電。因此系統電源掉電后RTC時間仍然能夠正常運行，RTC芯片時鐘的作用是在Linux不運行時，依然可以保持時間信息。

芯片時鐘同步到系統時鐘。

sudo hwclock --hctosys

系統時鐘同步到芯片時鐘（或者是sudo hwclock -w）。

sudo hwclock --systohc

如果只想查詢RTC芯片時鐘，但不同步到系統時鐘，可以采用以下命令。

sudo hwclock -r

1.3 時區和校時服務

RTC時鐘和系統時鐘用的都是UTC時間，不同地區所使用的時間，還需要考慮上時區的影響。另外：RTC時鐘除了可以被手動操作，校時服務也會影響RTC時鐘。EASY-EAI-Orin-Nano采用ntpd作為校時服務，若用戶對其機制不熟悉，可查閱文檔《系統時間管理介紹》。

2. 快速上手

2.1 例程源碼下載

到【百度網盤】上下載相關的單例程序：

鏈接：https://pan.baidu.com/s/1RXHMGpmGSEfFy0rb1VkXSg?pwd=1234

提取碼: 1234

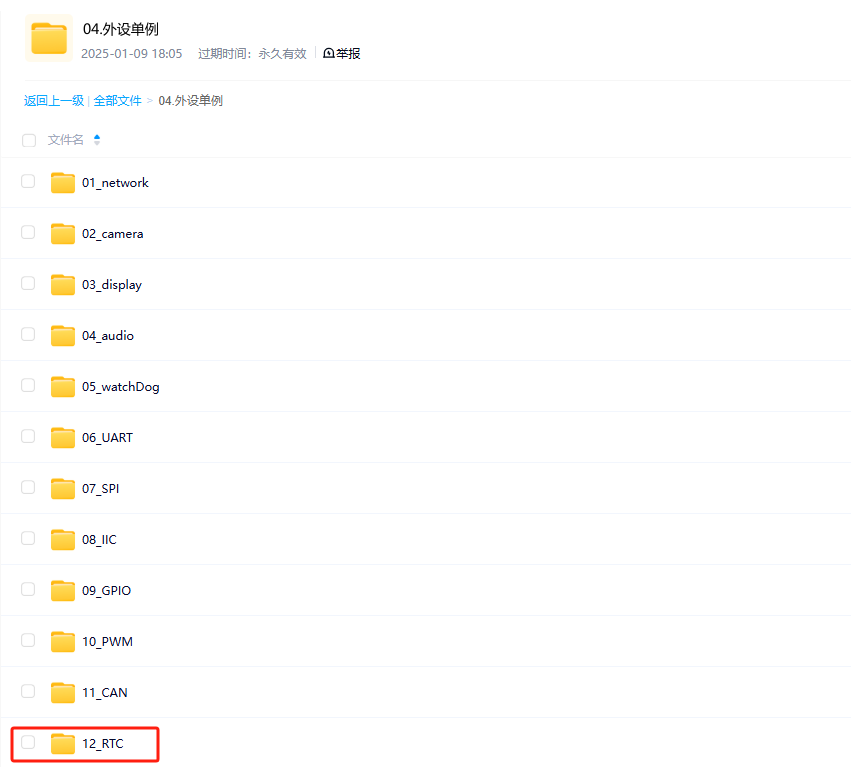

比如在windows環境中，就把單例程序下載到：此電腦D:BaiduNetdisk (無規定，用戶可自主選擇)，如下圖所示。

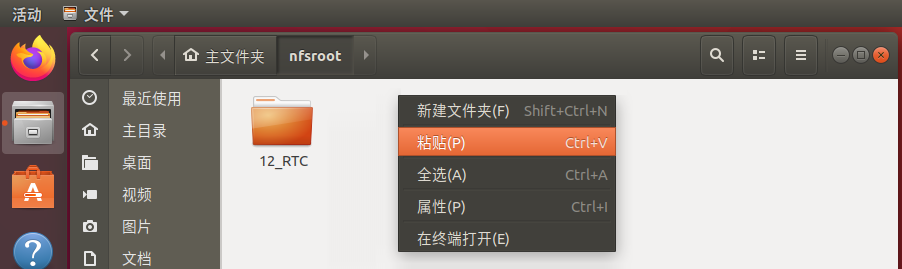

然后把例程【復制粘貼】到nfs掛載目錄中。（不清楚目錄如何構建的，可以參考《入門指南/開發環境準備/nfs服務搭建與掛載》）

2.2 例程編譯&運行

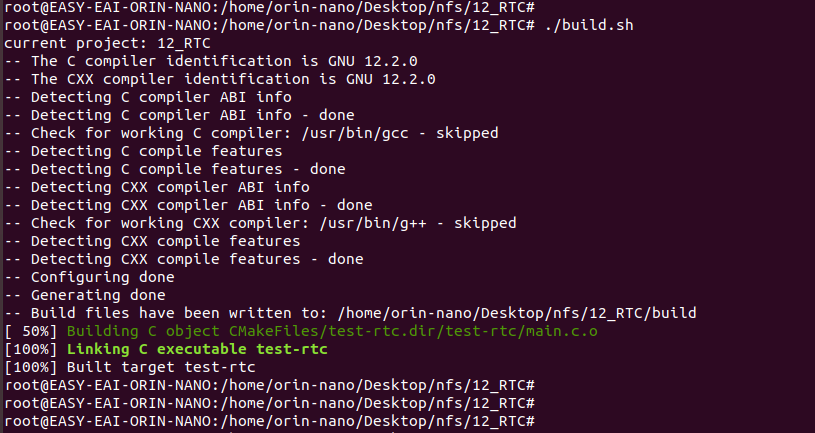

通過adb shell進入開發板環境(不清楚如何通過adb進行調試，可以參考《入門指南/開發板調試方式介紹/adb調試》)，執行下方命令定位到demo目錄，并且執行編譯操作。

cd /home/orin-nano/Desktop/nfs/12_IIC/
./build.sh

編譯成功后，會生成一個test-rtc的可執行程序在Release目錄中。

執行下方命令則可運行測試demo，如下所示。

sudo ./Release/test-rtc

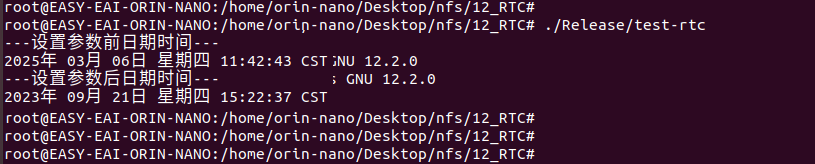

執行效果如下所示。

3. C語言使用案例

RTC的C語言使用案例，代碼地址為12_RTC/test-rtc/main.c，供用戶編碼參考。以下代碼展示了對RTC時鐘的讀寫操作流程：

int main(int argc, char const *argv[])
{
    const char *strDateTime = "2023-09-21 15:22:37";
    // 將字符串轉換為tm結構體類型的時間信息
    struct tm tm = {0};
    strptime(strDateTime, "%Y-%m-%d %H:%M:%S", &tm);
    // 打開RTC設備
    int rtc_fd = open("/dev/rtc0", O_RDWR);
    if (rtc_fd < 0) {
        perror("open RTC device /dev/rtc0 faild.");
        close(rtc_fd);
        return -1;
    }
    printf("---設置參數前日期時間---n");
    system("date");

    /***  1.關閉網絡校時服務 ***/
    system("systemctl stop ntp.service");

    /***  2.將預設好的時間寫入【RTC時鐘】 ***/
    struct rtc_time rtc_tm;
    rtc_tm.tm_sec  = tm.tm_sec;
    rtc_tm.tm_min  = tm.tm_min;
    rtc_tm.tm_hour = tm.tm_hour;
    rtc_tm.tm_mday = tm.tm_mday;
    rtc_tm.tm_mon  = tm.tm_mon;
    rtc_tm.tm_year = tm.tm_year;
    if (ioctl(rtc_fd, RTC_SET_TIME, &rtc_tm) < 0) {
        perror("set data time to rtc0");
        perror("RTC時間設置失敗");
        close(rtc_fd);
        return -1;
    }

    /***  3.將【RTC時鐘】同步回【系統時鐘】 ***/
    // 讀出剛才寫入的RTC時鐘參數
    if (ioctl(rtc_fd, RTC_RD_TIME, &rtc_tm) < 0) {
        perror("RTC時間讀取失敗");
        close(rtc_fd);
        return -1;
    }
    close(rtc_fd);
    tm.tm_sec  = rtc_tm.tm_sec;
    tm.tm_min  = rtc_tm.tm_min;
    tm.tm_hour = rtc_tm.tm_hour;
    tm.tm_mday = rtc_tm.tm_mday;
    tm.tm_mon  = rtc_tm.tm_mon;
    tm.tm_year = rtc_tm.tm_year;
    struct timeval tv;
    tv.tv_sec = mktime(&tm);
    tv.tv_usec = 0;
    // 同步時間到系統時鐘
    if(0 != settimeofday(&tv, (struct timezone *)0)){
        perror("系統時間設置失敗");
    }
    printf("---設置參數后日期時間---n");
    system("date");

    return 0;
}
