AD9859 400 MSPS、10位DAC、1.8 V CMOS直接數字頻率合成器技術手冊
概述
AD9859是一款直接數字頻率合成器(DDS)，內置一個10位DAC，工作速率最高達400 MSPS。該器件使用先進的DDS技術，連同內部高速、高性能DAC，構成數字可編程的完整高頻合成器，能夠產生最高200 MHz的頻率捷變模擬輸出正弦波。AD9859專為提供快速跳頻和精密調諧分辨率（32位頻率調諧字）而設計。頻率調諧和控制字通過串行I/O端口載入AD9859。
額定工作溫度范圍為–40°C至+105°C工業溫度范圍。
數據表：*附件：AD9859 400 MSPS、10位DAC、1.8 V CMOS直接數字頻率合成器技術手冊.pdf
應用
- LO捷變頻率合成
- 可編程時鐘發生器
- 測試與測量設備
- 商用與業余無線電激勵器
特性
- 400 MSPS內部時鐘速度
- 集成10位DAC
- 32位調諧字
- 相位噪聲：≤ ?120 dBc/Hz（1 kHz偏移，DAC輸出）
- 出色的動態性能
75 dB SFDR（AOUT為100 MHz，±100 kHz偏移時）
- 串行輸入/輸出(I/O)控制
- 1.8 V電源
- 軟件/硬件控制的斷電功能
- 48引腳TQFP/EP封裝
- PLL REFCLK乘法器（4x至20x）
- 單晶體驅動的內部振蕩器
- 相位調制功能
- 多器件同步
框圖

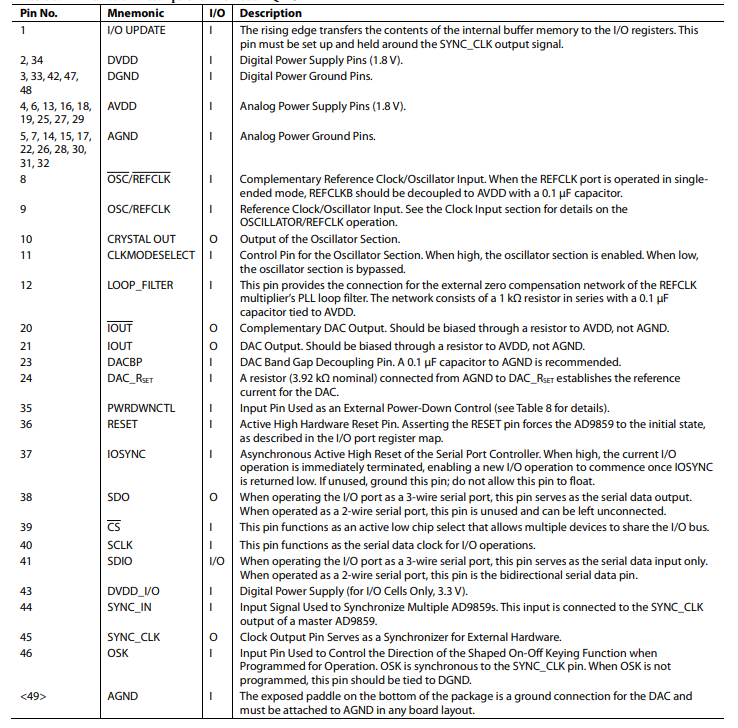

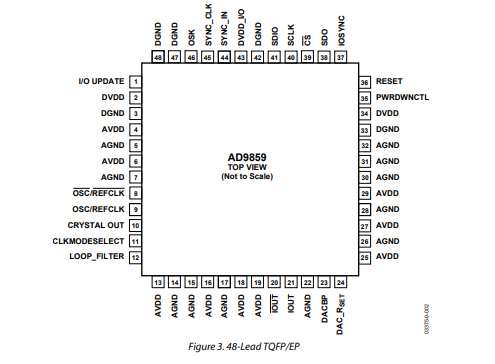

引腳配置

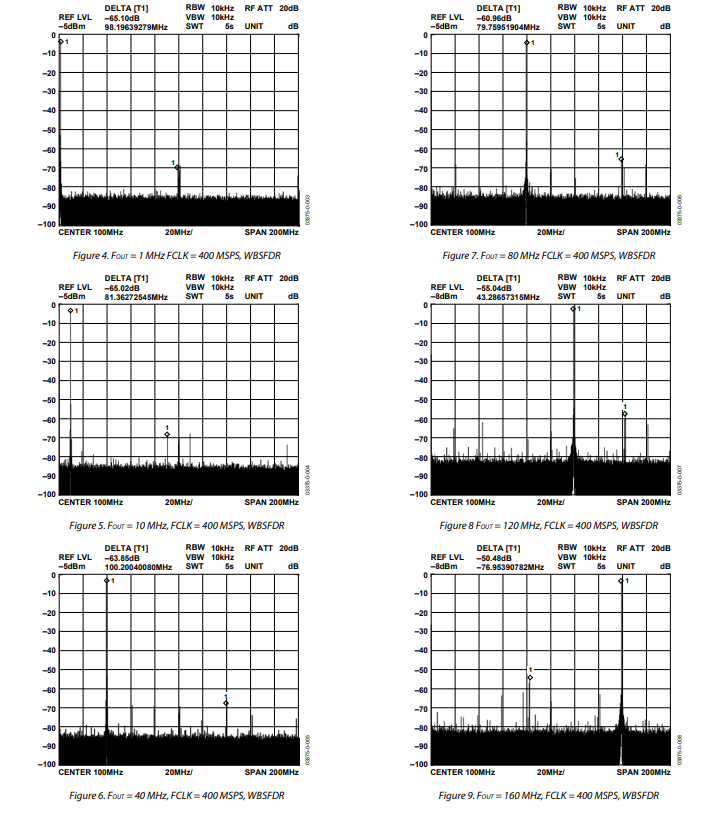

典型性能特征

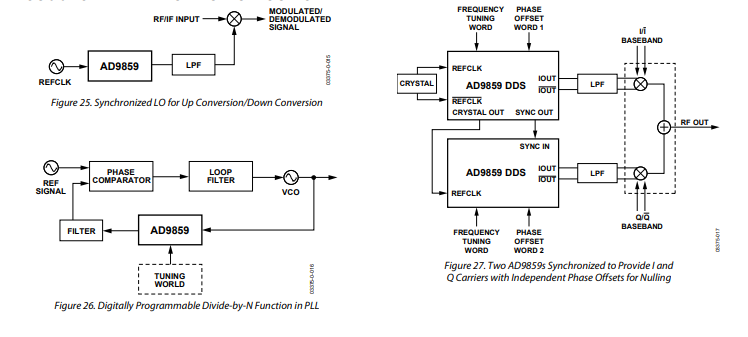

建議的應用電路
