LMV601/LMV602/LMV604 是單路、雙路和四路低壓、低功率運算放大器。 它們專門針對低壓通用應用而設計。 其它重要產品特性是低輸入偏置電流、軌到軌輸出和寬溫度范圍。 LMV601/LMV602/LMV604 在 10KHz，1MHz GBW，1.0V/μs 轉換率和 0.25mV Vos 時的電壓噪聲為 29nV。 LMV601/2/4 可由一個低至 2.7V 的單個電源電壓供電運行，同時汲取的靜態電流為 100uA（典型值）。 在關斷模式中，此電流可被減至 45pA。

數據手冊：*附件：LMV601 單路、5.5V、1MHz、高輸出電流 (75mA)、RRO運算放大器技術手冊.pdf

?40°C 至 125°C 的工業增強型溫度范圍使得 LMV601/LMV602/LMV604 能夠適應廣泛的廣泛環境應用。

LMV601 提供一個可用來禁用器件的關斷引腳。 一旦處于關斷模式，電源電流被減少至 45pA（典型值）。

LMV601 采用微型 6 引腳 SC70 封裝，LMV602 采用節省空間的 8 引腳超薄型小外形尺寸封裝 (VSSOP) 和小外形尺寸集成電路封裝 (SOIC)，而 LMV604 采用 14 引腳薄型小外形尺寸封裝 (TSSOP) 和 SOIC 封裝。 這些小型封裝放大器為需要最小印刷電路板 (PCB) 封裝尺寸的應用提供了理想的解決方案。 有空間受限 PC 電路板要求的應用包含便攜式和電池供電類電子元器件。

特性

• （典型 2.7V 電源值；除非另外注明）
• 2.7V 和 5V 技術規格
• 電源電流（每個放大器）100μA
• 增益帶寬產品 1.0MHz
• 關斷電流 (LMV601) 45pA
• 從關斷中的接通時間 (LMV601) 5μs
• 內部偏置電流 20fA

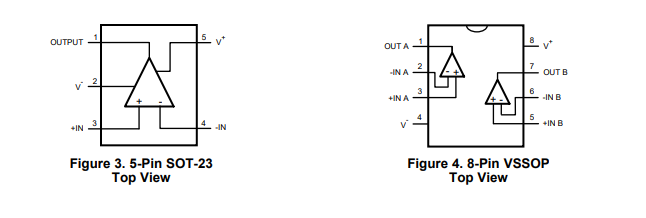

引腳圖

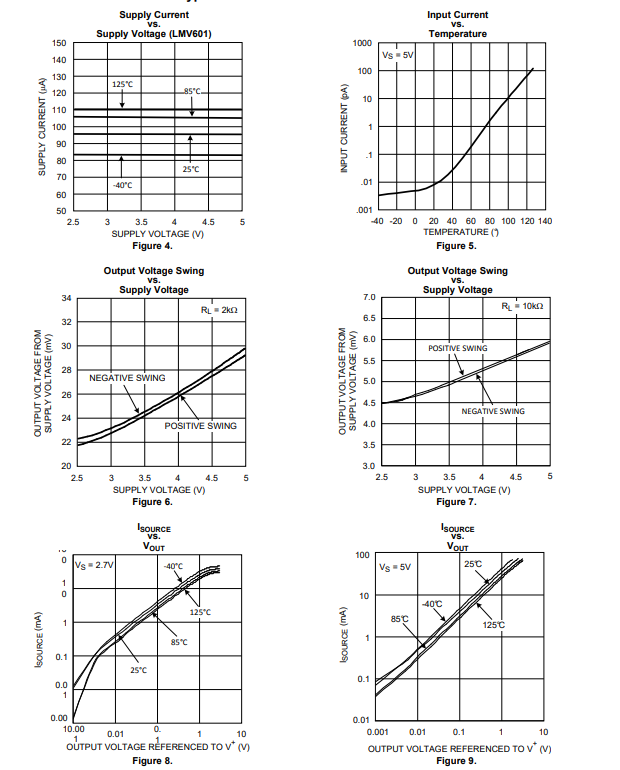

典型特性

應用范圍
無繩/蜂窩電話
筆記本電腦
掌上電腦(掌上電腦)
PCMCIA卡/音頻
便攜式/電池供電類設備
電源電流監控
電池監控
緩沖器
濾波器
驅動器
