OPA549 是一款低成本、高壓大電流運算放大器，此放大器非常適合于驅動多種負載。 這個激光微調的單片集成電路提供出色的低電平信號精度和高輸出電壓和電流。

數據手冊：*附件：OPA549-HIREL 高電壓、大電流運算放大器技術手冊.pdf

為了實現設計靈活性，OPA549 可由單電源或者雙電源供電。 輸入共模的擴展范圍低于負電源。

OPA549 在過熱情況下和電流過載時受到內部保護。 此外，OPA549 提供一個精準的、用戶可選擇的限流。 與其它使用一個與輸出電流路徑串聯的功率電阻器的設計不同，OPA549 間接的感應負載。 這樣允許使用一個電阻器或者電勢計在 0A 至 10A 間對限流進行調節，或者使用一個電壓輸出或電流輸出模數轉換器 (DAC) 來進行數控。

使能/狀態 (E/S) 引腳提供了兩個功能。 對于它的監控可被用來確定器件是否處于熱關斷狀態，它還可以被強制為低電平以禁用輸出級并且有效地斷開負載。

OPA549 采用 11 引線功率封裝。 它的銅質拉環可以很容易地安裝到散熱片上，這樣可實現出色的散熱性能。 額定運行溫度范圍為 -55°C 至 + 125°C。

特性

• 高輸出電流：
  • 8A 持續電流
  • 10A 峰值電流
• 寬電源電壓范圍：
  • 單電源：8 V至 60V
  • 雙電源：±4V 至 ±30V
• 寬輸出電壓擺幅
• 受到完全保護：
  • 過熱保護
  • 可調電流
• 輸出禁用控制
• 熱關斷指示器
• 高轉換率：9V/μs
• 控制基準引腳
• 11 引線功率封裝

引腳功能和配置

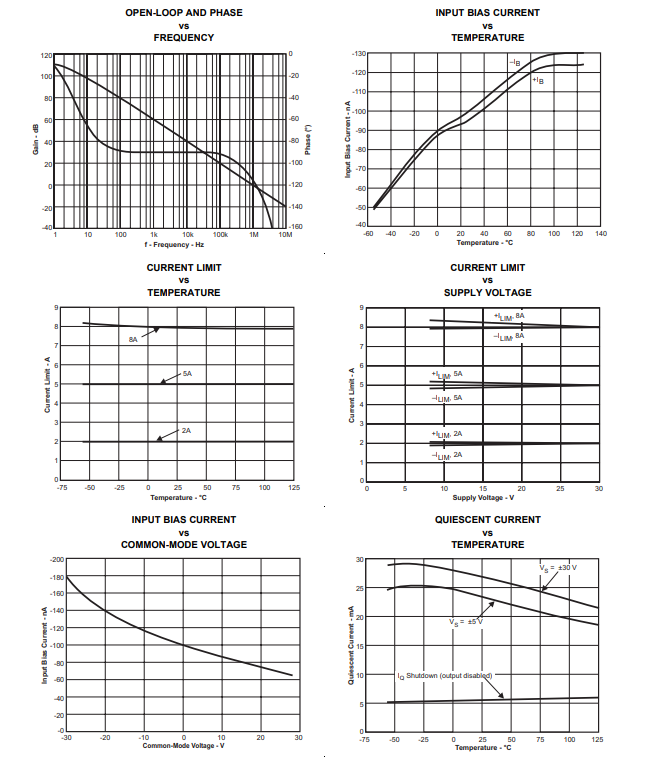

典型特性

應用范圍
? 閥門、致動器驅動器
? 同步器、伺服器驅動器
? 電源
? 測試設備
? 轉換器激勵
? 音頻功率放大器
